ВВЕДЕНИЕ
Строительство в наши дни значительно отличается от строительства прежних лет. С каждым годом в мире строительства возникают изменения: появляются новые материалы, совершенствуются технологии.
В настоящий момент строительство должно проходить быстро, с наименьшими затратами и возводимые здания при этом должны отвечать самым современным требованиям безопасности, поэтому наше время характеризуется бурным развитием промышленности строительных материалов. Сейчас применяют современные материалы, созданные со стремлением использования новых технологий . Благодаря этим качествам мы видим, что здания вокруг нас растут очень быстро. При этом они отличаются хорошими эксплуатационными качествами, сооружения долговечны и не нуждаются в постоянном ремонте. Новые материалы в современном строительстве, это не только известные нам лаки, краски, клеи, шпатлевки, штукатурные растворы, но и панели, блоки, используемые при возведении сооружений. Они более экологически безопасные и простые в применении, но не остаются в стороне и проверенные временем и многолетними условиями эксплуатации строительные материалы.
Проект мансардного четырехкомнатного жилого дома разработан с целью закрепления, углубления и систематизации теоретических знаний, формирования умений проектировать несложные типы гражданских и промышленных зданий, подбирать узлы соединения элементов зданий, рассчитывать площади и строительные объемы.
Целью курсового проектирования является закрепление и систематизация теоретических знаний, полученных по дисциплине “ Гражданские и промышленные здания”, обучение принципам проектирования планов, разрезов, умению подбирать узлы соединения элементов здания, а также рассчитывать площади помещений и объемы строительства.
Содержание
Введение
1 Архитектурно-строительная часть
1.1 Характеристика здания
1.2 Конструктивные решения здания
1.3 Спецификация конструкций и изделий
2 Расчетно-конструктивная часть
3 Организационно-технологическая часть
3.1 Технологическая карта на устройство ‘термошубы’
3.2 Календарный план производства работ
3.3 Строительный генеральный план
4 Охрана труда и экология окружающей среды
5 Мероприятия, направленные на ресурсо и энергосбережения
6 Экономическая часть
Литература
1 Архитектурно-строительная часть
1.1 Характеристика здания
Проектируемое здание – двухэтажный одноквартирный жилой дом. В плане здание имеет простую геометрическую форму. Длинна здания в плане по крайним осям 1-5,равна 20300;ширина по крайним осям А-Г, равна 10500.
Здание 2-ух этажное. Высота этажа составляет 2.800м.
Состав помещений жилого дома приведен в “Экспликации помещений” на листе 1 ГЧ.
При пожаре эвакуация осуществляется через главный вход.
Здание бескаркасное.
Конструктивная схема здания с поперечными несущими стенами.
По долговечности здание относится к 2-ой степени, т.к его конструктивные элементы рассчитаны на срок службы 50-100 лет.
По огнестойкости в соответствии с [ ] здание относится ко II степени. По ответственности - здание II класса согласно [ ].
Здание размещается на участке со спокойным рельефом.
Ширина дороги - 6м; проездов-3,5м; тротуара-2.25 м.
Здание имеет благоприятную ориентацию по сторонам горизонта: окна фасада 1-5 сориентированы на южную сторону горизонта, окна фасада А-Г на западную сторону горизонта. Это отвечает требованиям к тепло-защите, инсоляции и естественному проветриванию проектируемого здания.
Технико-экономические показатели:
Площадь застройки здания: (1)
Азастр=Азд+Акр,
Где Азастр – площадь застройки, м2;
Азд – площадь здания, м2;
Акр – площадь крыльца, м2;
Азастр= 227.7+ 50.2= 277.9 м2
Акр=22.6 + 27.6= 50.2 м2
Строительный объём здания:
Vзд=Vподзем+Vнадзем , (2)
где Vзд.- объём здания, м3;
Vнадзем.- объём надземной части здания, м3;
Vподзем.- объём подземной части здания, м3;
Vнадзем=211,06х8,240=1739,13м3
Vподзем=211,06 3,84=810,47 м3
Vзд=810,47+1739,13=2549,6 м3
3.Общая площадь здания (3)
Акв=(15.7+15.6+5.4+2.4+12.9+20.0+14.2+25.6+4.7+15.7+15.6+5.4+2.4+12.9+20.0+14.2+25.6) = 227.7 м2
1.2 КОНСТРУКТИВНОЕ РЕШЕНИЕ ЗДАНИЯ
ФУНДАМЕНТЫ
Запроектированные фундаменты -столбчатые. Глубина заложения фундаментов -3,950м.
Ширина плит ленточных фундаментов составляет - 1м.
Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания при песчаных грунтах или на предварительно уплотненную песчаную подсыпку толщиной 55 мм.
На отметке -1.250м по наружным стенам предусмотрена гидроизоляция мастичная из битумно каучуковой мостики с заведением на внутренние стены на 1м.
Для защиты фундаментов от поверхностных вод по периметру здания выполнить обмазочную гидроизоляцию битумно каучуковой до отметки -3.840м.
СТЕНЫ
В проектируемом здании внутренние стены выполнены из кирпича керамического марки СУР 150/15/СТБ 1228-2000 на растворе М50. Толщина внутренних стен 380мм. Во внутренних стенах, разделяющих санузел и кухню, предусмотрены вентиляционные каналы размерами 140×140мм.
Наружные стены однородные из силикатного блока. Толщина наружных стен 500мм.
Над проёмами в наружных кирпичных стенах уложены сборные железобетонные перемычки, а в наружных стенах - ячеистобетонные. Под опоры несущих перемычек уложена сетка С-1C6 в слое раствора. Перемычки железобетонные по серии Б.1.038.1-1,ячеистобетонные-Б1.038.1-3.02.
ПЕРЕКРЫТИЯ
В здании запроектированы сборные железобетонные перекрытия из многопустотных панелей толщиной 220 мм. В местах пропуска коммуникаций и вентиляционных блоков запроектированы пустотные плиты перекрытий толщиной 220 мм.

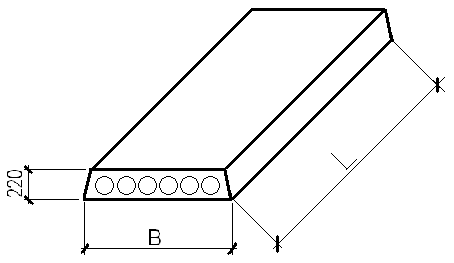

Эскизы плит перекрытий:
Где L1=6000, а B1=1500.
L2=4500, а B2=1200.
Рисунок 1. Эскиз плиты перекрытия
Для обеспечения совместной работы смежных плит и требований звукоизоляции швы между плитами необходимо тщательно заделать цементным раствором М-200 или бетоном класса С16/12 на мелком заполнителе. Перед заполнением швов необходимо очистить швы и зазоры от строительного мусора, снега, наледи.
Плиты перекрытия опирать на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается просверлить по месту в плитах перекрытия; отверстия должны попадать в пустоты плит, не задевая арматуру.
Для опирания плит перекрытий могут быть предусмотрены прогоны.
ЛЕСТНИЦЫ
Лестницы в здании запроеткированы основного назначения из сборных железобетонных лестничных маршей и площадок, расположены в лестничных клетках, огражденных капитальными стенами. Лестницы и марши подобраны по основному каталогу на основании расчета.
Нэтажа=2.800м.
Высота марша =2.800/2=1.400м.
Нступени=0.15м.
Ширина ступени 0.3м.
Высота ограждения лестничных маршей принята 0.85м.
ПЕРЕГОРОДКИ
Перегородки – внутренние вертикальные ограждающие конструкции в здании.
В здании запроектированы перегородки из кирпича толщиной 120 мм. Кладку ведут на специальном растворе с перевязкой швов. Толщина шва 2…3 мм.
В санузлах и душевой запроектированы кирпичные перегородки толщиной 120 мм. Кладку ведут на специальном растворе с перевязкой швов.
Вверху перегородки крепить к плите перекрытия металлическими скобами через 1,5 метра по длине. Монтажные элементы крепить дюбелями. Последние три ряда кладки верха перегородки армировать по всей длине плоскими арматурными каркасами. Места сопряжения перегородок с плитами перекрытия после заделки швов конопаткой и оштукатуривания оклеить полоской ткани.
Примыкание кирпичных перегородок к стене также осуществляется при помощи монтажных элементов, расположенных на расстоянии 0,75 м от верхнего и нижнего перекрытия. В уровне крепления перегородки к стене по вертикали в каждые три шва заложены металлические каркасы длиной 1 метр. Места сопряжения перегородок с плитами перекрытия после заделки швов конопаткой и оштукатуривания оклеить полоской ткани.
Опирание кирпичной перегородки на перекрытие осуществляется по слою цементного раствора М50 толщиной 20 мм.
ПОКРЫТИЕ (КРЫША)
В дипломном проекте принята чердачная крыша с деревянными стропилами и кровлей из битумной черепицы .
Характеристика кровли. Элементы стропил, соприкасающиеся с блочной кладкой, тщательно антисептировать и изолировать прокладкой из 1 слоя биполикрина К-СТ-БЭ-Р/СХ-20 СТБ 1007-98.
Для защиты крыши от возгорания предусмотрена пропитка древесины огнебиозащитным составом.
Стропильные ноги, кобылки, прогоны, стойки, затяжки, диагональные ноги изготовлены из пиломатериалов 1 сорта, остальные элементы 2 сорта.
Канализационный выход трубы сквозь кровлю выполнить при помощи проходного элемента.
Вентиляционные шахты выше кровли защищены листом профнастила С14-1050-0,5 по деревянному каркасу, окрашенного в цвет кровли.
Предусмотрен естественный отвод воды, с применением водосточных желобов и труб диаметром 150мм.
ПОЛЫ
Конструкции пола приняты по [ ] в зависимости от назначения помещения и типа основания.
Подробное описание полов приведено в экспликации.
Полы запроектированы из керамической плитки: в кухне, ванной, туалете, топочной, коридоре и веранде. В остальных помещениях полы запроектированы дощатые. Полы выполнены согласно заданию.
Экспликация полов приведена в графической части на первом листе.
ОКНА И ДВЕРИ
Окна – элементы здания, предназначенные для освещения и проветривания помещений. Двери служат для связи между изолированными помещениями и для входа в здание.
Окны запроектированы с двойным остеклением, что дает право судить о достаточной их тепло- и звукоизоляции. Предусмотрены окна двухстворчатые. Рамы в окнах деревянные. Размеры окон: 1810x1510, 1210x1510,880x1510,5170x1510 – двухстворчатые. В оконных проемах также устанавливаются деревянные подоконные плиты и сливы из оцинкованной стали.
Так как в оконных проемах предусмотрены четверти, оконные блоки при установке опираются на них, делаются откосы из цементно-песчаного раствора.
Двери в здании запроектированы однопольные, остекленные(на кухне) и глухие(неостекленные).Все двери в здании выполняются на заказ и украшены декоративной резьбой. Размеры дверей: высота – 2070 мм, шириной – 1010 и 1210 мм.
При изготовлении окон и дверей используется исключительно качественное листовое стекло толщиной 6 мм и высококачественная древесина во избежание появления трещин и щелей в процессе эксплуатации.
КРАТКАЯ ХАРАКТЕРИСТИКА ИНЖЕНЕРНОГО ОБОРУДОВАНИЯ
Проектируемое здание оборудовано центральным отоплением. Источником теплоснабжения является городская сеть с параметрами теплоносителя 120-700С.
Система отопления принята однотрубная, вертикальная, тупиковая с нижней разводкой магистралей.
Трубопроводы в помещениях и нагревательные приборы окрашиваются масляной краской.
Во всех помещениях запроектирована естественная вентиляция.
Вытяжка воздуха осуществляется через вентиляционные каналы, которые выводятся выше парапета на 0.5м. Отопление и вентиляция запроектированы в соответствии со всеми стандартами.
Водоснабжение – горячее и холодные. Горячее – централизованное от бойлерной микрорайона. В жилом доме предусматривается сеть объединенного хозяйственно-питьевого и противопожарного водопровода от наружных городских сетей.
Водопровод запроектирован из стальных оцинкованных водопроводных труб.
Для учета расхода воды на вводе устанавливают водомер, рассчитанный на пропуск хозяйственно-питьевого противопожарного расхода воды. В санузлах и кухнях на каждом этаже устанавливаются необходимые санитарно-технические приборы.
Канализация общесплавная. Сточные воды самотеком отводятся в городскую канализацию. Внутренние сети и выпуски канализации монтируются из чугунных канализационных труб и фасонных частей.
На каждом этаже устанавливаются пожарные краны, оборудованные всеми необходимыми приспособлениями.
Электроснабжение – от внешней сети, напряжение 380/220 В.
Газоснабжение – от газорегуляторного пункта микрорайона с подключением плиты на кухне.
Освещение – лампами накаливания.
НАРУЖНАЯ И ВНУТРЕННЯЯ ОТДЕЛКА
Экстерьер здания в основном определяется стилем его наружной отделки. Поверх блочной кладки сены утепляются способом “термошуба”.
Оконные и дверные блоки окрашены за 2 раза масляной краской для внутренних работ (ГОСТ 10503-71*).
Цоколь и боковые плоскости крыльца выполняются из цементно-песчаной штукатурки с последующей окраской кремнийорганической эмалью КО-168 ТУ 6-02-900-94.
Деревянные элементы крыши, столярные изделия окон и дверей, колонны и металлические элементы ограждения лоджий окрашены эмалью ПФ-115 (ГОСТ 6465-76*) для наружных работ за 2 раза.
Отделка поверхности внутренних стен и перегородок состоит в оштукатуривании их известково-песчаным раствором. Поверхность штукатурки может быть оклеена бумажными обоями или покрашена акриловой краской, также возможна известковая побелка поверхностей стен и перегородок. Поверхность стен в санузлах облицовывается керамической плиткой. Это обеспечивает красивый внешний вид, долговечность и гигиеничность, а также гидроизоляцию стен, необходимую из-за повышенной влажности в этом помещении. Полы в санузлах покрыты крупной керамической плиткой 200x200x9. Современный стиль, новые технологии в настоящее время отдают предпочтение плиткам крупного размера. Благодаря применению крупных плиток снижается трудоемкость настилки полов, уменьшается количество швов, повышается их гигиеничность.
Трубопроводы водопровода окрашены масляной краской ГОСТ 8292-85 в цвет стен.
