1 7. Посадки в системі отвору та в системі вала
В технологічному та експлуатаційному відношенні зручніше отримувати різні посадки змінюючи поля допусків або тільки вала або тільки отвору, залишаючи поля допуску основної (базової) деталі незмінними.
Основна деталь посадки прийнята такою, в якої поле допуску не залежить від виду посадки, а залишається постійним, не змінює ні своєї величини, ні свого положення, тобто є базовим полем допуску. Для утворення різних посадок змінюють поля допусків неосновної деталі, залишаючи базове поле незмінним. В залежності від того, яка з двох спряжених деталей є основною, розрізняють дві системи утворення посадок: систему отвору та систему вала.

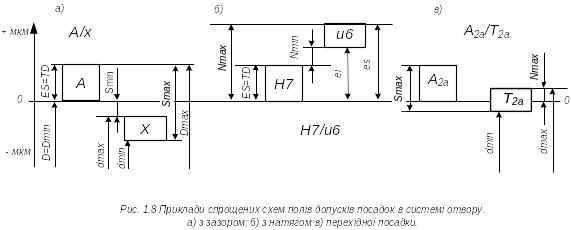

Основний отвір має нижнє відхилення ЕI = 0, а верхнє відхилення завжди додатне і дорівнює допуску ТD = ЕS – ЕІ = ЕS – 0 = ЕS. Поле допуску основного отвору розташоване вище нульової лінії О–О (див. рисунок 1.7), торкаючись її, та направлене в сторону збільшення отвору.
Посадки в системі отвору утворюють спряженням основного отвору з різними валами, що мають поля допусків і утворюють різні зазори чи натяги. Поля допусків валів для посадок з зазором розташовані нижче нульової лінії О–О, тобто, під полем допуску отвору, а для посадок з натягом –вище поля допуску отвору. Поля допусків валів для перехідних посадок перекривають поле допуску основного отвору (рисунок 1.8).

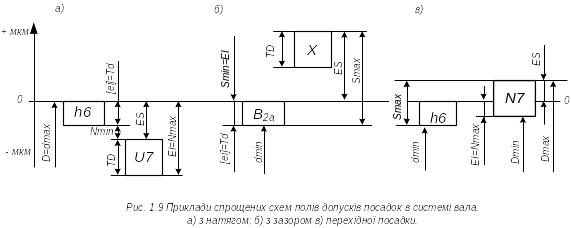

Основний вал має верхнє відхилення es = 0, а нижнє відхилення від’ємне і дорівнює за абсолютним значенням допуску Тd = 0 – (–еі) = |еі|. Поле допуску основного вала розташоване нижче нульової лінії торкаючись її, та направлене в бік зменшення розміру вала (рисунок 1.9).
Посадки в системі вала утворюють спряженням основного вала з різними за розмірами отворами, що мають різні поля допусків і утворюють різні зазори та натяги. Поля допусків отворів для посадок з зазором в системі вала розташовані вище нульової лінії 0–0, а для посадок з натягом - нижче поля допуску основного вала, тобто нижче нульової лінії. Поля допусків отворів для перехідних посадок перекривають поле допуску основного вала.
Вали різних розмірів і точності обробляють і вимірюють універсальними інструментами та приладами для широкого діапазону розмірів: різцями, фрезами, шліфувальними кругами, штангенциркулями, мікрометрами, тощо. Для обробки та вимірювання отворів кожного розміру треба застосувати свій окремий комплект спеціальних інструментів та приладів для даного розміру: свердел, зенкерів, протяжок, калібрів-пробок та інше. Для кожної посадки одного номінального розміру в системі вала треба мати свій окремий комплект таких інструментів і приладів для обробки кожного неосновного отвору. В системі отвору для всіх різноманітних посадок одного номінального розміру треба мати тільки один комплект спеціальних інструментів і приладів для обробки одного основного отвору, а всі різноманітні вали можна обробити одними й тими ж універсальними інструментами. Це значно зручніше та дешевше. Тому посадки в системі отвору більше поширені.
1.8.Система допусків і посадок ост
Для гладких циліндричних з’єднань система допусків і посадок ОСТ була утворена в 20-ті роки минулого століття з потреби мати посадки певних властивостей з необхідними зазорами (наприклад ходові) або з натягами (наприклад пресові) .
Під них розроблялися й стандартизувалися граничні відхилення для кожного класу точності га діапазону розмірів. Весь діапазон розмірів поділений на чотири групи: менше 0,1 мм; більше 0,1 до 1 мм; від 1 до 500 мм; і від 500 до 10000 мм.
Групи розділені на інтервали розмірів і для них стандартизовані та наведені в таблицях довідників граничні відхилення відповідних класів точності.
Поля допусків основних отворів позначають літерою А, основних валів літерою – В, а поля допусків неосновних деталей – літерами, які збігаються з початковими в назвах відповідних посадок.
Посадки з натягом-пресові позначаються: третя – Пр3, друга – Пр2, перша – Пр1;
гаряча посадка позначається: Гр;
пресова посадка позначається: Пр;
легко пресова посадка позначається: Пл.
Перехідні посадки позначаються: глуха – Г; туга–Т; напружена–Н; щільна (рус.– плотная) – П.
Посадки з зазором позначаються: ковзання (рус.– скольжения) – С; руху (рус.– движения) –Д; ходова –Х; легхо-ходова – Л; широко ходові –Ш, Ш1, Ш2; теплоходова – ТХ.
Біля літер позначки полів допусків ставлять індекс класу точності, наприклад: Ø30А3/Ш3 – це посадка номінальним діаметром D=30 мм в системі отвору широко ходова (з зазором) 3-го класу точності.
Другий клас точності не проставляють. Наприклад: Ø20А/Пл – це посадка номінальним діаметром D=20 мм в системі отвору, легко пресова другого класу точності; Ø20Пл/В – те ж саме в системі вала.
Велика різноманітність всіх полів допусків і посадок, що можна утворювати з цих позначень, зайва, тому застосовується технічно обґрунтований обмежувальний відбір, наприклад:
в системі отвору для розмірів від 1 до 500 мм в класах 1–5 застосовують тільки посадки наведені в таблиці 1.5.
Таблиця 1.5 Поля допусків переважного застосування для розмірів від 1 до 500 мм. (Ост, система отвору).
Клас точності |
Поля допусків |
|||
Отворів |
Неосновних валів для утворення посадок |
|||
з натягом |
перехідних |
з зазором |
||
1 |
А1 |
Пр21, Пр11 |
Г1, Т1, Н1, П1 |
С1, Д1, Х1 |
2 |
А |
Гр, Пр, Пл |
|
С,
|
2а |
А2а |
Пр2а,ПР12а |
Г2а, Т2а, Н2а |
|
3 |
А3 |
Пр33, Пр23, Пр13 |
|
С3,
Х3,
|
За |
|
|
|
С3а, |
4 |
А4 |
|
|
С4, Х4, Л4, Ш4 |
5 |
А5 |
|
|
С5
,
|
Примітка: Поля допусків переважногоо застосування першого ряду підкреслені однією рискою, другого ряду – двома.
Система отвору. Граничні відхилення отворів і валів для посадок з натягом при розмірах від 1 до 500 мм.
Таблиця 1.6
Номінальні діаметри, в мм
|
1-й клас точності |
2-й клас точності |
Клас точності 2а |
3-й клас точності |
||||||||||||||
Визначення полів допусків |
||||||||||||||||||
отвір |
вали
|
отвір |
вали |
отвір |
вали |
отвір |
вали |
|||||||||||
А1 |
Пр21 |
ІІр11 |
А |
Гр |
Пр |
Пл |
А2а |
Пр22а |
Пр12а |
А3 |
Пр33 |
Пр23 |
Пр13 |
|||||
Граничні відхилення, в мкм |
||||||||||||||||||
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
|||||
|
+ |
+ |
|
+ |
+ |
+ |
|
+ |
+ |
|
+ |
+ |
+ |
|||||
Від 1 до 3 |
6 0 |
20 151 |
7 12 |
10 0 |
27 17 |
18 12 |
16 10 |
14 0 |
32 18 |
24 15 |
– |
– |
– |
– |
||||
Більше 3 до 6 |
8 0 |
24 19 |
20 15 |
13 0 |
33 20 |
23 15 |
21 13 |
18 0 |
41 23 |
31 19 |
25 0 |
– |
– |
55 30 |
||||
Більше 6 до 10 |
9 0 |
29 23 |
25 19 |
16 0 |
39 23 |
28 18 |
26 16 |
22 0 |
50 28 |
38 23 |
30 0 |
100 70 |
70 40 |
65 35 |
||||
Більше 10 до 18 |
11 0 |
36 28 |
31 23 |
19 0 |
48 29 |
34 22 |
32 20 |
27 0 |
60 33 |
46 28 |
35 0 |
115 80 |
80 45 |
75 40 |
||||
Більше 18 до 24 |
13 0 |
44 35 |
37 28 |
23 0 |
62 39 |
42 28 |
39 25 |
33 0 |
74 41 |
56 35 |
45 0 |
145 100 |
100 55 |
95 50 |
||||
Більше 24 до 30 |
13 0 |
44 35 |
37 28 |
23 0 |
62 39 |
42 28 |
39 25 |
33 0 |
81 48 |
56 35 |
45 0 |
145 100 |
100 55 |
95 50 |
||||
Більше 30 до 40 |
15 0 |
54 43 |
45 34 |
27 0 |
77 50 |
52 35 |
47 30 |
39 0 |
99 60 |
68 43 |
50 0 |
165 115 |
115 65 |
110 60 |
||||
Більше 40 до 50 |
15 0 |
54 43 |
45 34 |
27 0 |
87 60 |
52 35 |
47 30 |
39 0 |
109 70 |
68 43 |
50 0 |
175 125 |
125 75 |
110 60 |
||||
Більше 50 до 65 |
18 0 |
66 53 |
54 41 |
30 0 |
105 75 |
65 45 |
55 35 |
46 0 |
133 87 |
83 53 |
60 0 |
210 150 |
150 90 |
135 75 |
||||
Більше 65 до 80 |
18 0 |
72 59 |
56 43 |
30 0 |
120 90 |
65 45 |
55 35 |
46 0 |
148 102 |
89 59 |
60 0 |
225 165 |
165 105 |
135 75 |
||||
Більше 80 до 100 |
21 0 |
86 71 |
66 51 |
35 0 |
140 105 |
85 60 |
70 45 |
54 0 |
178 124 |
106 71 |
70 0 |
260 190 |
195 125 |
160 90 |
||||
Більше 100 до 120 |
21 0 |
94 79 |
69 54 |
35 0 |
160 125 |
95 70 |
70 45 |
54 0 |
198 144 |
114 79 |
70 0 |
280 210 |
210 140 |
160 90 |
||||
Більше 120 до 140 |
24 0 |
110 92 |
81 63 |
40 0 |
190 150 |
110 80 |
85 58 |
63 0 |
233 170 |
132 92 |
80 0 |
325 245 |
245 165 |
185 105 |
||||
Більше 140 до 150 |
24 0 |
118 100 |
83 65 |
40 0 |
190 150 |
110 80 |
85 58 |
63 0 |
253 190 |
140 100 |
80 0 |
325 245 |
245 165 |
185 105 |
||||
Більше 150 до 160 |
24 0 |
118 100 |
83 65 |
40 0 |
220 180 |
125 95 |
85 58 |
63 0 |
253 190 |
140 100 |
80 0 |
355 275 |
275 195 |
200 120 |
||||
Більше 160 до 180 |
24 0 |
126 108 |
86 68 |
40 0 |
220 180 |
123 95 |
85 58 |
63 0 |
273 210 |
148 108 |
80 0 |
355 275 |
275 195 |
200 120 |
||||
Більше 180 до 220 |
– |
– |
– |
45 0 |
260 215 |
145 115 |
105 75 |
73 0 |
308 236 |
168 122 |
90 0 |
410 320 |
325 235 |
230 140 |
||||
Більше 220 до 260 |
– |
– |
– |
45 0 |
300 255 |
165 135 |
105 75 |
73 0 |
356 284 |
186 140 |
90 0 |
450 360 |
365 275 |
250 160 |
||||
Більше 260 до 310 |
– |
– |
– |
50 0 |
350 300 |
195 160 |
135 100 |
84 0 |
431 350 |
222 170 |
100 0 |
515 415 |
420 320 |
285 185 |
||||
Більше 310 до 360 |
– |
– |
– |
50 0 |
400 350 |
220 185 |
135 100 |
84 0 |
471 390 |
242 190 |
100 0 |
565 465 |
470 370 |
305 205 |
||||
Більше 360 до 440 |
– |
– |
– |
60 0 |
475 415 |
260 220 |
170 130 |
95 0 |
557 460 |
283 220 |
120 0 |
670 510 |
550 430 |
360 240 |
||||
Більше 440 до 500 |
– |
– |
– |
60 0 |
545 485 |
300 260 |
170 130 |
95 0 |
637 540 |
315 525 |
120 0 |
740 620 |
620 500 |
395 275 |
Система отвору. Граничні відхилення отворів і валів для посадок з зазором при розмірах від 1 до 500 мм.
Таблиця 1.7
Номінальні діаметри, в мм
|
1-й клас точності |
1-й клас точності |
Клас точності 2а |
|||||||||||||||||||
Визначення полів допусків |
||||||||||||||||||||||
отвір |
вали |
отвір |
вали |
отвір |
вали |
|||||||||||||||||
А1 |
С1 |
Д1 |
Х1 |
А |
С |
Д |
Х |
Л |
Ш |
ТХ |
А2а |
С2а |
Х2а |
|||||||||
Граничні відхилення, в мкм |
|
|||||||||||||||||||||
+ |
– |
– |
– |
+ |
– |
– |
– |
– |
– |
– |
+ |
– |
– |
|||||||||
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|||||||||
Від 1 до 3 |
6 0 |
0 4 |
3 8 |
6 12 |
10 0 |
0 6 |
3 9 |
8 18 |
12 25 |
18 35 |
60 74 |
14 0 |
0 9 |
6 20 |
||||||||
Більше 3 до 6 |
8 0 |
0 5 |
4 9 |
10 18 |
13 0 |
0 8 |
4 12 |
10 22 |
17 35 |
25 45 |
70 88 |
18 0 |
0 12 |
10 28 |
||||||||
Більше 6 до 10 |
9 0 |
0 6 |
5 11 |
13 22 |
16 0 |
0 10 |
5 15 |
18 27 |
23 45 |
35 60 |
80 102 |
22 0 |
0 15 |
13 35 |
||||||||
Більше 10 до 18 |
11 0 |
0 8 |
6 14 |
16 27 |
19 0 |
0 12 |
6 18 |
16 33 |
30 55 |
45 75 |
95 122 |
27 9 |
0 12 |
16 10 |
||||||||
Більше 18до 30 |
13 0 |
0 9 |
7 16 |
20 33 |
23 0 |
0 14 |
8 22 |
20 40 |
40 70 |
60 95 |
110 143 |
33 0 |
0 21 |
20 53 |
||||||||
Більше 30 до 40 |
15 0 |
0 11 |
9 20 |
25 41 |
27 0 |
0 17 |
10 27 |
25 50 |
50 85 |
75 115 |
120 159 |
39 0 |
0 25 |
25 64 |
||||||||
Більше 40 до 50 |
15 0 |
0 11 |
9 20 |
25 41 |
27 0 |
0 17 |
10 27 |
25 50 |
50 85 |
75 115 |
130 169 |
39 0 |
0 25 |
25 64 |
||||||||
Більше 50 до 65 |
18 0 |
0 13 |
10 23 |
30 49 |
30 0 |
0 20 |
12 32 |
30 60 |
65 105 |
95 145 |
140 186 |
46 0 |
0 30 |
30 76 |
||||||||
Більше 65 до 80 |
18 0 |
0 13 |
10 23 |
30 49 |
30 0 |
0 20 |
12 32 |
30 60 |
65 105 |
95 145 |
150 196 |
46 0 |
0 30 |
30 76 |
||||||||
Більше 100 до 120 |
21 0 |
0 15 |
12 27 |
36 58 |
35 0 |
0 23 |
15 38 |
40 75 |
80 125 |
120 175 |
180 234 |
54 0 |
0 35 |
36 90 |
||||||||
Більше 120 до 140 |
24 0 |
0 18 |
14 32 |
43 68 |
40 0 |
0 27 |
18 45 |
50 90 |
100 155 |
150 210 |
200 263 |
63 0 |
0 40 |
43 106 |
||||||||
Більше 140 до 160 |
24 0 |
0 18 |
14 32 |
43 68 |
40 0 |
0 27 |
18 45 |
50 90 |
100 155 |
150 210 |
210 273 |
63 0 |
0 40 |
43 106 |
||||||||
Більше 160 до 180 |
24 0 |
0 18 |
14 32 |
43 68 |
40 0 |
0 27 |
18 45 |
50 90 |
100 155 |
150 210 |
230 299 |
63 0 |
0 40 |
43 106 |
||||||||
Більше 180 до 220 |
27 0 |
0 20 |
16 36 |
50 79 |
46 0 |
0 30 |
22 52 |
60 105 |
120 180 |
180 250 |
260 332 |
73 0 |
0 47 |
50 122 |
||||||||
Більше 220 до 260 |
27 0 |
0 20 |
16 36 |
50 79 |
46 0 |
0 30 |
22 52 |
60 103 |
120 180 |
180 250 |
290 362 |
73 0 |
0 47 |
50 122 |
||||||||
Більше 260 до 310 |
30 0 |
0 22 |
18 40 |
56 88 |
50 0 |
0 35 |
26 60 |
70 125 |
140 210 |
210 290 |
330 411 |
84 0 |
0 54 |
56 137 |
||||||||
Більше 310 до 360 |
30 0 |
0 22 |
18 40 |
56 88 |
50 0 |
0 35 |
26 60 |
70 125 |
140 210 |
210 290 |
360 441 |
84 0 |
0 54 |
56 137 |
||||||||
Більше 360 до 440 |
35 0 |
0 25 |
20 45 |
68 108 |
60 0 |
0 40 |
30 70 |
80 140 |
170 245 |
250 340 |
410 507 |
95 0 |
0 62 |
68 165 |
||||||||
Більше 440 до 500 |
35 0 |
0 25 |
20 45 |
68 108 |
60 0 |
0 40 |
30 70 |
80 140 |
170 245 |
250 340 |
480 507 |
95 0 |
0 62 |
68 165 |
Граничні відхилення отворів і валів для посадок в системі отвору для розмірів від 1 до 500 мм наведені в таблиці 1,6, 1,7, 1,8. Основні особливості посадок для розмірів більше 500 до 10000мм полягають в тому, що зменшена кількість перехідних посадок і в 2...5 класах точності відсутні посадки з натягом. В системі ОСТ допуски отворів 1,2 і 2а класів точності встановлені більшими, ніж для валів тих же класів точності, тому що трудніше обробляти внутрішні поверхні в порівнянні з зовнішніми.
Продовження таблиці 1.7
Номінальні діаметри, в мм
|
3-й клас точності |
Клас точності за ОСТ НКМ 1017 |
4-й клас точності |
5-й клас точності |
|||||||||||||||||||||||
Визначення полів допусків |
|||||||||||||||||||||||||||
отвір |
вали |
отвір |
вал |
отвір |
вали |
отвір |
вали |
||||||||||||||||||||
А3 |
С3 |
Х3 |
Ш3 |
А3а |
С3а |
А4 |
С4 |
Х4 |
Л4 |
Ш4 |
А5 |
С5 |
Х5 |
||||||||||||||
Граничні відхилення, в мкм |
|
||||||||||||||||||||||||||
+ |
– |
– |
– |
+ |
– |
– |
– |
– |
– |
– |
+ |
– |
– |
||||||||||||||
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
– |
||||||||||||||
Від 1 до 3 |
20 0 |
0 20 |
7 32 |
17 50 |
40 0 |
0 40 |
60 0 |
0 60 |
30 90 |
60 120 |
120 180 |
120 0 |
0 120 |
60 180 |
|||||||||||||
Більше 3 до 6 |
25 0 |
0 25 |
11 44 |
25 65 |
48 0 |
0 48 |
80 0 |
0 80 |
40 120 |
80 160 |
160 240 |
160 0 |
0 160 |
80 240 |
|||||||||||||
Більше 6 до 10 |
30 0 |
0 30 |
15 55 |
35 85 |
58 0 |
0 58 |
100 0 |
0 100 |
50 150 |
100 200 |
200 300 |
200 0 |
0 200 |
100 300 |
|||||||||||||
Більше 10 до 18 |
35 0 |
0 35 |
20 70 |
45 105 |
70 0 |
0 70 |
120 0 |
0 120 |
60 180 |
120 240 |
240 300 |
240 0 |
0 245 |
120 300 |
|||||||||||||
Більше 18до 30 |
45 0 |
0 45 |
25 85 |
60 130 |
84 0 |
0 84 |
140 0 |
0 140 |
70 210 |
140 280 |
280 420 |
280 0 |
0 280 |
140 420 |
|||||||||||||
Більше 30 до 50 |
50 0 |
0 50 |
32 100 |
75 160 |
100 0 |
0 100 |
170 0 |
0 170 |
80 250 |
170 340 |
340 500 |
340 0 |
0 340 |
170 500 |
|||||||||||||
Більше 50 до 80 |
60 0 |
0 60 |
40 120 |
95 195 |
120 0 |
0 120 |
200 0 |
0 200 |
100 300 |
200 400 |
400 600 |
400 0 |
0 400 |
200 600 |
|||||||||||||
Більше 80 до 120 |
70 0 |
0 70 |
50 140 |
120 235 |
140 0 |
0 140 |
230 0 |
0 230 |
120 350 |
230 460 |
460 700 |
460 0 |
0 460 |
230 700 |
|||||||||||||
Більше 120 до 180 |
80 0 |
0 80 |
60 165 |
150 285 |
160 0 |
0 160 |
260 0 |
0 260 |
130 400 |
260 530 |
530 800 |
530 0 |
0 530 |
260 800 |
|||||||||||||
Більше 180 до 260 |
90 0 |
0 90 |
75 195 |
180 330 |
185 0 |
0 185 |
300 0 |
0 300 |
150 450 |
300 600 |
600 900 |
600 0 |
0 600 |
300 900 |
|||||||||||||
Більше 260 до 360 |
100 0 |
0 100 |
90 225 |
210 380 |
215 0 |
0 215 |
340 0 |
0 340 |
170 500 |
340 680 |
680 1000 |
680 0 |
0 680 |
340 1000 |
|||||||||||||
Більше 360 до 500 |
120 0 |
0 120 |
105 255 |
250 440 |
250 0 |
0 250 |
380 0 |
0 380 |
190 570 |
380 760 |
760 1100 |
760 0 |
0 760 |
380 1100 |

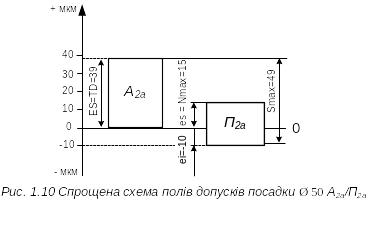

Приклад 1.2: Характеризувати посадку Ø50А2а/П2а, визначити граничні відхилення, розміри, зазори та натяги, накреслити спрощену схему полів допусків.
Рішення:
Посадка номінальним діаметром 50 мм в системі отвору, перехідна плотна, класу точності 2а. Знаходимо граничні відхилення основного отвору за таблицями:
А2а: ES=39 мкм, EІ=0 (Таблиця 1.8, стовбчик отвір А2а, рядок «Більше 30 до 50»);
П2а: es=15 мкм, eі= –10 мкм (Таблиця 1.8, вали отвір П2а, рядок «Більше 30 до 50», знак мінус вибираємо в комірці +/–, тобто всі нижні величини в стовпчику від’ємні);
Граничні розміри отвору: Dmax=50,039, Dmin=50,000;
Граничні розміри вала: dmax=50,015, dmin=49,990.
Повний
запис посадки Ø50
.
Допуск отвору: TD = ЕS – ЕІ = 39 мкм;
Допуск вала: Td = еs – еі = 25 мкм.
Знаходимо за формулою (1.9) Nmax = es – EI = 15 – 0= 15 мкм,
Та за формулою (1.7 б) Smax = ES – ei = 39 – (– 10) =49 мкм. Будуємо схему.
Система отвору. Граничні відхилення отворів і валів для перехідних посадок при розмірах від 1 до 500мм.
Таблиця 1.8.
Номінальні діаметри, в мм |
1-й клас точності |
2-й клас точності |
Клас точності 2а |
|||||||||||||||||||||
Визначення полів допусків |
||||||||||||||||||||||||
отвір
|
вали |
отвір |
вали |
отвір |
вали |
|||||||||||||||||||
А1 |
Г1 |
Т1 |
Н1 |
П1 |
А |
Г |
Т |
Н |
П |
А2а |
Г2а |
Т2а |
Н2а |
П2а |
||||||||||
Граничні відхилення, в мкм |
||||||||||||||||||||||||
|
+ |
+ |
|
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
||||||||||
|
+ |
+ |
+ |
- |
|
+ |
+ |
+ |
- |
|
+ |
+ |
+ |
- |
||||||||||
Від 1 до 3 |
6 |
10 |
8 |
5 |
2 |
10 |
13 |
10 |
- 7 |
3 |
14 |
15 |
|
10 |
7 |
|||||||||
0 |
6 |
4 |
1 |
2 |
0 |
6 |
4 |
1 |
3 |
0 |
6 |
|
1 |
2 |
||||||||||
Більше 3 до 6 |
8 |
13 |
10 |
6 |
3 |
13 |
16 |
13 |
9 |
4 |
18 |
20 |
16 |
13 |
9 |
|||||||||
0 |
8 |
5 |
1 |
2 |
0 |
8 |
5 |
1 |
4 |
0 |
8 |
4 |
1 |
3 |
||||||||||
Більше 6 до10 |
9 |
16 |
12 |
8 |
4 |
16 |
20 |
16 |
12 |
5 |
22 |
25 |
21 |
16 |
10 |
|||||||||
0 |
9 |
6 |
2 |
3 |
0 |
10 |
6 |
2 |
5 |
0 |
10 |
6 |
1 |
5 |
||||||||||
Більше 10 до 18 |
11 |
20 |
15 |
10 |
5 |
19 |
24 |
19 |
14 |
6 |
27 |
30 |
25 |
19 |
12 |
|||||||||
0 |
11 |
7 |
2 |
3 |
0 |
12 |
7 |
2 |
6 |
0 |
12 |
7 |
1 |
6 |
||||||||||
Більше 18 до 30 |
13 |
24 |
17 |
12 |
6 |
23 |
30 |
23 |
17 |
7 |
33 |
36 |
29 |
23 |
13 |
|||||||||
0 |
13 |
8 |
2 |
3 |
0 |
15 |
8 |
2 |
7 |
0 |
15 |
8 |
2 |
8 |
||||||||||
Більше 30 до 50 |
15 |
28 |
20 |
14 |
7 |
27 |
35 |
27 |
20 |
8 |
39 |
42 |
34 |
27 |
15 |
|||||||||
0 |
16 |
9 |
2 |
4 |
0 |
18 |
9 |
3 |
8 |
0 |
17 |
9 |
2 |
10 |
||||||||||
Більше 50 до 80 |
18 |
33 |
24 |
16 |
8 |
30 |
40 |
30 |
23 |
10 |
46 |
50 |
41 |
32 |
18 |
|||||||||
0 |
19 |
10 |
3 |
5 |
0 |
20 |
10 |
3 |
10 |
0 |
20 |
11 |
2 |
12 |
||||||||||
Більше 80 до 120 |
21 |
38 |
28 |
19 |
9 |
35 |
45 |
35 |
26 |
12 |
54 |
58 |
48 |
38 |
20 |
|||||||||
0 |
23 |
12 |
3 |
6 |
0 |
23 |
12 |
3 |
12 |
0 |
23 |
13 |
3 |
15 |
||||||||||
Більше 120 до180 |
24 |
45 |
32 |
22 |
10 |
40 |
52 |
40 |
30 |
14 |
63 |
67 |
55 |
43 |
22 |
|||||||||
0 |
26 |
14 |
4 |
7 |
0 |
25 |
13 |
4 |
14 |
0 |
27 |
15 |
3 |
18 |
||||||||||
Більше 180 до260 |
27 |
52 |
36 |
25 |
11 |
45 |
60 |
45 |
35 |
16 |
73 |
78 |
64 |
51 |
24 |
|||||||||
0 |
30 |
16 |
4 |
8 |
0 |
30 |
15 |
4 |
16 |
0 |
31 |
17 |
4 |
23 |
||||||||||
Більше 260 до360 |
30 |
58 |
40 |
28 |
13 |
50 |
70 |
50 |
40 |
18 |
84 |
90 |
74 |
58 |
27 |
|||||||||
0 |
35 |
18 |
4 |
9 |
0 |
35 |
15 |
4 |
18 |
0 |
36 |
20 |
4 |
27 |
||||||||||
Більше 360 до500 |
35 |
65 |
45 |
32 |
15 |
60 |
80 |
60 |
45 |
20 |
95 |
102 |
85 |
67 |
31 |
|||||||||
0 |
40 |
20 |
5 |
10 |
0 |
40 |
20 |
5 |
20 |
0 |
40 |
23 |
5 |
31 |
