2.7. Позначення на кресленнях шершавості поверхонь
В залежності від виду обробки використовують один з наступних знаків шершавості:

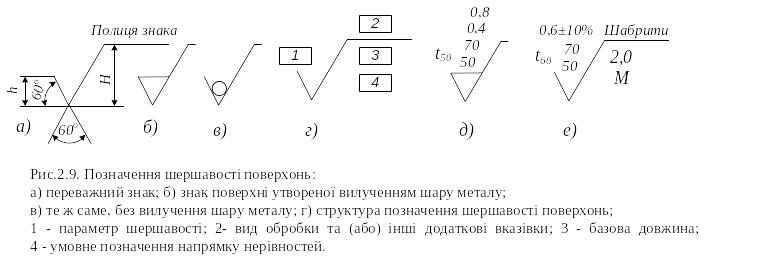

– переважний знак, коли вид обробки не встановлено (рисунок 2.9, а);
– знак поверхні утвореної тільки вилученням шару металу різанням, шліфуванням, тощо (рисунок 2.9, б);
– знак поверхні, отриманої без вилучення металу (наприклад, литтям, прокатуванням, Штампуванням) з позначенням параметра шершавості, або без нього, коли деталь виготовлена з матеріалу певного профілю і розміру і не підлягає додатковій обробці за цим кресленням (рисунок 2.9, в).
Висота знаків h має дорівнювати висоті цифр розмірних чисел на кресленні, товщина ліній –вдвоє менша контурної лінії, а висота полиці Н=(1,5...3) h; цю полицю застосовують тоді, коли є біля неї позначення на місцях 2...4 (рисунок 2.9, в):
На
місці
записують
припустимий параметр шершавості, числове
значення Ra
записують без цього символу, наприклад:
0,63; для останніх параметрів спочатку
вказують символ, а після нього числове
значення, наприклад: Rz
50; Rmax
0,80; Sm
1,6; t50
70. Номінальне значення параметра може
приводитися з граничними відхиленнями,
наприклад: 3,2±20%; Rz
100-10%; Sm=0,63+20%;
t50
70±40%. Найбільше значення параметра
приводять без граничних відхилень,
наприклад: 0,4; Rz
25; а після вказаного найменшого – пишуть
min, наприклад: 32min
Rz,
6,3min.
Якщо треба вказати діапазон значень
параметра шершавості, приводять межі
його значення, розміщуючи їх, в дві
строчки (в верхній строчці – більше
грубий ), наприклад:
0,8 Rz 0,10 Rmax 12,5 Sm 25 t40 60
0,4 0,05 6,3 6,3 40
Два чи більше параметри шершавості поверхні записують зверху донизу в такому порядку:
параметр
висоти нерівності профілю (Ra,
Rz,
Rmax);
параметр кроку нерівностей (Sm,
S); відносна опорна довжина профілю (tр),
наприклад, на рисунку 2.9, д позначено
діапазони середнього арифметичного
відхилення профілю Ra
0,8...0,4 і відносної опорної довжини профілю
на рівні 50% Rmax
На
місці
позначають вид обробки тільки в тих
випадках, коли він єдиний придатний для
отримання потрібної якості поверхні,
наприклад: шабрити, притирати. Базову
довжину l
пишуть під поличкою на місці
тільки тоді, коли параметри визначені
на базовій довжині, що відрізняється
від зазначеної в таблиці 2.5. Умовне
позначення напрямку нерівностей вказують
на місці
тільки в випадках необхідності (таблиця
2.6). Приклад такого запису наведений на
рис .2.9, е. Якщо відсутні вказівки на
місцях
,
,
полицю знака не проводять.

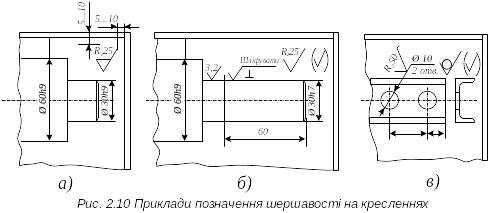

Однакову шершавість для всіх поверхонь деталі позначають загальним знаком шершавості всіх поверхонь, які розміщують в правому верхньому кутку креслення (рисунок 2.10, а); він в 1,5 рази більший за звичні знаки. При наявності на деталі поверхонь, шершавість яких не нормована, ставити знак однакової шершавості в правому верхньому кутку креслення не допускається.
Якщо частина поверхонь деталі має шершавість, що відрізняється від загальної шершавості останніх поверхонь, праворуч за знаком однакової шершавості в дужках розміщують умовний знак шершавості звичних розмірів. На частині поверхонь, що мають шершавість відмінну від загальної, розміщують свої знаки шершавості з своїми параметрами та іншими позначками.
Ділянки поверхні, що мають різну шершавість, розмежовують тонкою суцільною лінією з розміром і позначають своїми знаками шершавості (рисунок 2.10, б); через заштриховану зону таку розмежувальну лінію не проводять. Позначають тільки один раз симетричні поверхні одну і ту ж поверхню незалежно від кількості зображень на кресленні, а також поверхні елементів, що повторюються (отворів, пазів, зубців, тощо).
При зображенні виробу з розривом позначення шершавості наносять тільки на одній частині і якомога ближче до місця з розмірами.
Якщо всі поверхні не підлягають обробці за даним кресленням, знак необроблених поверхонь виносять в правий кут креслення, а якщо є окремі обробки, наприклад, просвердлені отвори в швелері на рисунок 2.10, в, на них проставляють свій знак (Rz 50 ), а за загальним знаком в правому кутку в дужках ставлять умовний знак шершавості.
