«Автоматическая газовая защита»

Комплекс «Метан»

Назначение

В автоматизированной системе проветривания должны использоваться те средства авто­матической газовой защиты, при помощи которых может быть (обеспечен сбор и передача в ЭВМ небходимой информации о содержании метана в различных местах шахты. К таким средствам может быть отнесен комплекс «Метан».

Многофункциональная комплексная аппаратура —комплекс «Метан» предназначена для непрерывного местного и централизованного контроля содержания метана и выдачи сигнала на автоматическое отключение электрической энергии контролируемого объекта при достижении предельно допустимой концентрации метана в угольных шах­ах, опасных по газу.

Область применения

Этот комплекс может использоваться как самостоятельная система автоматической газовой защиты (АГЗ), а также включать­ся как подсистема в систему автоматизированного управления проветриванием шахты.

Состав

Комплекс «Метан» состоит из трех составных частей (см. рисунок):

• анализатора метана АТ1-1, контролирующего содер­жание метана в одной точке (один датчик метана);

• анализатора метана АТЗ-1, контролирующего содержание метана в трех местах;

• стойки приема информации СПИ-1, устанавливаемой на поверх­ности в диспетчерской шахты.

Функции

Анализаторы метана АТ1-1 и АТЗ-1 выполняют следующие функции:

• непрерывный автоматический контроль содержания метана в месте установки одного датчика (АТ1-1) и трех датчиков (АТЗ-1);

• автоматическое отключение электрического питания контролируемого объекта при достижении предельно допустимой концентрации метана;

• световую и звуковую аварийную сигнализацию;

• дистанционный визуальный контроль содержания метана по показывающему прибору аппарата АС;

• возможность передачи на устройство сбора и обработки информации непрерывного сигнала о содержании метана и дискретной сигнализации об отключении электрического питания контролируемого объекта по свободной паре проводов или через групповое телемеханическое устройство;

• телефонную связь между стойкой СПИ-1, аппаратом АС и датчиками ДМТ-4.

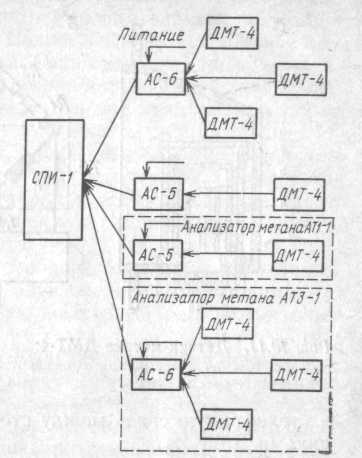

Рисунок – Структурная схема комплекса «Метан»

Принцип действия

Срабатывание отключающего устройства комплекса производится с выдержкой времени от 10 до 30 мин, если концентрация метана составляет от 1 до 1,3 уставки срабатывания. Если в течение заданной выдержки времени содержание метана уменьшиться и станет меньше уставки, отключения фидерного автоматической выключателя не произойдет. Однако, если концентрация метана превысит 1,3 уставки срабатывания, сигнал на снятие напряжение с контролируемого объекта будет подан сразу, без выдержки времени. Такой принцип работы исполнительных блоков аппаратов анализатора позволяет избежать отключения питания контролируемого объекта при случайных, кратковременных превышениях концентрации метана.

Стойка СПИ-1 обеспечивает прием информации о содержании метана по шести каналам с непрерывной записью на диаграммной бумаге самопишущих приборов и по 24 каналам дискретного светового сигнала о содержании метана. При достижении предельно допустимой концентрация метана в месте установки датчика соответствующая лампа начинает гореть мигающим светом. При концентрации метана ниже допустимого значения лампа не горит. Горение лампы ровным светом сигнализирует об отказе в цепи этого анализатора.
