25. Функции аппаратуры автоматизации одноконцевой канатной откатки акин.Л

Для решения задач по автоматизации концевой канатной откатки разработан аппарат АКИН.Л, который в 1996 г. прошел пром. испытания на ш. «Калиновская - Восточная». Аппарат обеспечивает выполнение следующих функций:

1 Дистанционное управление ("Вперед", "Стоп", "Назад") приводом подъемной машины.

2 Отключение машины при:

- срабатывании температурного реле электродвигателя типа ДТР;

- перегреве масла в картере редуктора;

- технологических перегрузках;

- появлении напуска тягового каната.

3 Подача команды на включение предупредительного звукового сигнала перед пуском машины, при подходе концевого груза к заданным участкам по длине транспортной выработки, в том числе к граничным.

4 Непрерывный контроль и индикацию местонахождения концевого груза (с указанием направления движения груза)

5 Выдача команды изменения скорости движения концевого груза, например, при его входе и выходе из криволинейного заезда.

6 Учет выбега концевого груза и сохранение информации о местонахождения концевого груза при снятии напряжения питающей сети.

7 Блокировка включения электропривода путем извлечения съемного магнитного ключа.

8 Подача команд управления с каждого горизонта в режиме сигнализации.

25. Охарактеризовать аппаратуру автоматизации вентиляторов местного проветривания аптв Назначение

Аппаратура автоматизации вентиляторов местного проветривания тупиковых забоев АПТВ (ранее выпускалась аппаратра АКВ-2П, АЗОТ) предназначена для автоматического непрерывного контроля количества воздуха, поступающего к забою тупиковой выработки, по вентиляционным трубопроводам, проветриваемой вентиляторами местного проветривания (ВМП), в шахтах опасных по газу и пыли, и автоматического защитного отключения электроэнергии при нарушении нормального режима проветривания.

При совместном использовании с аппаратурой телемеханики (например, «Ветер-1М») возможно автоматизированное управления ВМП (рабочим и резервным) от пульта диспетчера шахты.

Функции

Аппаратура АПТВ блокируется с групповым аппаратом системы электроснабжения тупиковой выработки, проветриваемой ВМП и осуществляет:

• автоматизированное, местное и диспетчерское управление через систему телемеханики рабочим или резервным ВМП;

• сохранение включенного состояния пускателя работающего ВМП и возможность местного и телемеханического управления рабочим или резервным ВМП при выходе из строя и отключении разъединителя;

• импульсное включение пускателя рабочего или резервного ВМП, обеспечивающее плавное заполнение вентиляционного трубопровода воздухом;

• автоматическое повторное импульсное включение пускателя рабочего или резервного ВМП при восстановлении напряжения хотя бы на одном из них в течение 60-110 с с момента исчезновения напряжения на установке;

• автоматическое включение резервного ВМП при отключении рабочего ВМП. При поступлении команды на запуск ВМП или при автоматическом повторном включении ВМП должно происходить включение рабочего ВМП, а в случае невключения – запуск резервного ВМП.

• автоматический перевод устройства и контролирующего пункта телемеханики на резервную линию питания при исчезновении напряжения в рабочей линии и обратно при восстановлении напряжения рабочей сети;

регулируемую выдержку времени на включение группового аппарата (пускателя), питающего электроприемники подготовительной выработки, в пределах от5 до 20 мин с момента выдачи датчиком ДСВ сигнала о нормальном проветривании выработки;

• автоматическое отключение группового аппарата с регулируемой выдержкой времени от 30 до 120 с с момента выдачи датчиком ДСВ сигнала о нарушении нормального режима проветривания выработки;

• выдачу разрешения на включение группового аппарата без выдержки времени 5-20 мин по окончании автоматического повторного включения ВМП, если режим проветривания восстановился в течение времени, регулируемого в пределах от 30 до 120 с;

• отключение группового аппарата без выдержки времени при отключении пускателя ВМП;

• защиту исполнительного реле от самовыключения при кратковременном (в течение 3-5 с) повышении питающего напряжения до 1,5 U_ном и сохранность его во включенном состоянии при снижении напряжения питающей сети до 0,65 U_ном, происходящем с частотой 1200 снижений в час с ПВ=25%;

• местную световую сигнализацию о включенном или отключенном состоянии рабочего и резервного ВМП, о нормальном и аварийном режимах проветривания и разрешения на включение группового аппарата;

• выдачу сигналов в систему телемеханики об управлении работой рабочего или резервного ВМП, о снижении скорости воздуха, подаваемого к забою, до величины, меньшей заданной уставки, наличии напряжения в резервной сети, снятии блокировки на включении группового аппарата;

• нормальную работу резервного (рабочего) ВМП при отключении на ремонт и для профилактических осмотров на пускателе рабочего (резервного) ВМП;

• самоконтроль основных элементов схемы, а также защиту от замыкания и обрыва в цепи, соединяющей устройство с датчиком;

• выдачу релейного сигнала при снижении скорости воздуха ниже уставки.

Состав

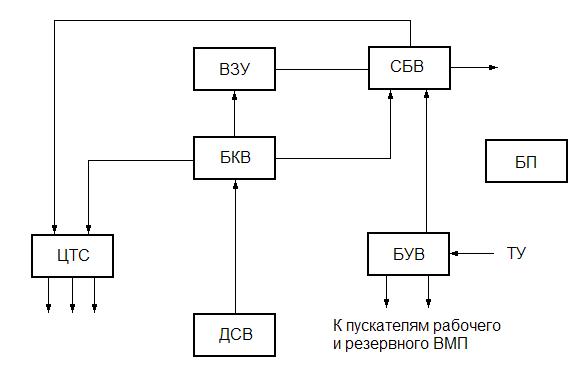

На рисунке приведена структурная схема аппаратуры АПТВ. На рисунке обозначено: ВЗУ – времязадающий блок; СБВ – схема блокирования включения группового аппарата системы электроснабжения; БКВ – блок контроля воздуха; ДСВ – датчик скорости воздуха; БУВ – блок управления вентиляторами; БП – блок питания; ЦТС – блок телесигнализации.

Рисунок – Структурная схема аппаратуры АПТВ

Датчик ДСВ представляет собой искробезопасный тахогенератор переменного тока, на оси которого крепится крыльчатка. Датчик кре­пится внутри металлического патрубка воздухопровода вблизи выхода воздушной струи. В патрубке со стороны входа воздушной струи уста­навливается струевыпрямитель, улучшающий метрологические характе­ристики датчика. При включенном вентиляторе местного проветрива­ния воздух, действуя на крыльчатку, приводит во вращение ротор тахогенератора, на выходной обмотке которого возникает переменное напря­жение, частота которого пропорциональна усредненной по сечению трубо­провода скорости движения воздуха.

Принцип действия

Принцип работы аппаратуры АПТВ основан на обработке электрического сигнала поступающего от датчика скорости воздуха ДСВ и выдачи соответствующих управляющих и информационных сигналов.

После включения вентилятора ВМП и установлении нормального режима проветривания тупиковой выработки датчик контроля скорости воздуха ДСВ выдает синусоидальный сигнал с частотой, которая пропорциональная скорости воздушного потока, который по двухпроводной линии связи поступает в блок БКВ. В блоке БКВ срабатывает реле, контакты которого воздействуют на времязадающее устройство ВЗУ и одновременно подготавливают схему СБВ на блокирование включения группового аппарата. Времязадающее устройство начинает отрабатывать выдержку времени продолжительностью 5...20 мин (в зависимости от уставки). После отрабатывания выдержки времени в схеме СБВ включается реле и дается разрешение на включение группового аппарата и подачу электропитания электропотребителям тупиковой выработки.

При нарушении проветривания тупиковой выработки прекращается поступление сигнала от датчика ДСВ в аппаратуру, выключается реле в блоке БКВ, что приводит к отключению реле в схеме СБВ и соответственно к отключению группового аппарата.

Кратковременные нарушения проветривания тупиковой выработки не приводят к отключению группового аппарата, поскольку в блоке БКВ есть регулированная в пределах 0,5...2 мин выдержка времени на отключение.

Схема СБВ разрешает исключить выдержку времени 5...20 мин на включение груповго аппарата при восстановлении напряжения питания и нормального режима проветривания тупиковой выработки на протяжении 0,5....2 мин, если перед отключением напряжения в тупиковую выработки поступило достаточное количество воздуха.

Блок управление вентиляторами БУВ обеспечивает автоматическое повторное импульсное включение пускателя рабочего или резервного ВМП при восстановлении на протяжении 110 с питающего его напряжения. Импульсное включение пускателя рабочего или резервного ВМП обеспечивает плавное заполнение вентиляционного трубопровода воздухом. Информация о работе ВМП поступает в блок БУВ от пускателя рабочего или резевного ВМП. Если же напряжение в сети будет отключено на время большее 110 с, то автоматический импульсный запуск ВМП не состоится. Запуск ВМП в этом случае необходимо выполнить с помощью кнопки „ПУСК”, которая расположена на исполнительном устройстве.

При остановке рабочего ВМП блок БУВ автоматически включит в работу резервный ВМП. При этом аппаратура АПТВ выполняет все функции управления вентилятором.

Управление работой ВМП может осуществляться также диспетчером шахты по системе телемеханики. Для передачи информации в систему телеконтроля о работе ВМП, наличии напряжения в резервной сети, нормальном и аварийном режимах проветривания тупиковой выработки и возможности подачи напряжения к электропотребителям предназаначен блок телесигнализации ЦТС.

Напряжение питания 36В блока питания БП аппаратуры АПТВ поступает от пускателя рабочего или резервного ВМП. При снятии напряжения автоматически происходит переключение питания устройства на резервную сеть.
