Индикатор-сигнализатор дп-64
Назначение и технические данные прибора
П
редназначен
для постоянного радиационного наблюдения
и оповещения о радиоактивном заражении
местности. Он работает в следящем режиме
и обеспечивает звуковую и световую
сигнализацию при достижении на местности
уровня гамма-излучения 0,2 Р/ч. Время
срабатывания сигнализации не превышает
3 сек. Прибор питается от сети переменного
тока с напряжением 127/220 В или от
аккумулятора с напряжением 6 В. Вес
прибора 5 кг. Прибор готов к действию
через 30 сек. после включения. Им оснащаются
командные и наблюдательные пункты,
могут обеспечиваться ОМедБ (ОМО),
госпитали.
Общее устройство прибора
В комплект индикатора-сигнализатора ДП-64 входят прибор, укладочный ящик, техническое описание и инструкция по эксплуатации, формуляр, запасные части и принадлежности.

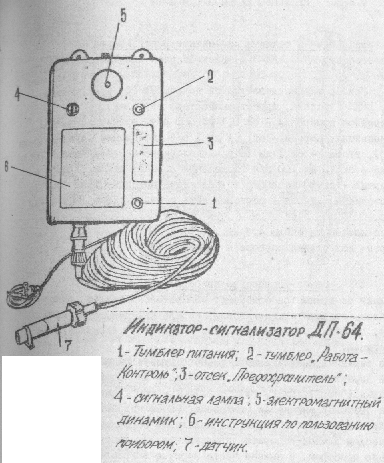

Э
1-тумблер питания;
2-тумблер «Работа-Контроль»; 3-отск
«Предохранитель»; 4-сигнальная лампа;
5-электромагнитный динамик; 6-инструкция
по пользованию прибором; 7-датчикИндикатор-сигнализатор дп-64
лектрическая
схема прибора смонтирована в пульте
сигнализации и датчике. Датчик соединен
с пультом сигнализации кабелем длиной
30 м. С помощью второго кабеля пульт
присоединяется к источнику электропитания.
На передней панели пульта сигнализации расположены: тумблер питания («Вкл.-Выкл.»), тумблер «Работа-Контроль», предохранитель, сигнальная лампа, электромагнитный динамик, инструкция по пользованию прибором.
В датчике размещен детектор ионизирующих излучений - газоразрядный счетчик СТС-5 и контрольный радиоактивный препарат из стронция-90.
Подготовка прибора к действию и работе с ним
Вначале пульт сигнализации подключается к источнику питания, тумблер («Вкл.-Выкл.» устанавливается в положение «Вкл., тумблер «Работа-Контроль» переводится в положение «Контроль».Если прибор исправен, то срабатывает световая и звуковая сигнализация.
Затем тумблер «Работа-Контроль» переводится в положение «Работа». Индикатор-сигнализатор ДП-64 готов к действию.
При появлении сигнала о радиоактивном заражении прибор выключается переводом тумблера «Вкл.-Выкл» в положение «Выкл.» и в дальнейшем радиационный контроль осуществляется периодически кратковременным включением индикатора-сигнализатора.
Индикатор-сигнализатор дп-63а
Предназначен для обнаружения зараженности местности бета-гамма и гамма-активными веществами и оценки уровней гамма-радиации. Диапазон измерений прибора – от 0.1 до 50 Р/Ч. прибор имеет два поддиапазона: 1 – от 0.1 до 1.5 Р/Ч (кнопка «1.5 Р/Ч»), 2 – от 1.5 до 50 Р/Ч (кнопка «50 Р/Ч»). Работает от двух источников питания 1,6 ПМЦ непрерывно до 50 часов. Вес прибора 750 г. Время подготовки прибора к работе 1-2 минуты.
Общее устройство прибора
Комплект прибора включает индикатор радиоактивности ДП-63А, футляр с ремнем, отвертку, описание и инструкцию, технический формуляр.
Корпус индикатора и передняя панель изготовлена из прессматериала-волокнита. На передней панели расположены: электроизмерительный прибор с механическим корректором нуля, находящимся в гнезде, закрытом пробкой, две кнопки: «1.5 Р/Ч» - для включения первого поддиапазона и «50 Р/Ч» - для включения второго поддиапазона; отсек пуска имеется прямоугольное окно, заклеенное фольгой окно закрывается шторкой, отодвигаемой с помощью кнопки на боковой стенке корпуса индикатора.
