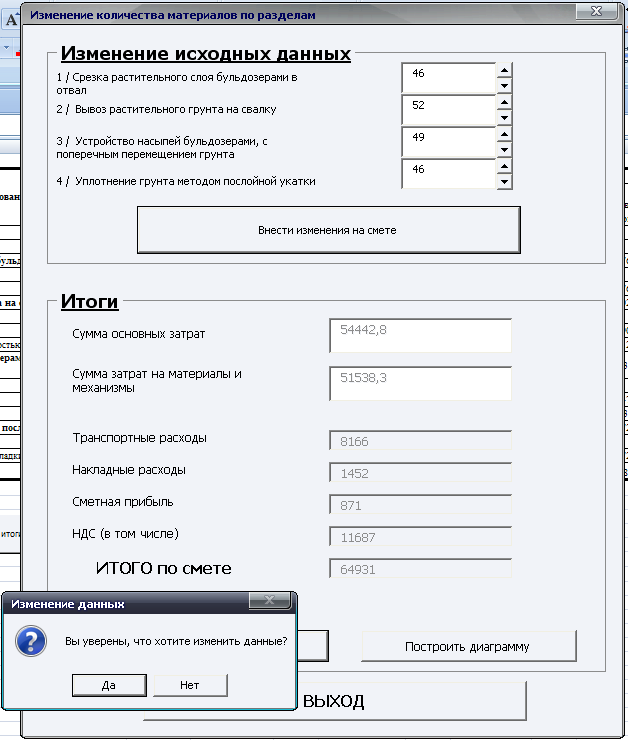

Результаты работы формы

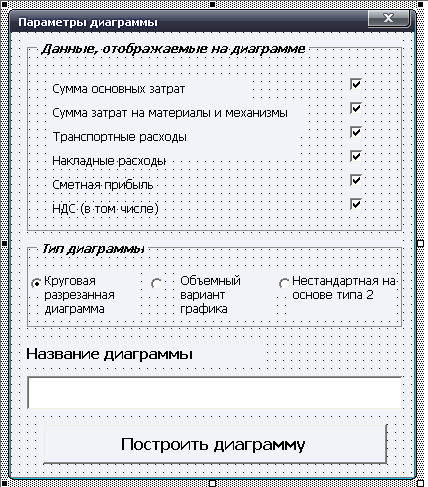

Общий вид формы 2 “Параметры диаграммы”
Описание элементов управления
Вторая форма (UserForm2) состоит из рамки «Данные, отображаемые на диаграмме» (Frame1); из рамки «Тип Диаграммы» (Frame2); графы «Название диаграммы» (Label1) и соответствующее ей текстовое окно (Textbox1), куда мы вводим название диаграммы; кнопка «Построить диаграмму» (CommandButton1), после нажатия которой на рабочем листе строится диаграмма, заданного типа и с выбранными параметрами.
На Frame1 находятся 6 флажковых полей (CheckBox1, CheckBox2, CheckBox3, CheckBox4, CheckBox5, CheckBox6) соответствующие данным из нашей таблицы. Ставя и снимая флажки, мы указываем те данные, которые будут представлены на нашей диаграмме.
На Frame2 находятся 3 переключателя (OptionButton1, OptionButton2, OptionButton3), каждый из которых имеет своё имя, соответствующее заданному типу диаграммы. Включая переключатель, мы определяем тип диаграммы, которая будет построена на рабочем листе.
Описание функционирование формы
Private Sub CommandButton1_Click()
‘Задаются константы, характеризующие ячейки с исходными данными для диаграммы’
Const a = "I26:J26", b = "I27:J27", c = "I21:J21", d = "I22:J22", e = "I23:J23", f = "I24:J24"
‘Задается переменная rez строчного типа, которая служит для хранения ячеек исходных данных диаграмм’
Dim rez As String
‘Очистка переменной’
rez = Empty
‘Далее идет проверка каждого CheckBox и в случае если он имеет значение True то константа добавляется в переменную для хранения ссылки на выбранные исходные данные’
If CheckBox1.Value = True Then rez = rez + a
If CheckBox2.Value = True Then
If rez <> Empty Then
rez = rez + "," + b
Else
rez = rez + b
End If
End If
If CheckBox3.Value = True Then
If rez <> Empty Then
rez = rez + "," + c
Else
rez = rez + c
End If
End If
If CheckBox4.Value = True Then
If rez <> Empty Then
rez = rez + "," + d
Else
rez = rez + d
End If
End If
If CheckBox5.Value = True Then
If rez <> Empty Then
rez = rez + "," + e
Else
rez = rez + e
End If
End If
If CheckBox6.Value = True Then
If rez <> Empty Then
rez = rez + "," + f
Else
rez = rez + f
End If
End If
‘В случае если не выбрана ни одна галочка, то происходит вывод ошибки и выход из Sub’
If rez = Empty Then
MsgBox "Укажите данные для диаграммы!"
Exit Sub
End If
‘Далее в зависимости от выбранного вида диаграммы создается диаграмма и помещается на лист Exel с учетом выбранных данных ’
If OptionButton1.Value = True Then
Charts.Add
ActiveChart.SetSourceData Source:=Sheets("Лист1").Range(rez)
ActiveChart.ChartType = xlPieExploded
ActiveChart.Location Where:=xlLocationAsObject, Name:="Лист1"
With ActiveChart
.HasTitle = True
.ChartTitle.Characters.Text = TextBox1.Text
End With
UserForm2.Hide
End If
If OptionButton2.Value = True Then
Charts.Add
ActiveChart.SetSourceData Source:=Sheets("Лист1").Range(rez)
ActiveChart.ChartType = xl3DPieExploded
ActiveChart.Location Where:=xlLocationAsObject, Name:="Лист1"
With ActiveChart
.HasTitle = True
.ChartTitle.Characters.Text = TextBox1.Text
End With
UserForm2.Hide
End If
If OptionButton3.Value = True Then
Charts.Add
ActiveChart.ChartType = xlPyramidCol
ActiveChart.SetSourceData Source:=Sheets("Лист1").Range(rez)
ActiveChart.HasLegend = False
ActiveChart.Location Where:=xlLocationAsObject, Name:="Лист1"
ActiveChart.Axes(xlValue).Select
Selection.TickLabels.NumberFormat = "0"
ActiveChart.SeriesCollection(1).Select
Selection.BarShape = xlPyramidToMax
With ActiveChart
.HasTitle = True
.ChartTitle.Characters.Text = TextBox1.Text
.Axes(xlSeries).Select
Selection.Delete
End With
UserForm2.Hide
End If
‘После создания диаграмм UserForm закрываются и завершается Sub’
End Sub
Private Sub CheckBox1_Click()
‘При запуске формы по умолчанию все CheckBox имеют значение True и при нажатии на него меняется значение на False (убирается галочка) и “потухает” надпись’
If Label1.Enabled = True Then
Label1.Enabled = False
Exit Sub
End If
If Label1.Enabled = False Then
Label1.Enabled = True
Exit Sub
End If
End Sub
Private Sub UserForm_Activate()
‘При запуске формы по умолчанию устанавливается название диаграммы (Диаграмма основных затрат по смете)’
TextBox1.Text = "Диаграмма основных затрат по смете"
End Sub
