1. Поясніть селективність релейного захисту.

Селективність (вибірковість) дії - здатність пристрою релейного захисту спрацьовувати при пошкодженні в зоні його дії і не спрацьовувати при зовнішніх пошкодженнях і навантажувальних режимах, тобто релейний захист повинен відключати лише пошкоджений елемент за допомогою його автоматичних вимикачів.

Всі інші частини енергосистеми при цьому мають залишатися включеними. За селективністю всі пристрої релейного захисту діляться на 2 класи: релейний захист з відносною селективністю (максимальнострумовий та дистанційний захист); релейний захист з абсолютною селективністю (селективність забезпечується принципом дії - всі види диференціального захисту).

2)Перечисліть схеми з*єднання трансформаторів струму та реле,яким по величині буває?

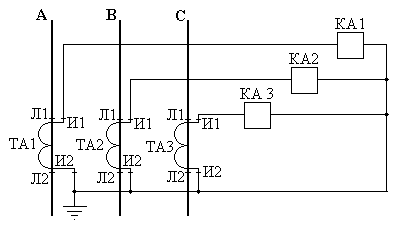

Схема повної зірки В схемі повної зірки струм в нульовому проводі рівний сумі струмів фаз, але так як ці стру-ми складають симетричну трифазну систему (в нормальному режимі і при симетричних КЗ), то струм в нульовому проводі відсутній.

Схема неповної зірки.

Схема з 2^ма трансформаторами струму і одним реле, які включені на різницю струмів. При схемі включення реле на різницю струмів двох фаз трансформатори струму вста-новлюються в двох фазах (А і С), їх вторинні обмотки з'єднуються , одно іменними зажима-ми, до яких підключається обмотка реле. При цьому струм в обмотці реле рівний геометр-ричній різниці струмів двох фаз: Ір = І_А - І_С.

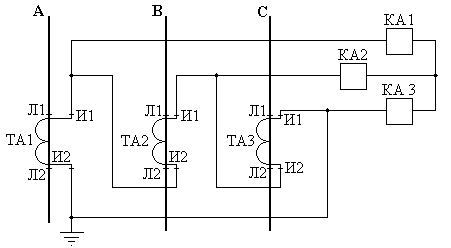

Схема трикутника.

3)Як визначається опір одного пруткового заземлювача?

Вибираємо заземлювачами пруткові електроди довжиною ℓ = 5 м. Опір одного пруткового електроду R _о.пр = 0,00227 ∙ ρ Ом ∙ м., де

Розрахунковий питомий опір грунту:

ρ = ρ_вим ∙ψ₂

Білет №12

1.Схема обліку активної енергії

3)Як визначається коефіцієнт чутливості релейного захисту

2)Які види захисту встановлюютяся на ЦТП

- максимально-струмовий захист;

- захист від однофазних замикань на землю на стороні низької напруги;

- газовий захист для трансформаторів потужністю 400 кВА і більше.

Былет №11

1)3 вимоги до максимального струмового захисту.

А) захист не спрацьовує при проходженні на захищаємій ділянці максимального струму навантаження;

Б) захист надійно діє при к.з. на захищаємій ділянці і коефіцієнт чутливості в кінці цієї ділянці не менше 1,5;

В) захист діє при к.з. на суміжній ділянці і коефіцієнт чутливості в кінці цієї ділянці не менше 1,2.

2) В якому разі АВР для спож. Повинно бути обовязковим

Коли безперебійне живлення забезпечуэться двома л1н1ями живлення двома трифазними трансформаторами.

3)Означення напруги відносно землі

напруга відносно землі на корпус це напруга між цим корпусом та зоною нульового потенціалу

Варіант 13

1. Як визначити струм спрацювання максимально-струмового захисту у випадку, якщо коефіцієнт захисту невідомий.

Якщо К_сз невідомий, то рекомендується приймати струм спрацювання:

І_спр.з.= 4І_ном;

де: І_ном – номінальний струм захищаємого обладнання.

2. Схему обліку активної енергії і три провідному колі.

3. Як визначити кількість пруткових заземлювачів.

Число вертикальних заземлювачів визначається

п = R₀/ Rз∙η;

Де: R₀=R₁ і R_∑ = Rз.

Варіант 14

1. За допомогою яких апаратів виконується захист на цехових трансформаторах.

За звичай, на цехових трансформаторних підстанціях встановлюються:

- максимально-струмовий захист;

- захист від однофазних замикань на землю на стороні низької напруги;

- газовий захист для трансформаторів потужністю 400 кВА і більше.

Вказані типу захисту застосовуються в залежності від типу апаратів, що встановлені на стороні високої напруги: високовольтний вимикач, вимикач навантаження та запобіжники.

Захист за допомогою вимикачів навантаження та запобіжників виконується для трансформаторів потужністю до 1000кВА напругою до 10кВ із запобіжниками ПК на 100А ті потужністю до 2500кВА напругою до 35кВ із запобіжниками типу ПКН-35Н на струм до 40А. Високовольтні запобіжники забезпечують захист трансформаторів від внутрішніх пошкоджень і міжфазних к.з на виводах.

Захист від однофазних замикань на землю виконується автоматичними вимикачами з максимальними розчіплювачами, які встановлені на стороні низької напруги (рис.15.27 а) або за допомогою трансформатора струму ТТ на нульовому проводі при прямому приєднанні трансформатора з глухо заземленою нейтраллю до шинопроводу (рис.15.27,б). Газовий захист з дією на сигнал та на відключення вказаний на рис.15.27, в.
