2) Види захисту для силового трансформатора напругою 110-35 кВ 10-6
На трансформаторах 110-35 кВ 10-6 кВ встановлені наступні види захисту:
Диференціальний поздовжній;
Захист від внутрішніх пошкоджень:
Захист від надструмів;
Захист від перевантажень.
3) Означення заземлення
Заземленням називається навмисне електричне з’єднання будь-якої частини електроустановки із заземлювальним пристроєм.
Б
ілет
№8

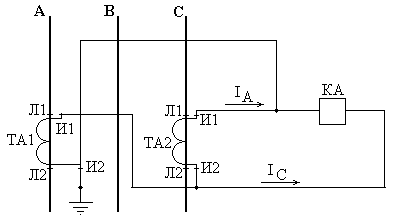

1)

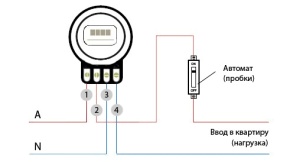

2) Схема включення однофазного лічильника
3) 3.Заземлювальні пристрої в електричних мережах більше 1кВ з ізольованою нейтраллю.
Заземлювальні пристрої в електричних мережах більше 1кВ з ізольованою нейтраллю. повинен бути:
У разі використання заземлювального пристрою одночасно для електроустановок напругою до 1 кВ, в яких N-, РЕN-, РЕ- провідники виходять за межі цього заземлювального пристрою, а захист від замикань на землю в електроустановці напругою понад 1 кВ діє на сигнал,
R≤67/I;
Де: I – розрахунковий струм замикання на землю, А.
В цьому разі необхідно виконувати умови, які ставляться до заземлення електроустановок напругою до 1 кВ.
2)У разі використання заземлювального пристрою тільки для електроустановок напругою понад 1 кВ, а також у разі використання його одночасно для електроустановок напругою до 1 кВ діє на сигнал, у яких N-, РЕN-, РЕ- провідники не виходять за межі цього заземлювального пристрою:
R≤250/Ір;
але не більше ніж 10 Ом.
Білет 9
1.Накресліть схему захисного заземлення. В вар1ант1 2

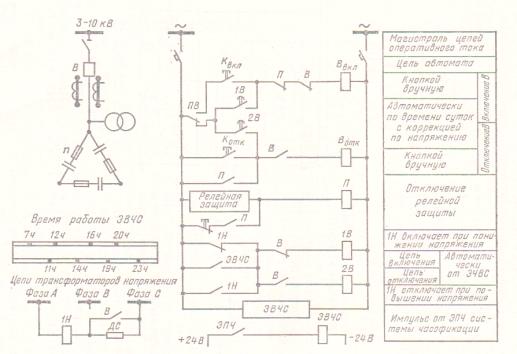

2.В чому полягає принцип дії схеми одноступінчатого регулювання батареї конденсаторів у часі доби. Автоматичне керування конденсаторною батареєю по часу доби виконується за допомогою часів ЭВЧС, які дають сигнал на включення батареї конденсаторів в 7-12-16-20 годин і на відключення в 11-14-19-23 годин. При цьому сигнал на включення і відключення бюатареї вимикачем В передається з витримкою часу через реле 1В та 2В. Якщо при включенні батареї напруга буде підвищена, то реле 1Н, діє через релейний пристрій та відключає конденсаторну батарею. Якщо батареє відключена, а напруга в мережі низча заданої, то реле 1Н знов включає батарею, а при підвищенні напруги реле 1Н подає імпульс на її відключення. Керування батареєю може виконуватись також кнопками Квкл та Квідкл.
3.Поясніть селективність релейного захисту.
Селективність (вибірковість) дії - здатність пристрою релейного захисту спрацьовувати при пошкодженні в зоні його дії і не спрацьовувати при зовнішніх пошкодженнях і навантажувальних режимах, тобто релейний захист повинен відключати лише пошкоджений елемент за допомогою його автоматичних вимикачів.
Всі інші частини енергосистеми при цьому мають залишатися включеними. За селективністю всі пристрої релейного захисту діляться на 2 класи: релейний захист з відносною селективністю (максимальнострумовий та дистанційний захист); релейний захист з абсолютною селективністю (селективність забезпечується принципом дії - всі види диференціального захисту).
Білет №10
