Варіант 1

1Як визначається зона дії струмової відсічки

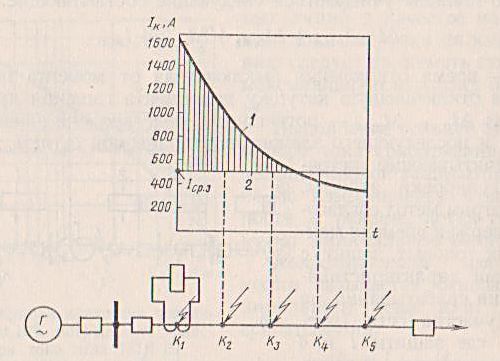

Струмовою відсічкою називається максимально - струмовий захист з миттєвою дією або з витримкою часу. Характер зміни струму короткого замикання при віддаленні місця короткого замикання від джерела живлення показаний на рис

Щоб струмова відсічка не спрацьовувала при пошкодженні на суміжній лінії, струм спрацювання реле повинен задовольняти умову:

І_спр.р≥ К_н. ∙_. І_н.макс ∙ К_сх / К_т.стр.;

де: І_н.макс – максимальний струм короткого замикання в кінці захищаємої лінії або за

трансформатором;

К_н – коефіцієнт надійності (при виконанні відсічки за допомогою реле ЭТ-521 або РТ-40

приймається К_н =1,2-1,3; а при виконанні відсічки струмовими реле типу РТМ

К_н =1,8-2).

2 Коефіцієнт схеми релейного захисту

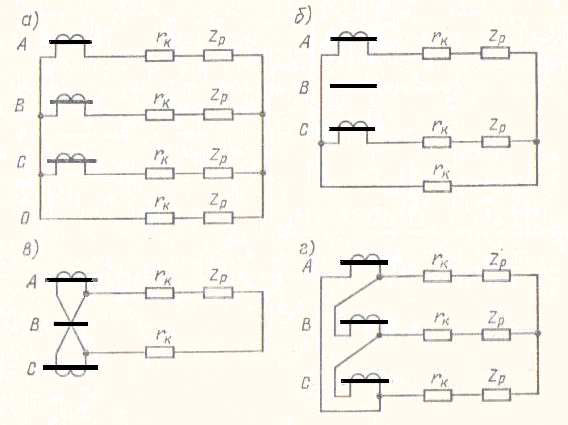

К_сх визначається з рис.дорівнює:

При з’єднані трансформаторів струму та реле в зірку К_сх =1;

При з’єднані трансформаторів струму та реле в неповну зірку К_сх =1;

При з’єднані трансформаторів струму та реле на різницю струмів двох фаз

При з’єднані трансформаторів струму та реле в трикутник

3 Заземленням називається навмисне електричне з’єднання будь-якої частини електроустановки із заземлювальним пристроєм.

Заземлення буває робоче, захисне і повторне.

Варіант 2

1 згідно мір безпеки електро установки поділяються до 1000 В та вище 1000 В

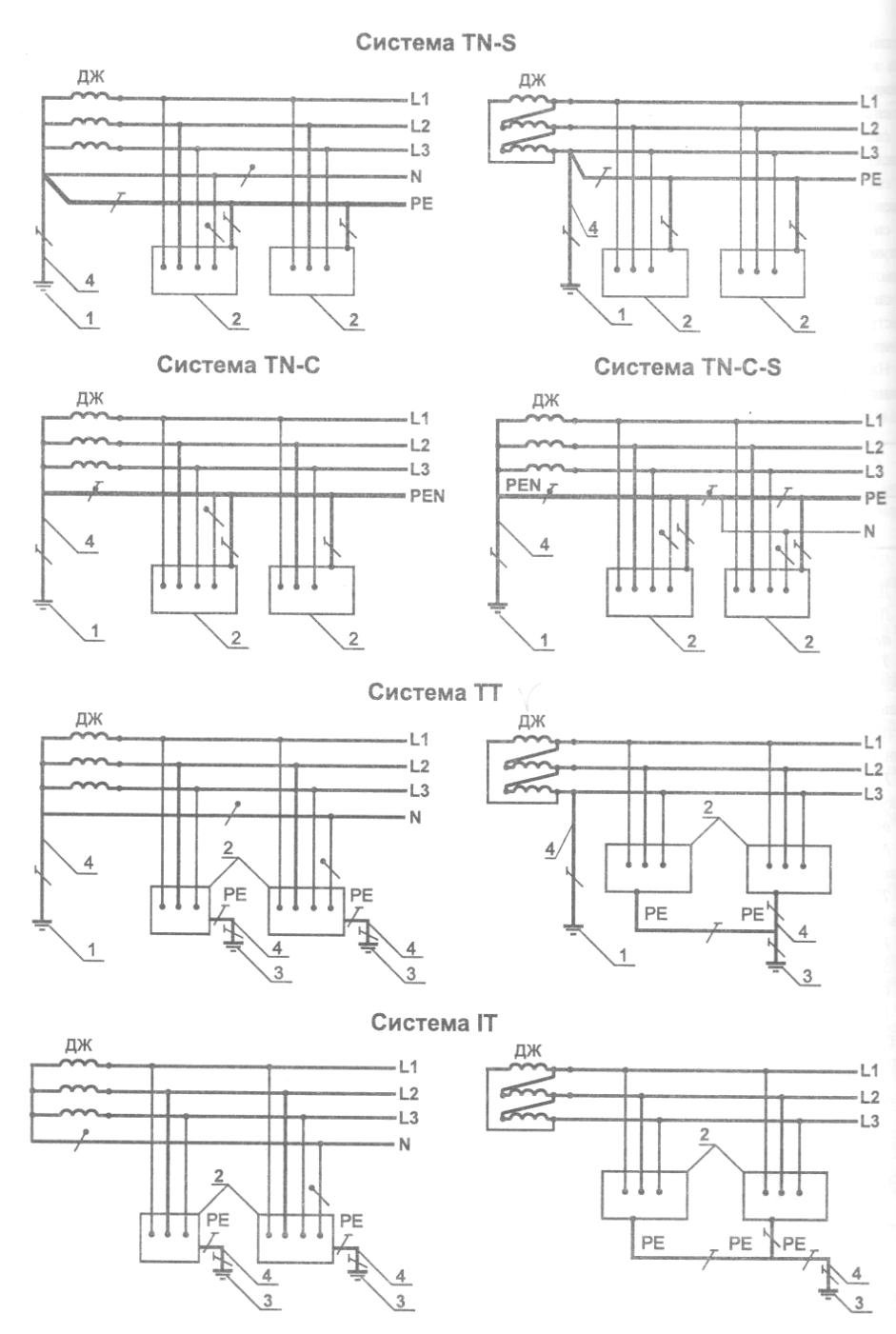

2Конструктивне виконання заземлення

3Які види Апв застосовуються на ручних приводах та всіх інших

Для швидкого відновлення живлення застосовується пристрої автоматичного повторного включення. Найбільше застосування має однократне трифазне АПВ, коли включення повторно виконується один раз всіма трьома фазами. АПВ може бути двох видів: механічне та електричне. Механічне АПВ застосовується на ручних приводах вимикачів, а електричне АПВ застосовується на будь-яких приводах з дистанційним керуванням за допомогою спеціального реле.Пристрої АПВ виконуються на постійному оперативному струмові та на змінному оперативному струмові. АПВ, що виконані на постійному оперативному струмові, застосовуються для вимикачів з електромагнітним та пневматичними приводами, а на змінному оперативному струмові використовується для вимикачів з вантажними та пружинними приводами.

3

1). Призначенням автоматизації в електропостачанні є безперебійне живлення промислового підприємства, особливо підприємств, в яких зупинка виробничих механізмів може привести до пошкодження обладнання або до браку продукції, а для підприємств з автоматизованим поточним виробництвом зупинка виробництва може викликати значний недовідпуск продукції.

2). Розрахунковим обліком електроенергії називається облік виробленої, а також відпущеної споживачам електроенергії для грозового розрахункового розрахунку за неї.

3). Нейтральний провідник (N – провідник) - провідник в електроустановках напругою до 1кВ, який електрично з’єднаний з нейтральною точкою джерела живлення, що використовується для розподілення електричної енергії. Нейтральний провідник - синонім терміну «нульовий робочий провідник» , що відповідає терміну міжнародного стандарту.
