7. Конструирование дросселирующего гидрораспределителя

Одним из основных этапов при проектировании гидрораспределителя является определение минимальных размеров каналов для подвода и отвода рабочей жидкости. Расчет каналов ведется по методу максимально допустимых скоростей течения жидкости, который заключается в задании допустимого максимального значения скорости жидкости в канале, для ограничения потерь давления при прохождении жидкостью местных сопротивлений. В нашем случае зададимся следующими значениями допустимых скоростей течения жидкости:

В каналах управления:

В каналах подвода и отвода жидкости к исполнительному двигателю:

_{Таким образом , в этом пункте рассчитаем параметры золотника и укажем полученные расчеты на схематичном изображении. На основе полученных параметров далее построим чертеж нашего распределителя.}

_{Рис. 5.Схема золотника.}

dш=19мм	dср.пояска=25,6мм	dкр.пояска=80мм	d1=44мм	d1=25мм
h1=0,008мм	b1=0,1мм	h1=2,5мм

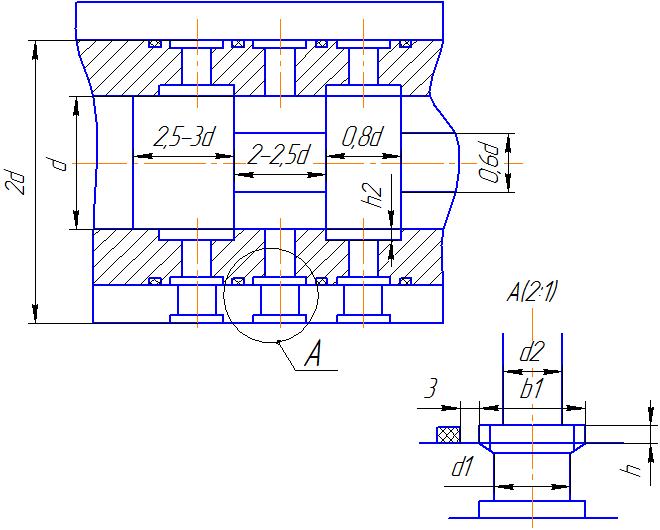

размеры гидрораспределителя выбирали в зависимости от диаметра золотника. Рекомендуемые размеры представили на рисунке 9.1, хотя процесс разработки предполагает некоторые изменения размеров или конструкции некоторых частей золотника.
