3.1.2. Сетка нитей

Сетка нитей помещена в оправу, плотно вточенную в корпус трубы. Это позволяет на заводе отцентрировать перекрестие сетки нитей относительно геометрической оси зрительной трубы, с которой соосна оптическая ось телеобъектива.

Выполнение условия совпадения перекрестия сетки с оптической осью телеобъектива обеспечивает стабильность положения визирной оси при перефокусировании зрительной трубы на разноудаленные предметы местности.

Объектив формирует изображение предмета в фокальной плоскости трубы. Для точного наведения трубы на желаемую точку в фокальной плоскости ставится диафрагма (металлическое кольцо) со стеклом. На стекле награвирована сетка, состоящая из системы линий, так или иначе обозначающих центр. Две взаимно перпендикулярные линии (крест) дают точку, являющуюся центром сетки. Сетка нитей наносится на плоскопараллельную пластинку путем гравирования на воске и последующего травления плавиковой кислотой. Сетка монтируется в зрительной трубе так, чтобы она находилась в передней фокальной плоскости окуляра. Она вставляется в кольцевую оправу, играющую роль диафрагмы поля зрения. Оправа сетки в небольших пределах может перемещаться при помощи юстировочных винтов, что позволяет изменить положение визирной оси.

Линия, соединяющая центр сетки с оптическим центром объектива называется визирной осью трубы. Кольцо диафрагмы в теле трубы закрепляется четырьмя исправительными винтами: два вертикальных и два горизонтальных. Две горизонтальные нити выше и ниже центра – для дальномерного определения расстояний, поэтому и называются дальномерными нитями. Сетки нередко имеют вид пары параллельных нитей – биссектор. При измерении горизонтальных углов изображение наблюдаемой точки вводится между нитями биссектора.

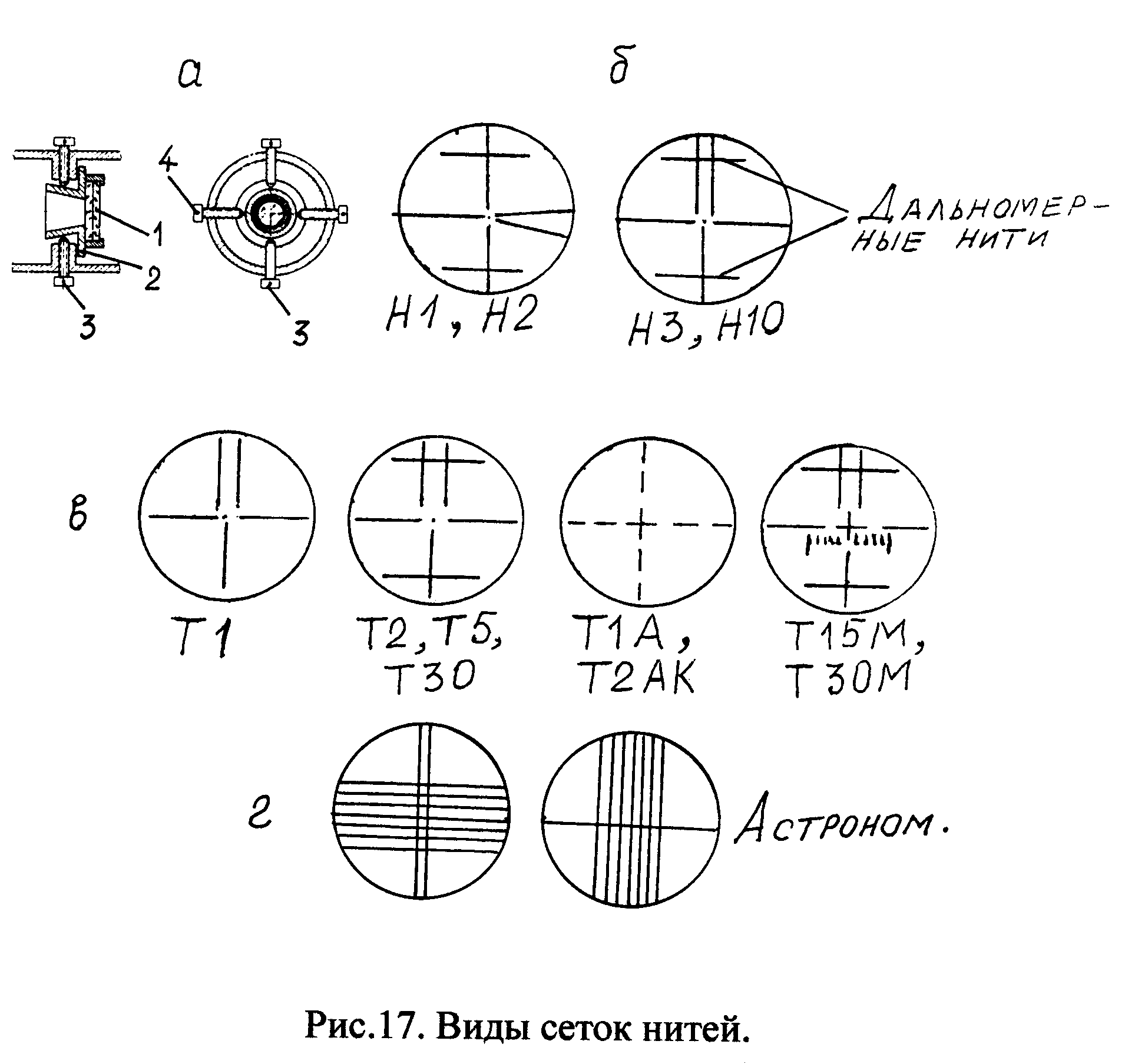

Рис.19. Виды сеток нитей

3.1.3. Установка зрительной трубы

Измерительные работы можно проводить только в том случае, когда в трубу через окуляр одновременно хорошо видны сетка нитей и изображение предмета. Для этого надо совместить плоскость сетки и плоскость изображения предмета, даваемого объективом. Действия, связанные с совмещением указанных плоскостей, называются установкой трубы по глазу и по предмету.

Установка трубы по глазу – значит поставить окуляр и сетку на таком расстоянии, при котором сетка хорошо видна. Окуляр перемещают вращением его оправы в окулярной трубке, имеющей винтовую нарезку. Установка трубы по предмету состоит в том, чтобы совместить изображение предмета плоскостью сетки нитей, то есть сделать, чтобы наблюдаемый предмет был хорошо виден. Для предметов разной удаленности от инструмента эта установка будет неодинаковой.

В трубах с внешней фокусировкой – за счет перемещения окулярного колена, внутренней – за счет перемещения рассеивающей линзы.

Вследствие несовершенства человеческого глаза всегда нужно проверить параллакс сетки нитей. Параллакс – кажущееся перемещение изображения предмета относительно сетки нитей при изменении положения глаза около окуляра.

Если плоскость сетки нитей и изображаемого предмета совпадают, то центр сетки нитей будет покрывать одну и ту же точку К независимо от того, где будет находиться глаз – в точке М1, М2 или М3. Если сетка с центром К находится дальше, чем изображение, то при перемещении глаза в точках М1, М2, М3 центр сетки будет покрывать разные точки предмета m1, m2, m3.

На рисунках N1N2 – плоскость сетки; V1V2 – плоскость изображения. Если изображение предмета дальше от глаза, чем сетка, то с перемещением глаза вправо или влево крест сетки также будет покрывать разные точки предмета.

С М1 N1 V1 М1

изображение m1

К m2 М2

К М2

глаз m3 М3

сетка М3 N2 V2

V2 N2

m3 М1

К глаз

m2 М2

m3 М3

N1

V1

Рис. 20. Параллакс сетки нитей

Параллакс обнаружить просто, а устранить можно более точной установкой трубы по предмету и по глазу.
