3.6.2.1. Рен шкалового микроскопа

Рен – разность между теоретическим n и фактическим n' количеством делений шкалы, заключающимся между изображением смежных штрихов лимба; эксцентриситет алидады – смещение оси вращения алидады с центра лимба.

Для определения рена r шкалового микроскопа совмещают нулевой штрих шкалы с каким-либо штрихом лимба и отсчитывают число делений шкалы

его по колебаниям разностей отсчетов при совмещении диаметрально противоположных штрихов. При этом все операции производят в поле зрения микроскопа, никакого дополнительного оборудования не требуется. Такие измерения проводят равномерно по всему кругу через каждые 45º или 60º. Из всех полученных значений n’ выводят среднее и вычисляют рен по формуле: r' = (n - n’), где n - теоретическое количество делений шкалы, заключающееся между изображением смежных штрихов лимба (для теодолита 3Т5КП оно равно 60'). Если r≥0,25 деления, то необходимо произвести юстировку путем перемещения линз 2, передающих изображение градусных делений с лимба 1 на стеклянную пластинку 3 со шкалой (рис. 9,а), находящуюся в поле зрения отсчетного микроскопа. Юстировка осуществляется в оптико-механической мастерской. При отсутствии мастерской, рекомендуется вводить в отсчеты поправки за рен по формуле:

(57)

где t - теоретическая цена деления шкалы (в теодолите 3Т5КП t = 1’), ℓ - количество делений шкалы от ее нуля до штриха лимба, пересекающего шкалу. В таблице 7 приведен пример определения рена.

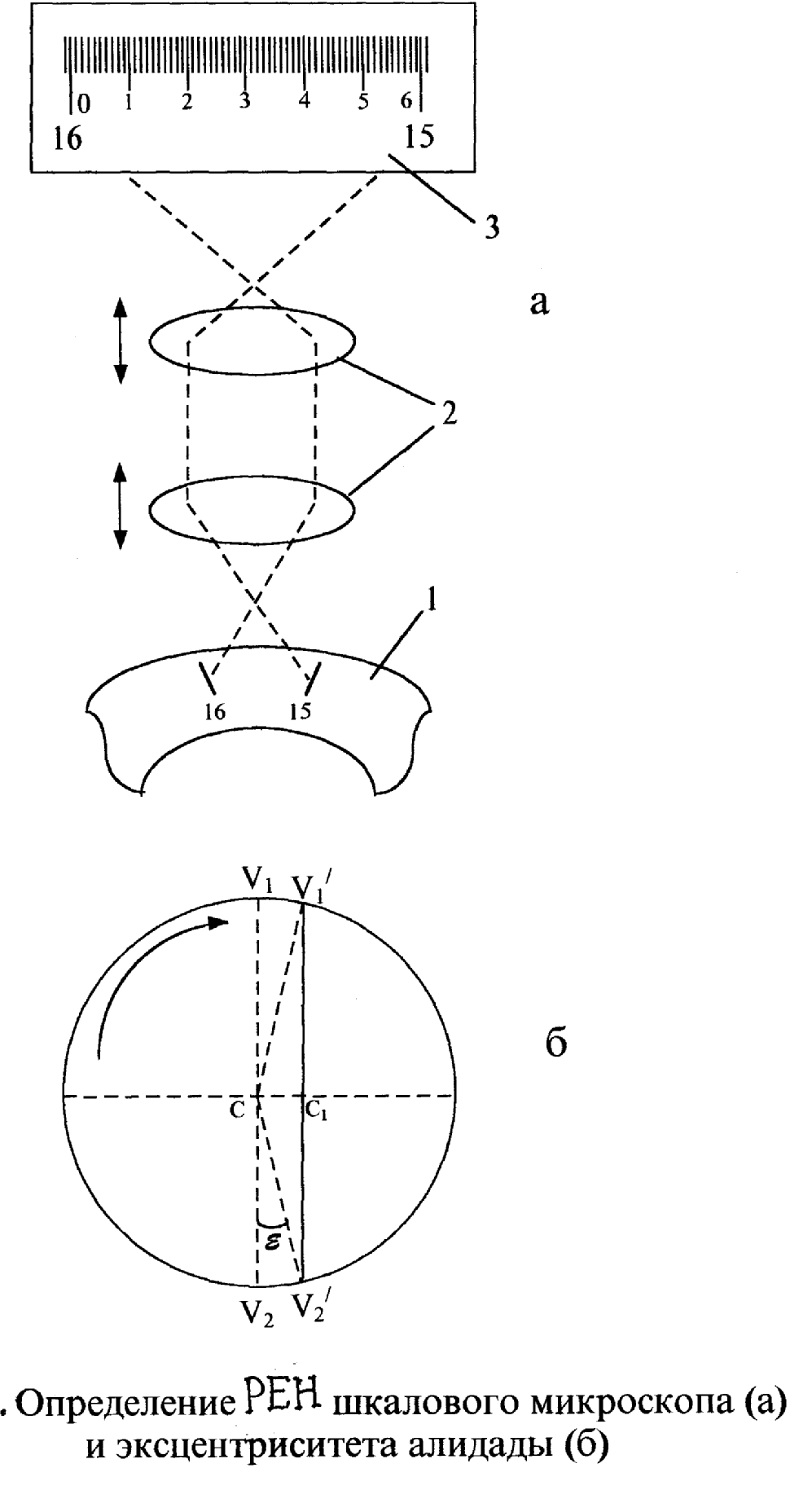

Рис. 52. Определ ение РЕН шкалового микроскопа (а) и

эксцентриситета алидады (б)

Исследование рена шкалового микроскопа, имеющего одностороннюю систему отсчета, производят путем совмещения нулевого штриха шкалы с каким-либо штрихом лимба и отсчитывания по правому концу шкалы. Такие измерения выполняют на различных частях лимба через каждые 45° или 60°. Рен находят по формуле r’ = 60’- n_i. Из всех полученных значений вычисляют среднее значение рена r_ср.. Величина r в теодолитах типа 3Т5КП не должна превышать 3'. При больших значениях рена в отсчеты по шкале n_i вводят поправки Δν·r_ср./i (i — цена деления лимба), которые выбирают из специально составленной таблицы.

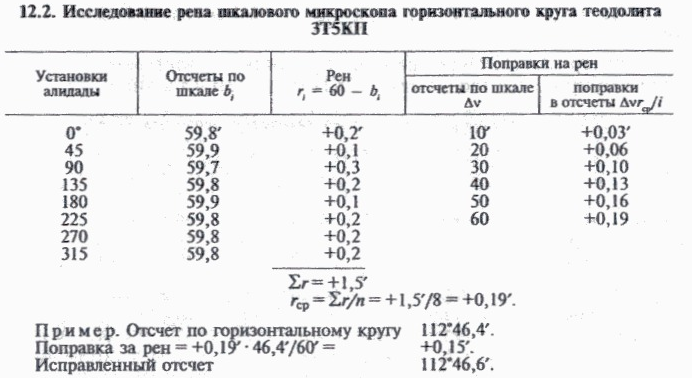

Пример записей и вычислений при исследовании рена шкалового микроскопа для горизонтального круга теодолита 3Т5КП приведен в таблице

Таблица 7 – Исследование рена шкалового микроскопа горизонтального круга теодолита 3Т5КП №588311

3.6.2.2. Исследование эксцентриситета алидады горизонтального круга

Эксцентриситетом алидады горизонтального круга называют несовпадение оси алидады центром лимба горизонтального круга.

В результате исследования эксцентриситета алидады у теодолитов с двусторонней системой отсчета выясняют точности центрирования оси алидады и горизонтального круга.

При исследовании эксцентриситета алидады у теодолитов с односторонним отсчетом, кроме того, определяют величину двойной коллимационной погрешности 2с, которая необходима для установления допусков на колебания этой погрешности и на расхождения значений углов в полуприемах.

При исследовании эксцентриситета алидады переставляют алидаду, оставляя круг неподвижным, а при исследовании эксцентриситета круга переставляют круг при неподвижной алидаде.

При исследовании эксцентриситета алидады теодолита 3Т2КП качестве индекса используют штрих вертикального круга, видимый после поворота переключающей призмы на 45°. Исследования проводят через 30° прямым и обратным ходами в следующем порядке: устанавливают рукояткой микрометра отсчет 5’00"; устанавливают вращением лимба (или алидады) отсчет φ; совмещают диаметрально противоположные штрихи лимба φ и φ + 180 с помощью наводящих винтов и записывают отсчет а = 5’00"; вводят поворотом переключателя изображение штрихов горизонтального круга в поле зрения отсчетного микроскопа; совмещают рукояткой микрометра штрих φ с принятым индексом и записывают отсчет d; устанавливают переключатель в горизонтальное положение, а отсчет по микрометру — на 5’00". Для каждой установки лимба (алидады) находят разности υ=4(а—d). Средние значения ‚ из прямого и обратного ходов используют для вычисления элементов эксцентриситета: углового значения ε, линейной величины е, направления эксцентриситета р. Вычисления проводят по формулам:

; (58)

где R – радиус круга. Синусоиду строят по ординатам

(60)

Осевой эксцентриситет определяют по элементам эксцентриситета алидады и лимба по формуле

(61)

Угловое значение эксцентриситета алидады у теодолитов типа 3Т2КП не должно превышать 40″.

Теодолит 3Т5КП имеет одностороннее отсчетное устройство по лимбам, поэтому эксцентриситет алидады горизонтального круга исследуют в таком порядке.

Для исследования в 20.. .30 м от теодолита по окружности через 45º или 60º на одной высоте с прибором устанавливают марки. Переставляя алидаду по часовой стрелке, при неизменном положении горизонтального круга последовательно визируют трубой при КП на каждую марку и отсчитывают по шкале отсчетного приспособления. Переведя трубу через зенит, повторяют измерения при КЛ, снова вращая алидаду прибора по часовой стрелке. Эти измерения составляют первый прием. Затем также при двух положениях вертикального круга производят второй прием измерений, вращая алидаду против часовой стрелки.

Для каждого положения алидады находят разности отсчетов:

2с = КП_i — КЛ_i, которые обусловлены совместным влиянием двойного эксцентриситета 2е) и двойной коллимационной погрешности 2с.

Вычисляют среднее значение двойной коллимационной погрешности

- КЛ)

2сё=1,

где $ — число положений алидады.

Определяют значения двойного эксцентриситета алидады для каждого ее положения 2е = (КП_i - КЛ_i) - 2с, а затем эксцентриситет алидады.

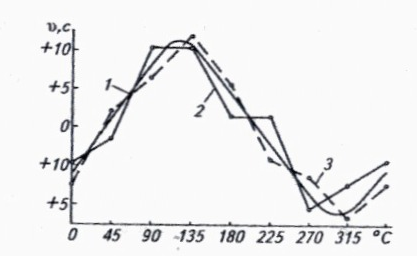

По полученным значениям, характеризующим влияние эксцентриситета алидады на разных частях лимба, строят график эксцентриситета (рис. 12.8) ее горизонтального круга, по которому судят о качестве работы алидады. По отклонениям измеренных значений от соответствующих значений ординат синусоиды составляют представление о колебаниях эксцентриситета для различных положений алидады. Амплитуда синусоиды характеризует влияние эксцентриситета алидады.

Вычисляют также максимальный угловой эксцентриситет как полусумму абсолютных значений максимального и минимального‚,. В теодолите 3Т5КП не должна превышать 30".

Пример исследования эксцентриситета алидады горизонтального круга теодолита 3Т5КП приведен в таблице 12.4, а график алидады — на рисунке 12.8.

Рис. 53. Исследование эксцентриситета алидады горизонтального круга

теодолита 3Т5КП №

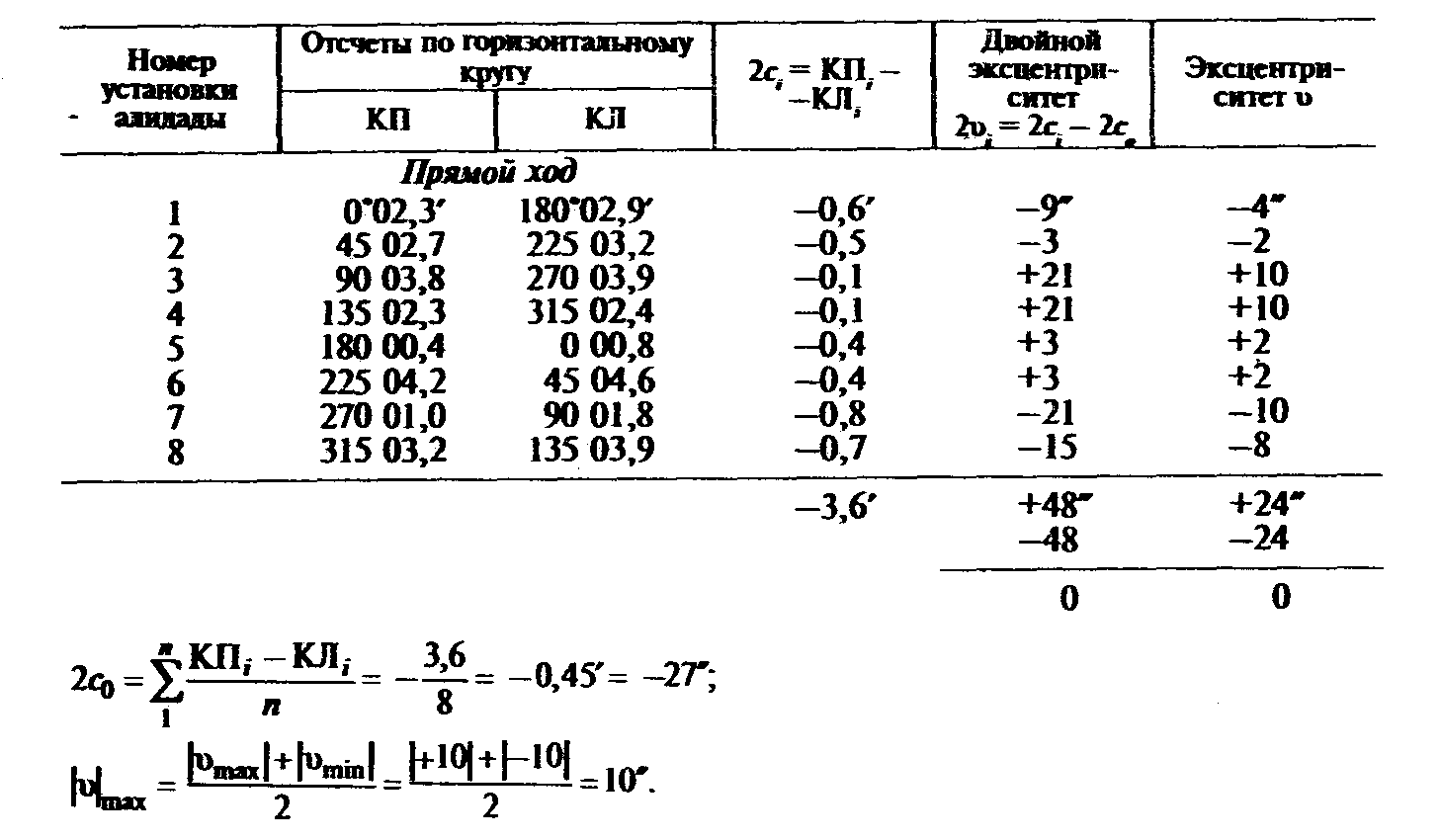

Таблица – Определение эксцентриситета алидады у теодолита с односторонней системой отсчета (3Т5КП)
