3.5.2. Приспособления для наведения зрительной трубы на визирную цель.

При выполнении геодезических измерений возникает необходимость наведения зрительной трубы (визирования) на различные цели (вехи, марки, объекты местности). Процесс визирования складывается из двух частей: предварительное (грубое) наведение трубы на цель, путем поворота отдельных блоков прибора от руки и окончательное (точное) наведение перекрестья сетки нитей трубы на цель, с помощью наводящих винтов.

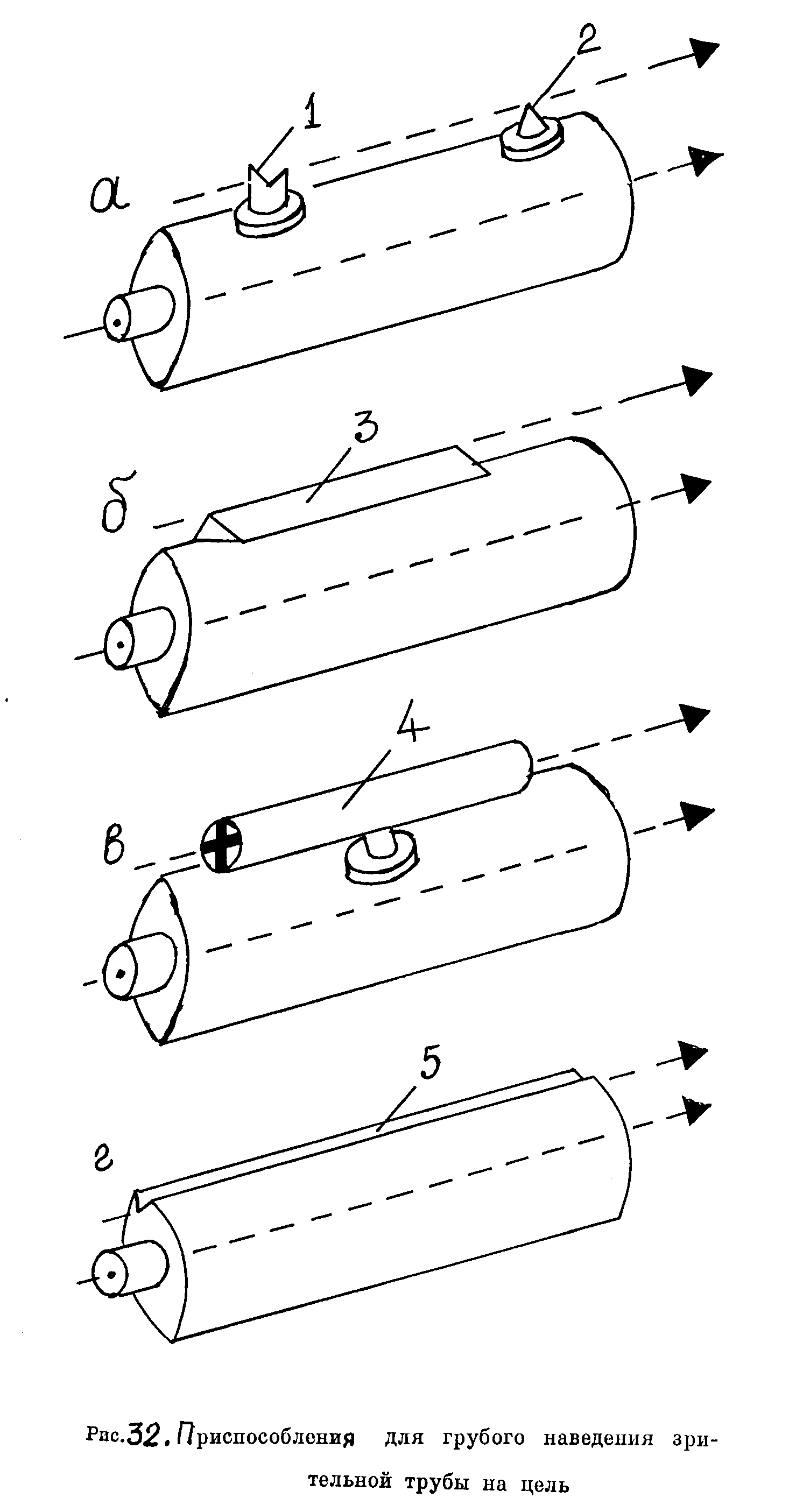

Приспособления для предварительного наведения трубы на цель крепятся поверх трубы (рис. 46) и могут быть трех видов: целик 1 и мушка 2, визирная планка 3 и оптический визир 4. Приспособления первых двух типов чаще всего используются в нивелирах, оптические визиры — в теодолитах, т.к. обеспечивают более высокую точность визирования (2 – 3'). Иногда вместо визирной планки 3 для предварительного визирования используют углубление 5 (рис. 46, г) треугольного сечения, сделанное вдоль всей трубы.

После предварительного визирования выполняют точное наведение перекрестья сетки нитей трубы на цель с помощью наводящих винтов. Все наводящие винты работают в паре с закрепительными винтами. Причем наводящий винт действует только при закрученном (затянутом) закрепительном винте после грубого наведения трубы на цель.

В последние годы появилась тенденция располагать маховички наводящих винтов соосно с рукоятками закрепительных винтов. Учитывая, что наблюдатель работает ими последовательно и одновременно наблюдает в зрительную трубу, преимущество такого конструктивного решения не вызывает сомнения. Соосно расположенные винты применены в теодолитах 2Т2, 2Т2А, 2Т5К, 3Т2КП, 3Т2КА, 3Т5КП и др.

На рис. 45 показан механизм наводящего устройства зрительной трубы с соосно расположенными наводящим и закрепительным винтами. При вращении рукоятки 10 наводящего винта рычаг 8, вращаясь вокруг оси 7 шарнира, через тягу 6 передает вращение хомутику 13, предварительно скрепленному с горизонтальной осью зрительной трубы. Пружина 4 противодействует этому вращению, выбирая зазоры в шарнирах звеньев всей кинематической цепи. Скрепление хомутика с горизонтальной осью производится закрепительным устройством, состоящим из закрепительного курка 9 с шестерней, которая находится в зубчатом зацеплении с трубкой 11, связанной карданным соединением с винтом 12. Винт 12 поворачивает рычаг 3, который прижимает вкладыш 2 к втулке 1, скрепляя хомутик с горизонтальной осью.

На рис. 45, б показано наводящее устройство алидады горизонтального круга. Конец наводящего винта 9 упирается в рычаг 10, вращающийся вокруг оси

5. Хвостовик хомутика 4 располагается между концом рычага и пружинным упором, который состоит из гильзы 3, пружины 2 и оправы 1. Винт 11 проходит через прорезь в рычаге 10. В остальном наводящий винт алидады горизонтального круга конструктивно не отличается от наводящего винта зрительной трубы.

На рис. 45, в представлена конструкция наводящего устройства теодолита Т30 (2Т30), которая значительно проще предыдущей, но закрепительный и наводящий винты в этом случае несоосные. Наводящий винт расположен во втулке 2. Наводящий винт имеет большое направление, что обеспечивает стабильность его работы отсутствие качки и не требует введения регулировки плавности хода винта. Шпилька 3 входит в лунку хвостовика хомутика 4, с противоположной стороны которого расположен пружинный упор 5. Винтом 6 скрепляют хомутик с втулкой вертикальной оси.

Рис. 46. Приспособления для приближенного наведения зрительной трубы на визирную цель
