3.2. Установочные приспособления геодезических приборов

Любой геодезический прибор перед началом работы в поле устанавливают в требуемое рабочее положение. Для этого используют специальные установочные приспособления. Большинство этих приспособлений идентичны для приборов различного назначения: штативы (треноги), подставки (трегеры), приспособления для центрирования и другие. Ниже рассмотрены лишь самые характерные установочные приспособления, позволяющие придать частям прибора, определенное положение перед началом измерений.

3.2.1. Штативы для геодезических приборов

Штативы относятся к приспособлениям первой группы и служат для закрепления на них геодезических приборов и предварительного приведения их в рабочее положение от руки и на глаз. Основными требованиями, предъявляемыми к штативу, являются:

• устойчивость от азимутальных сдвигов — остаточные деформации при приложении к головке штатива крутящего момента по азимуту не должны превышать допуска согласованного с точностью теодолита

• невосприимчивость к одностороннему нагреву - вращение столика штатива но азимуту при неравномерном нагреве ножек не должно превышать допуска, также согласованного с точностью теодолита;

• достаточная устойчивость ножек штатива при установке их в грунт.

• наименьшая масса, удобство транспортировки

• продолжительный срок службы.

Для точных теодолитов штативы изготовляют из древесины. Это объясняется минимальной восприимчивостью деревянного штатива к неравномерному нагреву. Металлические штативы, несмотря на некоторые их преимущества в весе и влагостойкости, подвержены кручению при одностороннем нагреве. По этому металлические штативы нашли применение в основном для теодолитов технической точности.

Штативы могут быть цельными и раздвижными (рис.27,а). Последние получили наибольшее распространение за их сравнительно малые габариты в сложенном виде, что обеспечивает большие удобства при переноске, особенно в лесу.

Деревянные и металлические штативы почти не отличаются по конструкции. Верхняя часть штатива — его головка, на которой устанавливают прибор.

Головки штативов могут быть плоскими (рис.27,а), сферическими (рис.27 в, г) и в форме штанги (рис. 27,б).

В подавляющем большинстве случаев используются штативы, показанные на рис. 27,а, из-за их универсальности. На них можно устанавливать теодолиты, нивелиры, дальномеры, тахеометры и другие геодезические приборы. Ножки 3 штатива шарнирно соединены с головкой 1. Болтами 2 регулируется их вращение в шарнирах. Высоту штатива изменяют выдвижением ножек, после чего их закрепляют винтами 4. Наконечники ножек углубляют в грунт, нажимая ногой на их упоры.

Теодолит устанавливают на плоскость головки и закрепляют становым винтом 7. На крючок внутри винта подвешивают нитяный отвес.

При транспортировании ножки вдвигают до упора, закрепляют винтами 4 и стягивают ремнем 5. Регулируемый ремень б служит для переноски штатива на плече или за спиной. На одной из ножек имеется пенал с крышкой для нитяного отвеса и гаечного ключа.

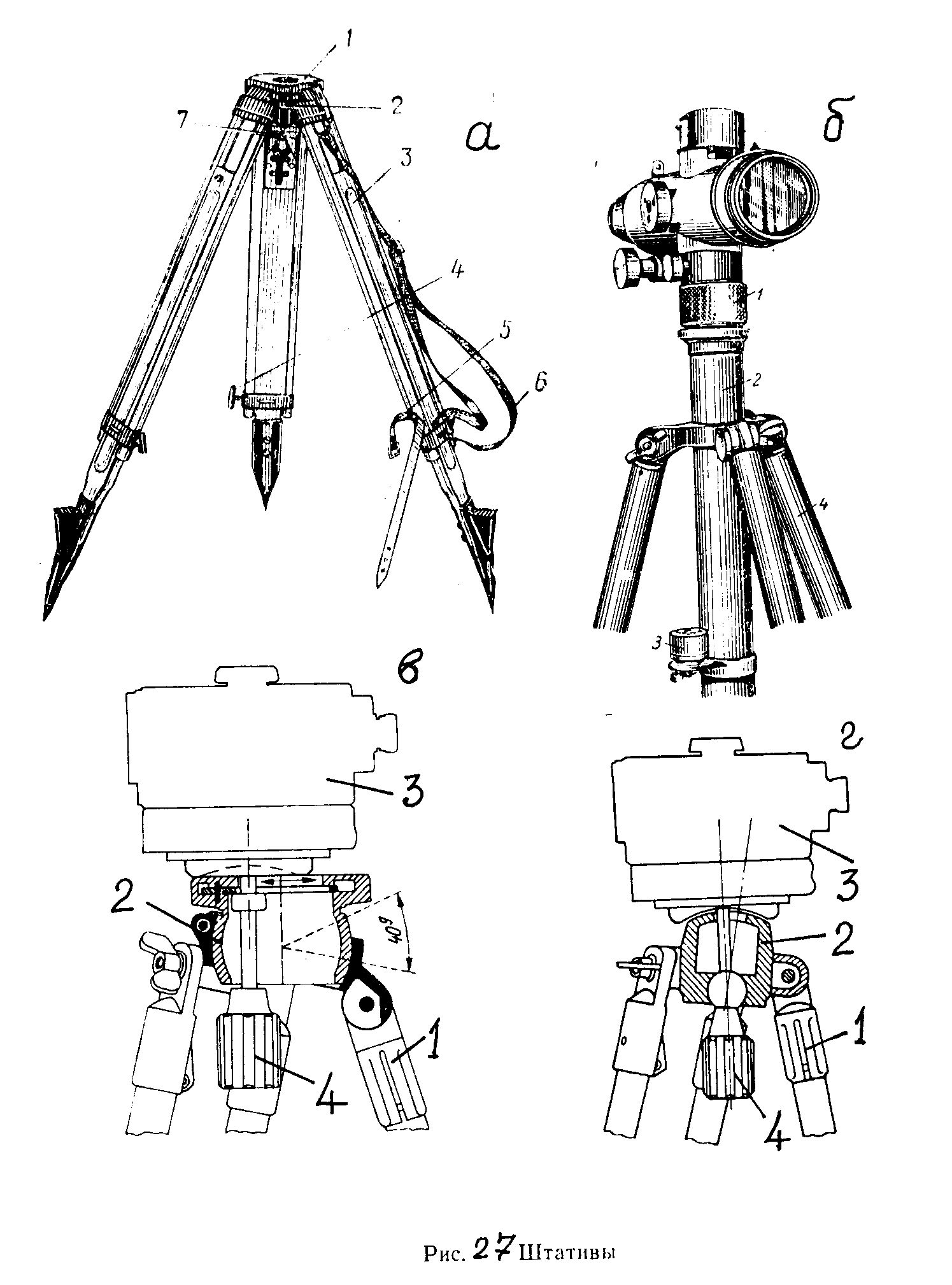

Рис. 27. Штативы

Штативы по рис.27,б используются с приборами низкой точности (например, дальномер геометрического типа, экер и др.) Прибор устанавливается в рабочем положении на штанге 2, с которой соединяется гайкой 1. Штанга служит также в качестве жесткого отвеса для центрирования. Она устанавливается вертикально по сферическому уровню З и удерживается тремя ножками 4.

Штативы со сферическими головками (рис. 27,в, г) пригодны лишь для не которых нивелиров с компенсаторами, выпускаемых за рубежом. В обоих случаях к ножкам 1 крепятся сферические шарниры 2, на верхнюю часть которых помешают прибор 3 и закрепляют его становым винтом 4. Первый вариант (рис. 27, в) предусматривает установку прибора 3 в рабочее положение по круглому уровню путем вращения сферы 2 от руки на глаз. Во втором варианте (рис. 27, г) пузырек круглого уровня в приборе приводится на середину путем перемещения прибора 3 по сферической поверхности головки 2 после ослабления станового винта 4.
