Технические характеристики рубительных машин

Параметры	С наклонной подачей			С горизонтальной подачей
	МРН-150	МРН-100	МРН-50	МРР8-50Г	RR-150	МРГ-18-20	МРГ-40
Максимальная производитель-ность, м3/ч	150	100	50	50	40–55	18–20	40
Диаметр ножевого диска, мм	3000	2440	2140	2900	1450	1270	1600
Частота вращения диска, мин-1	375	365	375	152	600	740	590
Количество ножей, шт	12	10	10	25	6	12	10
Проходное се-чение патрона, мм	750× ×750	550× ×550	400× ×400	800*	250*	220× ×420	350× ×585
Установленная мощность, кВт	1600	500	320	160	250	90	160

* Максимальный диаметр сырья

Раздел 8. Нормализация щепы

Для получения кондиционной технологической щепы ее норма­лизуют: сортируют, доизмельчают крупную фракцию, удаляют ме­таллические включения с помощью электромагнитных устройств, отделяют минеральные примеси путем промывки щепы в воде. Кондиционная щепа поступает либо непосредственно в производст­во, либо в бункера запаса.

8.1. Сортировка щепы.

Для сортировки щепы применяют сортиро­вочные машины, которые в зависимости от конструкции бывают с плоским ситом или барабанные. Преимущественное распростране­ние получили плоские сортировки, которые в свою очередь подраз­деляют на: гирационные (плавающие) с горизонтальным круговым движением сит и вибрационные, у которых сортировочная рама качается в вертикальном направлении.

Гирационная сортировка СЩ-120 (рис. 8.1) состоит из короба 4 с тремя ситами 3, расположенными параллельно одно другому с уклоном 3° в одну сторону. Сортировка работает следующим обра­зом. Щепа из циклона рубительной машины, расположенного над сортировкой, высыпается через загрузочную воронку 2 на верхний край первого сита с наиболее крупной сеткой (ячейки 39×39 мм).

Благодаря круговым движениям короба с ситами, совершаемым с помощью эксцентрикового привода 7, щепа рассыпается ровным слоем по верхнему ситу и проваливается вниз на следующее сито.

Крупная щепа, не прошедшая сквозь сито, сползает под уклон и направляется в приемное устройство дезинтегратора для измельчения. Щепа, провалившаяся на среднее сито, подвергается анало­гичным образом фракционированию на сите с ячейками 14×14 мм.

Для окончательного отбора мелочи установлено третье сито с ячейками 6×6 мм. Мелочь, просыпавшаяся на дно короба (под­дон), удаляется из цеха для утилизации. Кондиционная щепа тран­спортируется в производство.

По пути транспортирования, на уча стке передачи щепы ленточным конвейером устанавливается над потоком щепы подвесной электромагнитный сепаратор.

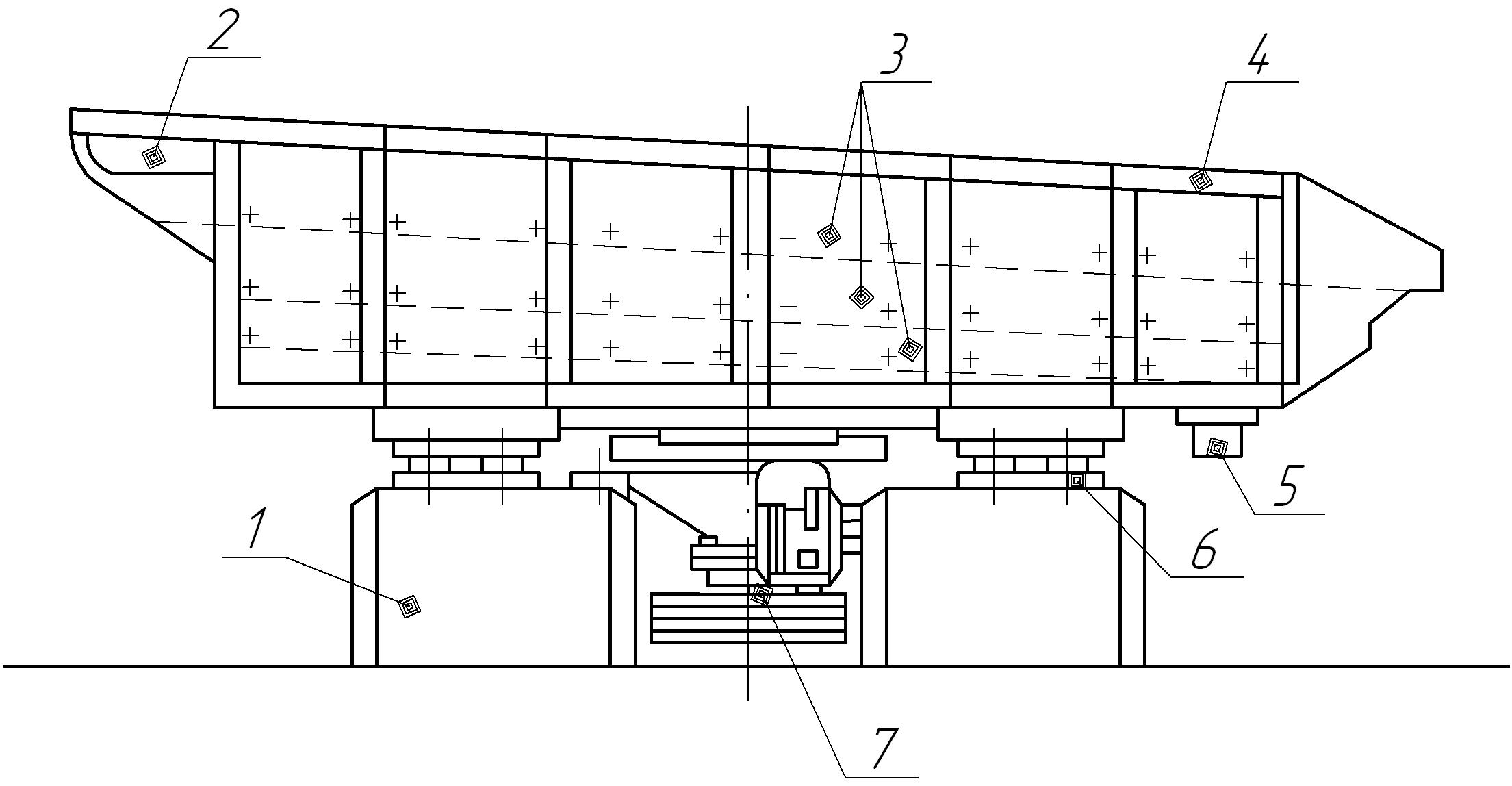

Рис. 8.1. Сортировка щепы СЩ-120:

1– фундамент, 2 – воронка, 3 – сита (верхнее, среднее, нижнее),

4 – короб, 5 – патрубок для выхода мелочи, 6 – опорные подшипники,

7 – привод

Под воз­действием электромагнитного поля металлические частицы притя­гиваются к полюсным наконечникам. Толщина слоя щепы на конвейере 130–150 мм, масса извлекаемых предметов до 15 кг.
