3. Структурна схема проекту локальної мережі.

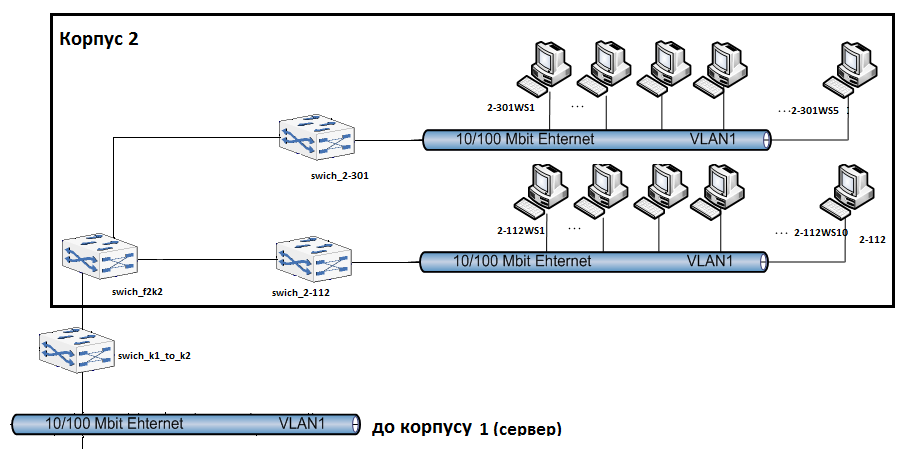

Р ис. 1.1. Корпус 2

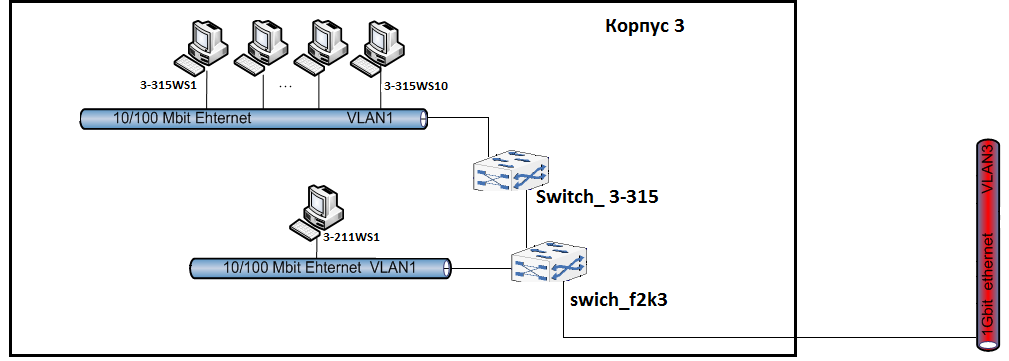

Р ис. 1.2. Корпус 3

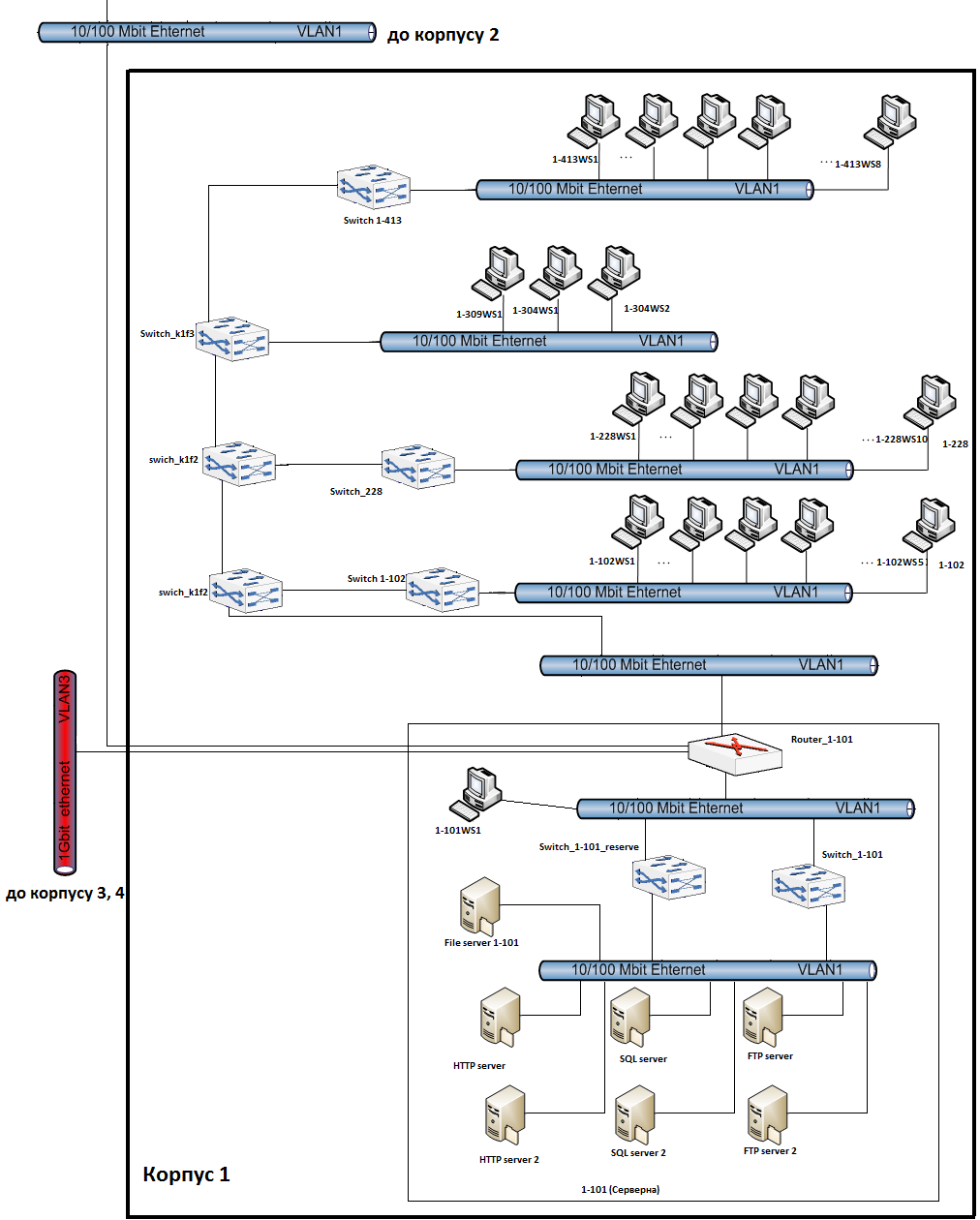

Рис. 1.3. Корпус 1

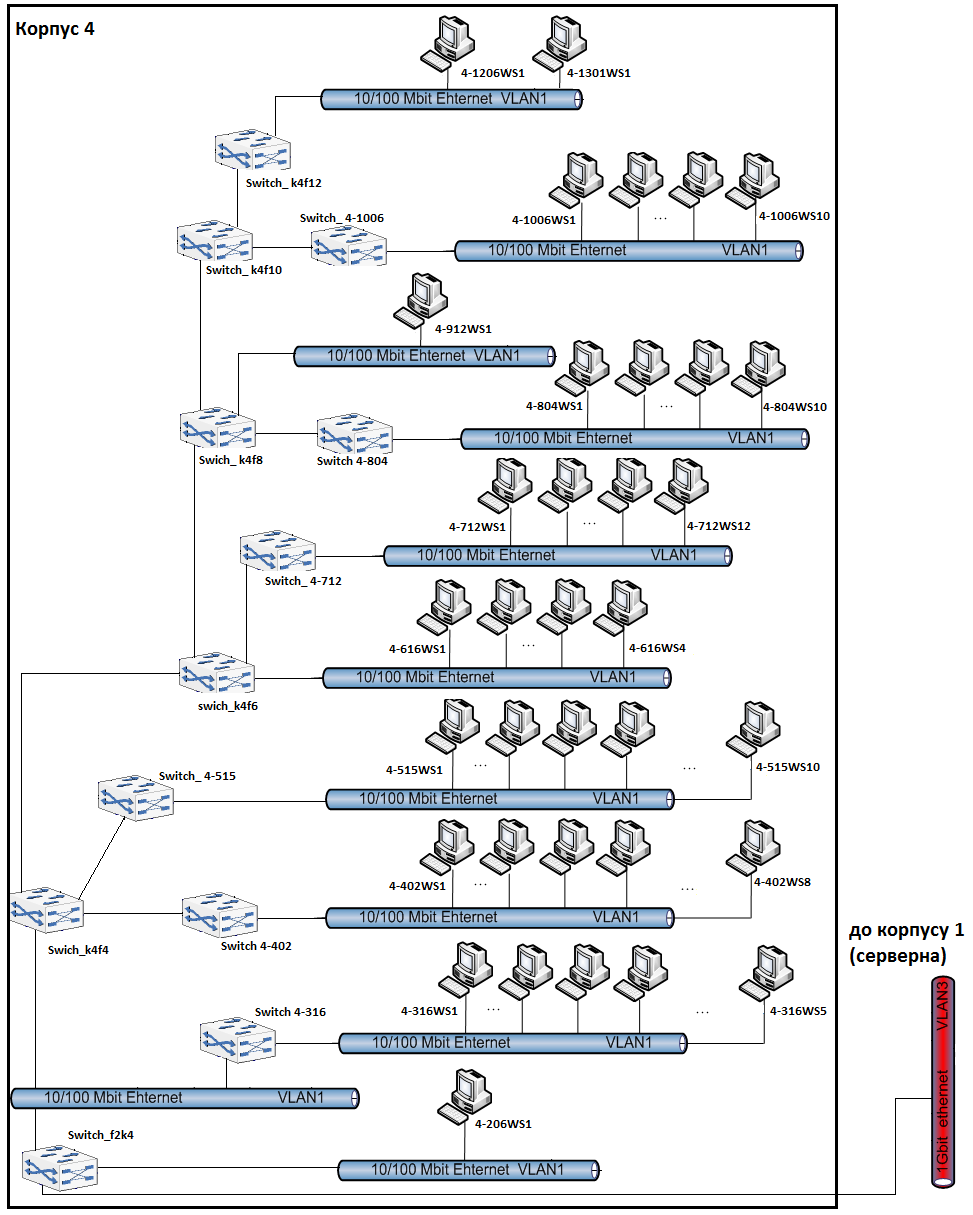

Р ис. 1.4. Корпус 4

4. Параметри імітованого трафіку та дані отриманні в результаті стрес-тесту.

Таблиця 5. Параметри імітованого трафіку.

Тип протоколу передачі даних	Розмір транзакції	Час між транзакціями
FTP	500 – 600 bytes	10 – 100 s
File client–server	500 – 600 bytes	0.02 s
SQL	500 – 600 bytes	0.05 – 0.1 s
HTTP	50 – 150 bytes	1 – 10 s

Для того щоб виявити вузли мережі, що можуть вийти з ладу при збільшенні навантаження на мережу проведемо декілька стрес-тестів. Для цього почергово будемо збільшувати розмір транзакцій кожного протоколу передачі даних і провіряти пристрої мережі на наявність збоїв в роботі.

Таблиця 6. Параметри імітованого трафіку

при проведенні стрес-тесту №1.

Тип протоколу передачі даних	Розмір транзакції	Час між транзакціями
FTP	104500 – 105600 bytes	10 – 100 s
File client–server	500 – 600 bytes	0.02 s
SQL	500 – 600 bytes	0.05 – 0.1 s
HTTP	50 – 150 bytes	1 – 10 s

При збільшенні розміру транзакцій протоколу FTP у пристрої Switch_1-101 почалися збої в роботі.

Таблиця 7. Параметри імітованого трафіку

при проведенні стрес-тесту №2 .

Тип протоколу передачі даних	Розмір транзакції	Час між транзакціями
FTP	500 – 600 bytes	10 – 100 s
File client–server	3750 – 4250 bytes	0.02 s
SQL	500 – 600 bytes	0.05 – 0.1 s
HTTP	50 – 150 bytes	1 – 10 s

При збільшенні розміру транзакцій протоколу File client–server у пристрої Switch_1-101 почалися збої в роботі.

Таблиця 8. Параметри імітованого трафіку

при проведенні стрес-тесту №3 .

Тип протоколу передачі даних	Розмір транзакції	Час між транзакціями
FTP	500 – 600 bytes	10 – 100 s
File client–server	500 – 600 bytes	0.02 s
SQL	6150 – 6250 bytes	0.05 – 0.1 s
HTTP	50 – 150 bytes	1 – 10 s

При збільшенні розміру транзакцій протоколу SQL у пристрої Switch_1-101 почалися збої в роботі.

Таблиця 9. Параметри імітованого трафіку

при проведенні стрес-тесту №4.

Тип протоколу передачі даних	Розмір транзакції	Час між транзакціями
FTP	500 – 600 bytes	10 – 100 s
File client–server	500 – 600 bytes	0.02 s
SQL	6100 – 6200 bytes	0.05 – 0.1 s
HTTP	80500 – 80650 bytes	1 – 10 s

При збільшенні розміру транзакцій протоколу HTTP у пристрої Switch_1-101 почалися збої в роботі.

5. Статистичні характеристики всіх комутаторів розташованих на поверхах корпусів та в кімнатах, серверів та маршрутизаторів.

Таблиця 10. Статистичні характеристики всіх комутаторів розташованих на

поверхах корпусів та в кімнатах,

серверів та маршрутизаторів

№ обладнання	Середня завантаженість
Switch_k1f1	19,7 Mbit/s
Switch_Cisco_Catalyst_2924M_XL _1–101	87,4 Mbit/s
Switch_Cisco_Catalyst_2924M_XL _1–101_reserve	0,0 Mbit/s
Router_1–101	86,0 Mbit/s
File server 1–101	61,0 Mbit/s
HTTP server	0,03 Mbit/s
HTTP server (2)	0,03 Mbit/s
SQL server	12,4 Mbit/s
SQL server (2)	13,0 Mbit/s
FTP server	0,012 Mbit/s
FTP server (2)	0,01 Mbit/s
Switch_ Cisco SF100D–16P–EU_1–102	3,9 Mbit/s
Switch_Cisco_Catalyst_2924M_XL _k1f2	15,7 Mbit/s
Switch_ Cisco SF100D–16P–EU_1–228	7,7 Mbit/s
Switch_ Cisco SF100D–16P–EU_ _k1f3	8,1 Mbit/s
Switch_ Cisco SF100D–16P–EU_1–413	6,1 Mbit/s
Switch_ Cisco SF100D–16P–EU_k1_to_k2	10,8 Mbit/s
Switch_ Cisco SF100D–16P–EU _k2f2	10,8 Mbit/s
Switch_ Cisco SF100D–16P–EU _2–112	7,0 Mbit/s
Switch_ Cisco SF100D–16P–EU _2–301	3,8 Mbit/s
Switch_Cisco_Catalyst_2924M_XL _k3f2	8,3 Mbit/s
Switch_ Cisco SF100D–16P–EU_ 3–315	7,5 Mbit/s
Switch_Cisco_Catalyst_2924M_XL _ k4f2	47,8 Mbit/s
Switch_ Cisco SF100D–16P–EU_ 4–316	3,8 Mbit/s
Switch_ Cisco SF100D–16P–EU__ k4f4	13,6 Mbit/s
Switch_ Cisco SF100D–16P–EU_ 4–402	6,0 Mbit/s
Switch_ Cisco SF100D–16P–EU_ 4–515	7,5 Mbit/s
Switch_ Cisco SF100D–16P–EU_ k4f6	29,8 Mbit/s
Switch_ Cisco SF100D–16P–EU_4–712	9,1 Mbit/s
Switch_ Cisco SF100D–16P–EU_ k4f8	17,4 Mbit/s
Switch_ Cisco SF100D–16P–EU_ 4–804	7,6 Mbit/s
Switch_ Cisco SF100D–16P–EU_ k4f10	7,7 Mbit/s
Switch_ Cisco SF100D–16P–EU _4–1006	7,6 Mbit/s
Switch_ Cisco SF100D–16P–EU_ k4f12	1,5 Mbit/s

Висновок: Даний проект локальної мережі університету був побудований

відповідно до варіанта з підбором параметрів трафіку відповідно до пропускної здатності мережі і проведенням стрес-тестів, тим самим забезпечивши відсутність збоїв в роботі мережевого устаткування, з можливістю подальшого масштабування мережі та резервуванням основних каналів.

Список використаних джерел 1. С.Бобровскі. Oracle7 і обчислення клієнт / сервер. М: ЛОРІ. 1996 2. С.Орлов. Windows NT 5.0: що на обрії?. LAN Спец. випуск 1997 3. К.Пьянзін. Мережеві ОС в гетерогенному середовищі. LAN Magazine / російське видання 96 4. Ф.Зубанов. Вибір «профі». М: Видавничий відділ «Російська Редакція». 1996 5. К.Стінсон. Ефективна робота в Windows 95. З–П: ПІТЕР. 1997 6. С.Дунаев. UNIX SYSTEM V. Release 4.2. M: Діалог–МІФІ.1995 7. Технологія електронних комунікацій. Т.5: Стандартизація електронних документів та методів їх обробки. М: Екотрендз, 1991. 8. Оліфер "Комп'ютерні мережі Принципи, технології, протоколи" 2001 9. Журнал «Технології та засоби зв'язку», № 2, серпень–сенябрь1997г. 10. Таненбаум Е. Комп'ютерні мережі. СПб: Пітер. 2003.

11. Тимченко О.В. Різниці високих порядків нерекурсивної і рекурсивної фільтрації // Моделювання та інформаційні технології. // Зб. наук. пр. ІПМЕ НАН України – Вип.5 – К.:2000. – С.9 – 17.

12. В.Горлач. Основи комп'ютерних мереж. Електронний підручник.   1999-2004

13.  В.Олексюк,Н.Балик,А.Балик. Організація комп’ютерної локальної мережі. Видавництво: Тернопіль, 2006р.

14. Олифер Виктор, Олифер Наталья. Компьютерные сети. Принципы, технологии, протоколы. Издательство: Питер, 2012

15. Левченко О.М. Основи інтернету, Видавнича група BHV (2012)

16. Е. Вілсон. Моніторинг і аналіз мереж, Видавництво Лорі, 2013 17. Є. Смирнова. Технології сучасних мереж Ethernet. Методи комутації та управління потоками даних. Видавництво BHV, 2012

18. Е. Таненбаум Комп'ютерні мережі. 5-е вид. Видавництво Пітер, 2013

19. В. Казім, І. Коттер, Р. Прокді Залізо 2012. Путівник по комп'ютерним пристроям і комплектуючим. Видавництво Наука і техніка, 2012

20. Чекмарьов Ю. Короткий курс комп'ютерних мереж. Видавництво: ДМК, 2012
