Спецификация железобетонных конструкций

№ п/п	Железобетонная конструкция
	Наименование и марка	Эскиз	Основные размеры, мм			Масса элемента, т	Количество, шт	Общая масса, т	Примечание
			l	b	h
1	2	3	4	5	6	7	8	9	10

Таблица 3

Ведомость объемов строительно-монтажных работ

№ п/п	Наименование работ	Единица измерения	Обоснование, формула подсчета	Объем работ	Примечание
1	2	3	4	5	6

Таблица 4

Ведомость трудоемкости работ и заработной платы

№ п/п	Обоснование	Наименование работ	Единица измерения	Объем работ, у.е.	Норма времени	Расценка, руб,	Машины						Рабочие
							Наименование марка	Количество, шт.	Машиноемкость, маш.-см.	Стоимость маш.-см.	Стоимость эксплуатации машин, руб.	Состав звена		Трудоемкость, чел.-см.	Заработная плата рабочих, руб.
1	2	3	4	5	6	7	8	9	10	11	12	13		14	15

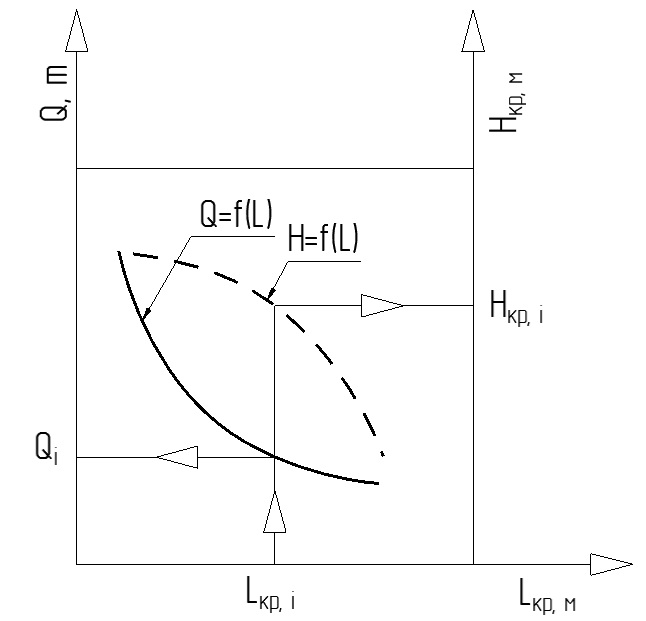

Зависимость грузоподъемности крана от вылета крюка на графиках показывают сплошной линией, а высотную характеристику - зависимость высоты подъема крюка от вылета - штриховой линией (рис. 9).

Для выбранного крана значение грузоподъемности Q, соответствующее вылету крюка , должно быть не менее требуемого параметра на этом вылете.

Обратную засыпку грунтом пазух котлована после монтажа плит перекрытий и гидроизоляции стен производят бульдозерами или экскаваторами послойно с уплотнением каждого слоя (40-50 см) электрическими трамбовками (технические характеристики трамбовок даны в ЕНиР Е2-1).

Рис.9. Пример грузовых и высотных характеристик кранов

3.7. Состав исполнителей, трудоемкость работ и заработная плата рабочих

Для определения профессионального и квалификационного состава рабочих, их численности простые процессы разбивают на отдельные операции. Профессия и разряд рабочего, выполняющего каждую операцию, устанавливаются действующим "Единым тарифно-квалификационным справочником работ и профессий рабочих, занятых в строительстве и на ремонтно-строительных работах" (ЕТКС). Нормы времени на выполнение операций устанавливаются на основании хронометрических измерений. Для типовых, традиционных операций и процессов эти данные имеются в картах трудовых процессов или в технологических картах, в составе которых приведены пооперационные графики выполнения процессов.

В соответствии с ритмом выполнения основных процессов, определяется ритм дополнительных и вспомогательных процессов (погрузочные работы и

т.д.) на захватке. Затем определяется количественная потребность в специалистах определенной профессии каждого разряда по звеньям, разделив трудоемкость на ритм работы. Сложив количество специалистов по разрядам, получаем общее число рабочих в основном и дополнительных звеньях и в целом в комплексной бригаде. Расчет состава исполнителей удобно производить в табличной форме (табл. 5.).

Таблица 5
