4.4 Кріплення укосів
Укоси земляних гребель (верховий і низовий) повинні бути закріплені спеціальними кріпленнями, які розраховуються на дію хвиль, льоду, атмосферних опадів, вітру та інших чинників, які руйнують укіс.
4.4.1. Верховий укіс
Для захисту укосу рекомендується розглядати бетонне (залізобетонне) кріплення. В задачу проектування кріплення входить: а) визначення товщини кріплення, б) підбір зворотного фільтра , визначення границь кріплення.
Верхньою границею кріплення вважається відмітка гребеня греблі, нижня – на глибині нижче рівня мертвого об'єму (РМО) на 2 h1%
↓НГК=↓РМО- 2h1%. (4.3.8)
↓НГК=333,375-2*1,86=329,655м
В кінці кріплення для попередження сповзання його по укосу влаштовується упор із каменю чи бетону.
Підготовка під кріплення , яка відіграє роль зворотного фільтра , може бути виконана із одного або двох шарів матеріалів з різними по розміру частинками, але для цього може бути застосовано рулонне шлаковолокно, мінеральна вата і ін. Кількість шарів підготовки, їх товщина, а також вид матеріалу вибираються в залежності від матеріалу укосу і типу кріплення. Укіс буде закріплено плитами, то під ними повинна бути влаштована суцільна підготовка із щебеню товщиною t = 0,2…0,3 м, а в місцях розташування швів необхідно укладати проти суфозійні шпонки (плити ПС) .
Рис. 4.3 Кріплення верхового укосу
4.4.2. Бетонні і залізобетонні кріплення
Бетонне або залізобетонне кріплення виконується у вигляді збірних або монолітних плит, розміри яких і товщина знаходяться в результаті розрахунків на міцність і стійкість.
Розміри плит вибираються виходячи із умов транспортування і зручності укладання на укіс (в межах 5 х 5м), а їх товщину допускається визначати за формулою

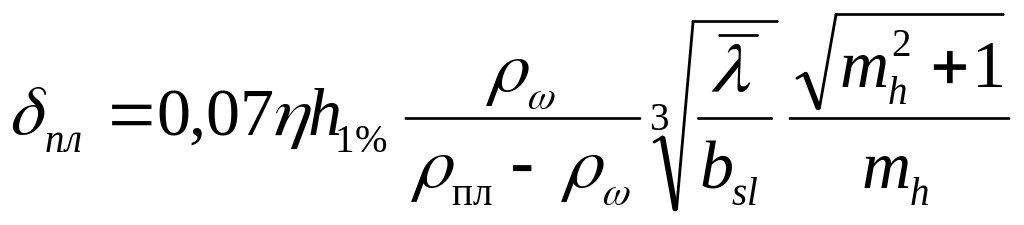

(4.3.9)
η=1,1 для збірних плит, h1% - висота хвилі 1% забезпеченості, h1% =1,86м,
ρпл
–
щільність матеріалу плити ρпл
=2,4
т/м3,
– середня довжина хвилі.
=23,76 м, ρω – густина води, ρω=1 т/м3, mh – коефіцієнт закладання укосу,
mh=3,0; bsl – розмір сторони плити, що розташована перпендикулярно урізу води, м bsl =3м.
4.4.3 Кріплення низового укосу
Кріплення низового укосу, яке необхідне для захисту його від дії атмосферних чинників і можливого руйнування землерийними тваринами, може бути виконано у вигляді відсипки шару щебеню або гравію товщиною 0,2…0,3 м якщо укіс складено крупними і середніми пісками.
Рис. 4.4 Кріплення низового укосу
4.5 Дренажні обладнання
Дренажні обладнання необхідно проектувати для організованого відведення фільтраційної води, попередження виникнення фільтраційних деформацій. В курсовому проекті приймаю – дренажну призму. Дренажна призма (банкет) – відсипка з каменю у вигляді трапеції, висота якої залежить від положення максимального рівня води нижнього б'єфу з урахуванням запасу на можливе хвилювання води hs =0,5м. Глибина води нижнього б'єфу Н2 визначається по кривій Q=f(h) для Qmax . Ширина призми по верху bдр приймається 2м, коефіцієнт закладання укосу, який межує з тілом греблі m = 1,2, а зовнішнього mз =1,5. Зі сторони греблі і основи дренаж повинен бути обсипаний зворотним фільтром з товщиною кожного шару 0,3м.
Рис. 4.5 Схема дренажної призми
