1.3.4. Лестницы.
В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок, расположенных в лестничных клетках шириной в свету 2540 мм, ограждённых капитальными стенами толщиной 380 мм.
Ширина одного лестничного марша 1200 мм. Длина проекции – 2400 мм.
Ширина этажных и междуэтажных площадок 1500 мм и 1700мм.
1.3.5. Перегородки.
Межквартирные перегородки выполнены из блоков газосиликатных толщиной 100 мм в 2 слоя с воздушной прослойкой толщиной 80 мм.
Межкомнатные перегородки выполняются из газосиликатных блоков толщиной 100 мм,
а также из эффективного кирпича М75 толщиной 120 мм.
Перегородки в санузлах выполняются толщиной 90 мм из эффективного кирпича М75 на
ребро на цементно-песчаном растворе М50; в помещениях подвала перегородки выполняются неармированные из силикатного кирпича толщиной в 1/2 кирпича.
1.3.6. Крыша.
Крыша скатная.
Водоотвод со скатной крыши – организованный по наружным водостокам диаметром 150мм. Для обеспечения водоотвода уклон крыши .
Деревянные конструкции стропильной системы запроектированы из лесоматериала хвойных пород по ГОСТ 24 454-80. Влажность древесины не более 20 %.
Несущими элементами являются деревянные наслонные стропила, установленные с шагом 850,950,1000,1050 и 1100 мм. Элементы стропил, соприкасающиеся с кирпичной кладкой тщательно антисептируются. Торцы прогонов, балок и стропил обернуть прокладкой из двух слоёв толя. Стропильные ноги крепятся через одну скрутками из проволоки Ø4 S240 к ершам, заделываемым в кирпичную стену. На стропильные ноги набивают сплошной настил, служащий основой для укладки пароизоляционной плёнки. Пленка крепится с помощью брусков к контробрешетке. Металлочерепицу крепят, прибивая к контробрешетке.
На чердачное перекрытие укладывают 1 слой пароизоляционной плёнки; в качестве утеплителя – слой пенополистирола ПСБ-25 толщиной 150 мм, по утеплителю устраивают цементно-песчаную стяжку М150 повышенной жёсткости армированную сеткой 150х150 мм Ø4 S240 толщиной 40 мм.
1.3.7. Полы.
Таблица 2. Экспликация полов.
Наимено-вание помещения |
Тип по-ла |
Схема пола и тип пола по серии |
Элементы пола и их толщина, мм |
Площадь, м2 |
ПЕРВЫЙ ЭТАЖ |
||||
Жилые комнаты, прихожие, внутрикварти- рные коридоры, кухни. |
1 |
|

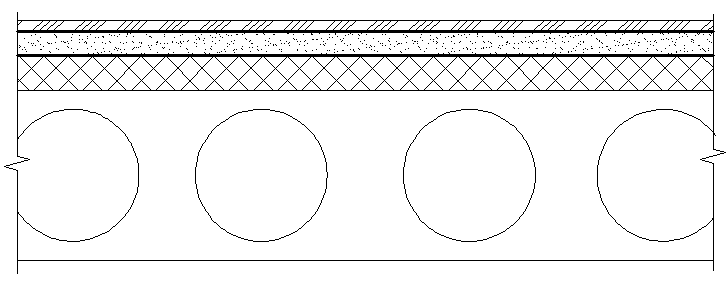

Линолиум на теплозвукоизолирующей подоснове Прослойка из клеящейся мастики – 1мм. Цементно-песчаная стяжка – 60мм Пароизоляция (1 слой полиэтиленовой плёнки) Утеплитель- пенополистирол – 45мм Ж/Б плита перекрытия – 220 мм |
279,48 |
Ванные комнаты, туалеты |
2 |
|

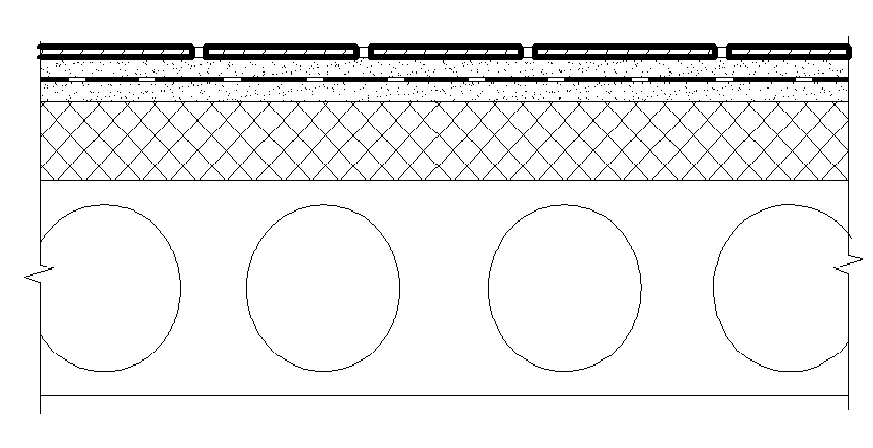

Покрытие – плитка керамическая крупноразмерная на клею –10 мм Стяжка из цементно-песчаного раствора М150-40мм Полиэтиленовая пленка -1мм Стяжка из цементно-песчаного раствора М100-20 мм Утеплитель – плиты пенополистерольные – 80мм. Ж/Б плита перекрытия – 220 мм.
|
29,2 |
|
3 |
|
Линолиум на теплозвукоизолирующей подоснове Прослойка из клеящейся мастики – 1мм. Цементно-песчаная стяжка – 60мм Пароизоляция (1 слой полиэтиленовой плёнки) Утеплитель- пенополистирол – 45мм Ж/Б плита перекрытия – 220 мм |
59,94 |
Тамбуры входов, лестничная, электрощитовая, подсобное помещение. |
4 |
|
Покрытие – плитка керамическая крупноразмерная на клею –10 мм Стяжка из цементно-песчаного раствора М150-40мм Полиэтиленовая пленка -1мм Стяжка из цементно-песчаного раствора М100-20 мм Утеплитель – плиты пенополистерольные – 80мм. Ж/Б плита перекрытия – 220 мм |
25,58 |
Лоджии (на все этажи) |
5 |
|

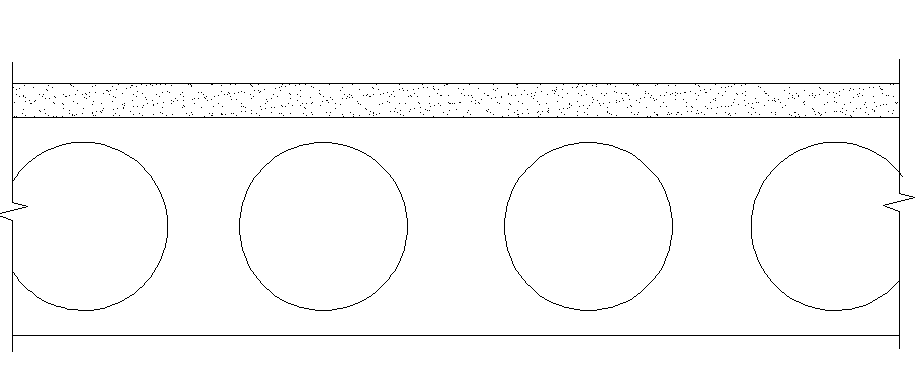

Выравнивающая стяжка F150 из цементно-песчаного р-ра М150-30мм Плита перекрытия-220мм. |
98,28 |
Лестничные площадки (на все этажи) |
6 |
|

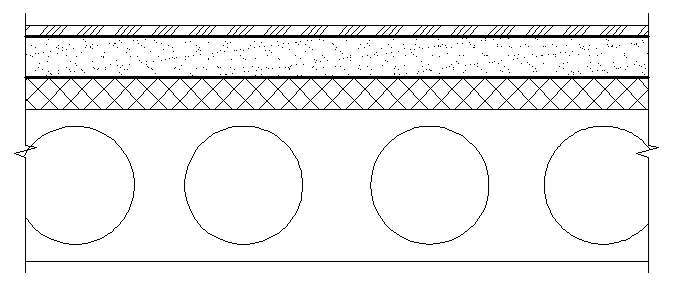

Бетон мозаичного состава С25/30-20мм Стяжка из цементно песчаного р-ра М150-40мм Полиэтиленовая пленка 1 слой Пенополистерол- 40мм Плита перекрытия-220мм. |
24,39 |
ТИПОВОЙ ЭТАЖ |
||||
Жилые комнаты, прихожие, внутрикварти- рные коридоры, кухни, кладовые |
7 |
|

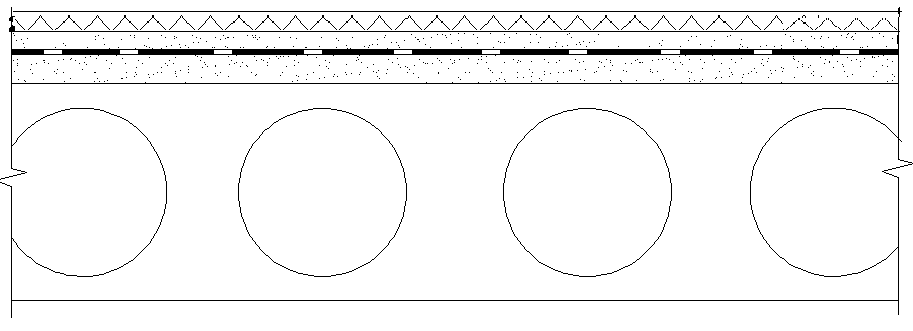

Линолиум на тканевой подоснове -5мм Прослойка из клеящейся мастики – 1мм. Цементно-песчаная стяжка – 50мм Пароизоляция (1 слой полиэтиленовой плёнки) Звукоизоляция– 20мм Ж/Б плита перекрытия – 220 мм |
558,96 |
Ванные комнаты, туалеты |
8 |
|

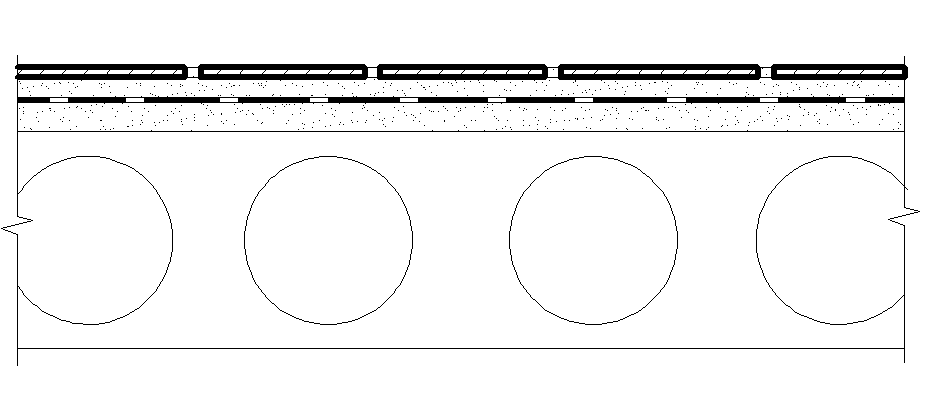

Керамическая плитка ПНГ 300*300*мм, на клеевом р-ре-12мм. Выравнивающая стяжка из ц/п р-ра М150 – 50 мм Гидроизоляция – 1 слой гидростеклоизола Стяжка из цементно-песчаного раствора М100-30 мм Ж/Б плита перекрытия – 220 мм.
|
58,4 |
Внеквартирные
коридоры
