24. Сущность и способы геометрического нивелирования.
См. выше.
25.Устройство и классификация нивелиров. Назначение основных частей.
Все нивелиры по точности делятся на три основные группы
1. Высокоточные – Н-05 (для определения превышений с ошибкой не более 0,5 мм на 1км двойного хода).
2. Точные – Н-З (для определения превышений с ошибкой не более 3мм на 1км двойного хода).
3. Технические – Н-10 (для определения превышений с ошибкой не более 10мм на 1км двойного хода).
В этих обозначениях Н - от слова «нивелир».
По конструкции нивелиры подразделяются на две группы:
1. Нивелиры с цилиндрическим уровнем при зрительной трубе.
2. Нивелиры с компенсатором углов наклона (с индексом К, например, Н-ЗК ).
Часть моделей нивелиров Н-З и Н-10 выпускается с лимбами, которые служат для измерения горизонтальных углов (например, нивелиры Н-3Л, Н-10КЛ). Последующие модификации базовых моделей имеют перед буквой Н цифру 2 или 3, например 2Н-10Л.
НИВЕЛИРЫ С ЦИЛИНДРИЧЕСКИМ УРОВНЕМ
Основными частями таких нивелиров являются: 1 - подставка с тремя подъемными винтами 12 (она служит в качестве основания прибора); 2 - элевационный винт (служит для приведения в нуль-пункт пузырька цилиндрического уровня 4 ); 3 - окуляр; 5 – кремальера; 6 - визир (для наведения на рейку «от руки»); 7 – объектив; 8 - закрепительный и 9 - наводящий винты зрительной трубы; 10 - круглый уровень (служит для приведения нивелира в рабочее положение с помощью подъемных винтов 12 ); 11 – исправительный винт круглого уровня ( 3 шт.).
У нивелира Н-3 цилиндрический уровень контактный, изображения концов пузырька которого видны в левой части поля зрения трубы, что достигается специальной призменной системой.
Отсчет по рейке
1683
Нивелир Н-3: внешний вид (а), поле зрения трубы с изображением рейки с обратной (б) и прямой (в) оцифровкой шкалы
Нивелирные рейки применяются деревянные с сантиметровыми шашечными делениями. На нивелируемых точках рейки устанавливают вертикально. Связующие точки нивелирного хода закрепляют колышками, башмаками или костылями. Отсчет по рейке берется по средней нити сетки с точностью до 1мм. Перед каждым отсчетом пузырек цилиндрического уровня 4 приводят в нуль-пункт («в контакт») с помощью элевационного винта 2.
26. Проверки нивелира. Порядок юстировки.
Выполнить поверки
нивелира значит - проверить
соблюде-ние
идеальной геометрической схемы прибора.
Основное тре-бование, которое должен
удовлетворять нивелир - это параллельность
оси UU
цилин-дрического уровня 4
и визирной
оси VV
зрительной трубы.
Другие
требования (параллельность
оси
U1U1
круглого
уровня 10
и оси вращения прибора
ОО,
а также перпендикулярность
средней нити mm
сетки и оси ОО
) носят второстепенный характер и служат
для удобства пользования нивелиром.
Cетка
нитей
m
V
V

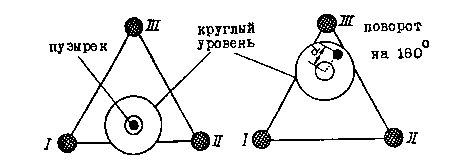

1-я поверка - ось круглого уровня U1U1 должна быть параллельна оси вращения прибора ОО (U1U1 // ОО ).Это необходимо для того, чтобы, после приведения пузырька круглого уровня 10 в нуль-пункт, ось ОО заняла отвесное положение. Поверку выполняют так:
Вначале
подъемными вин-тами I,
II
и
III
приводят пузырек круглого уровня 10
в нуль-пункт. Затем поворачи-вают трубу
(поворачивается вместе
с ней и круглый уровень 10)
на 180°.
Если пузырек остался в нуль-пункте, то условие поверки вы-полнено. Если пузырек сошел с нуль-пункта, то его перемещают по направлению к нуль-пункту на половину схода d/2 с помощью исправительных винтов 11 уровня. Поверку и юстировку повторяют до тех пор, пока пузырек не остается в нуль-пункте при любой ориентации зрительной трубы.

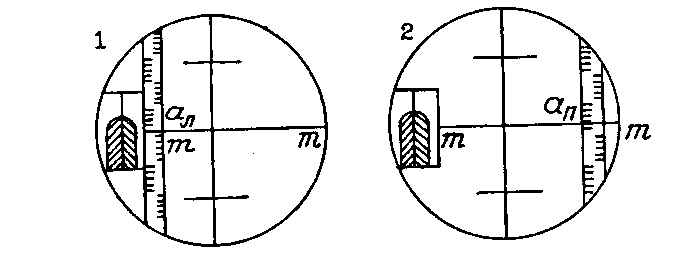

Приведя
нивелир в рабочее положение, визируют
на рейку, установленную в 50-70м от
при-бора. Берут отсчеты по рейке аЛ
и
аП,
помещая
ее изображение с
помощью наводящего винта 9
в левую - правую части поля зрения трубы.
Условие поверки выполнено, если аЛ
=
аП
.
В
противном слу-чае оправу сетки необходимо
развернуть так, чтобы отсчет по сред-ней
нити был равен:
а = (аЛ
+ аП):2.
Эту поверку можно выполнить путем наведения вертикальной нити сетки на нить свободно висящего отвеса. Они должны совпадать.
3-я поверка (основная) - ось UU цилиндрического уровня 4 должна быть параллельна визирной оси VV зрительной трубы (UU // VV). Этим обеспечивается принцип геометрического нивелирования: при положении пузырька цилиндрического уровня 4 в нуль-пункте его ось UU горизонтальна. И если она параллельна VV , то VV также будет горизонтальна.
Поверка выполняется методом двойного нивелирования «вперед» двух точек. На местности на расстоянии 50-70м друг от друга закрепляют колышками две точки А и В. В точке А устанавливают нивелир так, чтобы окуляр располагался примерно над ней и приводят прибор в рабочее положение. Измеряют высоту инструмента i1 и берут отсчет b по рейке, установленной на точке В (при этом пузырек цилиндрического уровня необходимо привести в нуль-пункт с помощью элевационного винта 2).
Затем нивелир устанавливают в точке В, приводят в рабочее положение, измеряют высоту инструмента i2 и берут отсчет а по рейке, установленной в точке А. Оставив нивелир в точке В, проверяют, выполняется ли условие поверки.
Так, если UU не параллельна VV, то вместо правильных от-счетов а0 и b0 будут взяты неправильные отсчеты а и b, содержащие одну и ту же ошибку х. Выразим в обоих случаях значение пре-вышения h между точками: h=i1 – b0 = i1 – (b – x), h=a0 - i2=(a – x) - i2 ,
но поскольку эти равенства одинаковы, то приравняв их между собой, имеем i1–(b–x)=(a– x)-i2 ,отсюда 2x=a+b–i1–i2, следовательно:
.
Величина
x
не должна превышать ±4 мм. Если x
получился больше (по модулю), то производят
юстировку
(регулировку):
ЮСТИРОВКА
1. Для второй станции (поскольку нивелир остался в точке В) вычисляют правильный отсчет а0 = а – x с учетом знака x.
2. Наводят зрительную трубу на рейку в точке А и элевационным винтом 2 устанавливают среднюю нить сетки mm на правильный отсчет а0. При этом визирная ось трубы VV займет горионтальное положение, но пузырек цилиндрического уровня 4 сместится с нуль-пункта.
3. Исправительными винтами уровня 4 пузырек возвращают в нуль-пункт. Теперь UU и VV горизонтальны, - значит параллельны.

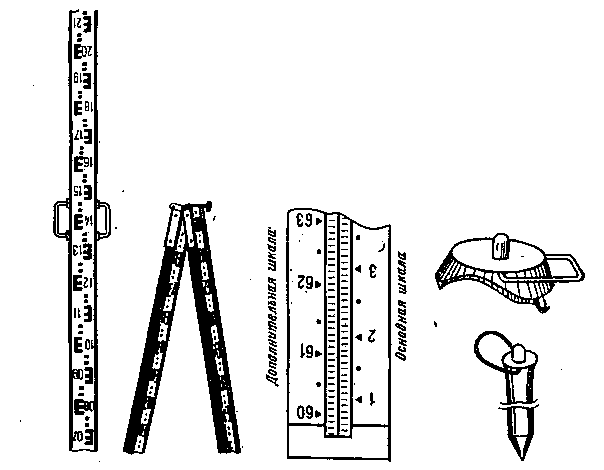

Рейка
цельная
Костыль
Башмак
Рейка
с инварной полосой
Рейка
складная
При
нивелировании применяются рейки РН-05,
РН-З
и РН-10
(здесь РН
обозначает - рейка нивелирная).
Рейка
РН-05
длиной 3м и 1,2м с инварной полосой, на
которой нанесены две штриховые
шкалы, предназначена для высокоточного
нивелирования.
Рейка РН-3 длиной 1,5м, 3м и 4м (3-метровые рейки могут быть цельные или складные, 4-метровые – складные) используется для точного нивелирования.
Рейка РН-10 длиной 4м складная, предназначена для технического нивелирования.
На рейках РН-З и РН-10 на одной стороне нанесены сантиметровые шашечные деления черным цветом, на другой стороне - красным. Нуль делений черной стороны совпадает с опорной плоскостью пятки рейки, на красной стороне с плоскостью пятки совпадает отсчет 4687 или 4787 мм.
Для обозначения дополнительных характеристик реек применяются индексы: С - складная, П - прямая оцифровка шкал. Например, РН-10-ПС-4000 - рейка нивелирная с прямой оцифровкой, складная, длиной 4000 мм.
