7.Измерить превышение между двумя точками способом геометрического нивелирования.

1. Нивелир устанавливают посредине между нивелируемыми точками и приводят в рабочее положение по круглому уровню 10.

2. Наводят зрительную трубу на рейку, установленную на зад-ней точке, приводят пузырек цилиндрического уровня «в контакт» с помощью элевационого винта 2 и по средней нити сетки берут отсчет в мм сначала по черной, а затем по красной сторонам рейки.

3. Наводят трубу на рейку, установленную на передней точке и действия п.2 повторяют.

4. Вычисляют превышение как разность задних и передних отсчетов.

Примечание:

• все записи ведутся в нивелирном журнале установленного образца;

• если рейка односторонняя (как РН-05), то после выполнения пп.1-3 меняют высоту инструмента и действия пп.1-3 повторяют, а затем выполняют п.4, получая для контроля два значения пре-вышения;

• если на станции имеются промежуточные точки, то отсчет на них берут лишь по черной стороне рейки (если рейки двух-сторонние), либо при втором горизонте инструмента (если рейки односторонние).

8.Определить прямоугольные координаты точки на карте

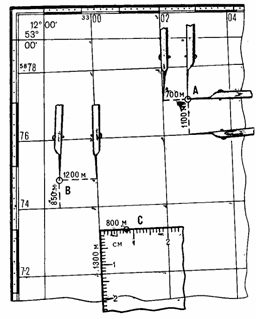

Определение прямоугольных координат объекта по карте циркулем. Циркулем измеряют по перпендикуляру расстояние от данного объекта до нижней километровой линии и по масштабу определяют его действительную величину. Затем эту величину в метрах приписывают справа к подписи километровой линии, а при длине отрезка более километра вначале суммируют километры, а затем также приписывают число метров справа. Это будет координата объекта Х (абсцисса).

Таким же приемом определяют и координату Y (ординату), только расстояние от объекта измеряют до левой стороны квадрата, При отсутствии циркуля расстояния измеряют линейкой или полоской бумаги.Пример определения координат объекта А показан на рис. 18:

Х= 5 877100; У = 3 302 700.

Здесь же дан пример определения координат объекта В, расположенного у рамки листа карты в неполном квадрате:

Х= 5 874 850; Y = 3 298 800.

Рис. 18. Определение прямоугольных координат объектов по карте

9.определить длину линии с помощью поперечного масштаба.

2X2 сетка

10.Построить продольный профиль по заданному на карте направлению.

Оцифруйте номограмму нормального поперечного масштаба для численного масштаба карты 1:10000, то есть определите величину его основания, десятую и сотую части основания.

Для этого вначале обратите внимание, что в данном масштабе одному сантиметру на карте соответствует 100 м на местности, одному миллиметру – 10 м, 0,1 мм – 1 м.

Длина основания нормального поперечного масштаба (рис. 4) равна 2 см, что соответствует на местности 200 м в масштабе карты 1:10000. Десятая часть основания составит 20 м, а его сотая часть – 2 м. Поэтому оцифровка поперечного масштаба для численного масштаба карты 1:10000 будет следующая: 200–20–2 м.

2. Определите с помощью–циркуля измерителя и поперечного масштаба прямоугольные координаты заданной точки 1, выразив их в метрах. Методика таких определений изложена выше (см. стр. 9). Обозначьте на карте измеренные Вами отрезки Х₁ и У₁.

3. По заданным прямоугольным координатам точки 2 нанесите её на карту. Прежде чем наносить точку, определите, в каком квадрате километровой сетки она находится. Затем, откладывая с помощью циркуля–измерителя и поперечного масштаба от линий километровой сетки соответствующие отрезки Х₂ и У₂ , найдите положение этой точки.

4. С помощью поперечного масштаба определите в метрах расстояние S_1-2 между точками 1 и 2 на карте (рис. 5). В нашем примере оно равняется 449 м (см. рис. 4).

5. Определите дирекционный угол и румб направления 1–2 и 2–1. Дирекционный угол _1–2 (см. рис. 5) измерьте с помощью транспортира (у нас _1–2 = 12430'). Вычислите румб r_1–2 = 180–2430' = 5530', название которого ЮВ. Вычислите дирекционный угол _2–1= _1–2 +180^○ и румб r_2–1 (в нашем примере _2–1 = 304^○30' , r_2–1 = 360^○–304^○30' = 55^○30', название румба СЗ).

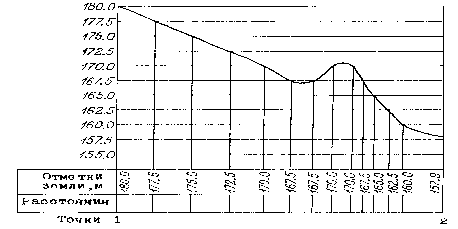

6. Постройте продольный профиль по линии 1–2 или 2–1 в зависимости от её ориентировки. В графу «Расстояния» перенесите с карты точки пересечения Вашей линии с горизонталями и выпишите их отметки в графу «Отметки земли», помня, что отметки горизонталей кратны высоте сечения рельефа 2,5 м.

Рис. 6. Построение продольного профиля

Проведите через 5 мм ряд параллельных линий. Приняв этот интервал равным высоте сечения рельефа, оцифруйте линии в соответствии с отметками земли. Над всеми точками восстановите перпендикуляры до их пересечения с соответствующими горизонтальными линиями. Полученные точки профиля соедините плавной кривой, чертеж оформите в соответствии с рис. 6.

Горизонтальный масштаб профиля равен масштабу карты, а вертикальный масштаб определится из соотношения: 5 мм на профиле соответствуют высоте сечения рельефа 2,5 м (или 2500 мм), что дает нам масштаб 1:500. Если параллельные линии провести через 10 мм, то вертикальный масштаб профиля будет 1:250.

Нивелир

1. Установите на штативе нивелир и закрепите его становым винтом.

Приведите нивелир в рабочее положение. Для этого поверните зрительную трубу и расположите круглый уровень 6 между двумя любыми подъёмными винтами. Вращая эти винты в разные стороны, выведите пузырёк круглого уровня на воображаемую линию, соединяющую нуль-пункт уровня с третьим подъёмным винтом. Затем, вращая только третий подъёмный винт, выведите пузырёк в нуль-пункт. При необходимости все действия повторите. Добейтесь четкого изображения сетки нитей 13 путем вращения окулярной трубочки 10. Теперь Ваш нивелир готов к работе.

В тетради в табл. 2 перечислите в соответствии с рис. 7 название и назначение основных частей базовой модели нивелира Н-3.

4

На схеме нивелира в тетради (рис. 7б), обозначьте цифрами основные части нивелира, укажите его оси: ОО, VV, UU, U'U'.

2. Наведите по визирной планке 12 зрительную трубу на любую рейку в лаборатории. Отфокусируйте изображение рейки вращением кремальеры 9. Наводящим винтом совместите перекрестие сетки нитей 13 с изображением рейки. Элевационным винтом 5 приведите пузырёк цилиндрического уровня 11 в нуль-пункт.

В поле зрения трубы Вы видите изображения: рейки, сетки нитей и концов половинок пузырька цилиндрического уровня 11. Запишите отсчёт в миллиметрах, соответствующий положению средней горизонтальной нити сетки 13 (рис. 7в).

3. Определите превышение между тремя любыми точками, считая, что нивелирование производится с трёх станций способом «из середины». Все записи ведите в журнале нивелирования (табл. 3).

Внимание! Перед каждым отсчётом по рейке необходимо с помощью элевационного винта 5 привести пузырёк цилиндрического уровня 11 в нуль-пункт.

Работа выполняется в следующей последовательности:

_задних = 21906 (_з - _п):2 = +5,5 h_ср = +5

_{передних} = 21895 f_h = h_ср = +5 мм

_З - _П = +11 f_{h допустимая} = 5 мм = 5 = 9 мм

• возьмите отсчёты 1840, 6541 и 1538, 6237 по черной и красной сторонам реек №1 и №2 (станция 1); по разности задних и передних отсчётов найдите два превышения +302 и +304, которые не должны отличаться друг от друга не более, чем на 5 мм (если больше, то измерения повторите);

• смените высоту инструмента на 3–5 см; приведите нивелир в рабочее положение (станция 2); возьмите отсчёты по черной и красной сторонам реек №2 и №3; вычислите превышения;

• вновь смените высоту инструмента на 3–5 см; приведите нивелир в рабочее положение (станция 3); возьмите отсчёты по черной и красной сторонам реек №3 и №1; вычислите превышения.

Внимание! Передняя точка предыдущей станции становится задней на следующей станции, а проложенный Вами нивелирный ход называется замкнутым (он начинается с точки 1 и ею заканчивается).

4. Обработайте результаты нивелирования. Вычислите средние превышения на каждой станции, округляя их до целых миллиметров. Произведите постраничный контроль путем сравнения полуразности сумм задних и передних отсчетов с алгебраической суммой средних превышений (они должны быть равны в пределах округлений средних превышений).

Произведите оценку точности нивелирования, сравнив полученную Вами высотную невязку f_h c допустимой величиной f_{h доп.}. Распределите высотную невязку f_h с обратным знаком поровну на каждое среднее превышение.

5. Вычислите абсолютные отметки точек 1, 2, 3, приняв отметку первой точки 1 равной 10 м (20 м, 30 м …) плюс количество метров, соответствующее Вашему номеру в списке группы (например, для двенадцатого 10+12 = 22,000 м). Вычислите отметки двух других точек 2 и 3, помня, что отметка передней точки равняется алгебраической сумме отметки задней точки и среднего превышения (с учетом поправки) между этими точками. Контролем служит получение вновь исходной отметки первой точки 1.

6. Вычислите дважды на каждой станции горизонт инструмента, прибавляя к отметке задней точки отсчёт по черной стороне рейки на этой точке и к отметке передней точки отсчёт по черной стороне рейки на этой точке. Контролем служит получение на каждой станции двух одинаковых результатов.
