4.Измерить превышение способом тригонометрического нивелирования.

1. Установите теодолит перед панно и приведите его в рабочее положение (центрируйте, горизонтируйте, ориентируйте):

Первые две операции Вам знакомы. Для ориентирования лимба закрепите его винт 3 и, вращая алидаду, установите на Г круге от руки отсчёт примерно равный 000'. Закрепите алидаду и вращением её наводящего винта 6 добейтесь того, чтобы отсчёт по горизонтальному кругу был точно равен 000'.

Затем, открепив Г лимб, наведите перекрестие сетки на ориентирный пункт (пирамиду) на панно и лимб закрепите. Точное наведение осуществите наводящим винтом 4 лимба. Проверьте отсчёт по горизонтальному кругу, который должен остаться равным 000'.

Внимание ! В дальнейшем все наведения на реечные точки осуществляются при закрепленном Г лимбе.

2. Измерьте с точностью до сантиметра высоту i инструмента и запишите её в журнал (табл. 8).

Распределите обязанности между членами бригады. Один работает у инструмента, другой ведёт записи в тахеометрическом журнале (табл. 8) и составляет áбрис тахеометрической съемки. В процессе работы обязанности исполнителей меняются.

3. Съёмку каждой реечной точки выполните в следующей последовательности:

наведите от руки зрительную трубу на рейку так, чтобы средняя горизонтальная нить сетки расположилась в районе отсчёта по рейке, приблизительно равного высоте инструмента i . Закрепите алидаду и трубу. Наводящим винтом алидады совместите вертикальную нить сетки с рейкой. Наводящим винтом трубы совместите одну из дальномерных нитей сетки с ближайшим дециметровым делением рейки. По другой дальномерной нити определите количество сантиметровых делений, заключенных между этими нитями. Полученный результат, соответствующий дальномерному расстоянию от теодолита до рейки, запишите в журнал (графы 1 и 2

5.Измерить расстояние нитяным дальномером

Нитяной Дальномер - разновидность оптического дальномера; зрительнаятруба, в поле зрения которой нанесена метка, напр. в виде 2 параллельныхнитей. База нитяного дальномера - переносная рейка с делениями. Нитянойдальномер наводят на рейку (визируют) ; расстояние до базы пропорциональночислу делений, видимых между нитями

6.Определить коллимационную ошибку в теодолите.

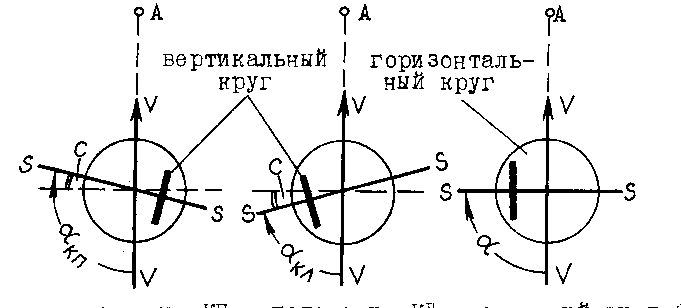

2-я поверка - визирная ось зрительной трубы должна быть перпендикулярна к горизонтальной оси вращения трубы (VVSS). Неперпендикулярность приводит к так называемой коллимацио-ной ошибке С .

А

положение КП положение КЛ наводящий винт 6и винты сетк

Приводят теодолит в рабочее положение, затем при закреп-ленном винтом 8 лимбе горизонтального круга визируют (например, при КП) на удаленную на 200-500м точку А, расположенную примерно на одном уровне с теодолитом, и берут отсчет ^’_КП. Снова визируют при закрепленном лимбе (уже при КЛ) на точку А и берут отсчет ^’_КЛ. Открепляют лимб горизонтального круга, переводят трубу через зенит и лимбом (винты 8 и 9) визируют на точку А при КП и берут отсчет ^’’_КП . Визируют при закрепленном лимбе (при КЛ) на точку А и берут отсчет ^’’_КЛ. Вычисляют коллимационную ошибку c:

,

которая не должна быть больше 2t . Если величина c превышает допуск, то производят юстировку:

1. Вычисляют отсчет  , соответствующий взаимно перпенди-кулярному положению осей VV и SS, то есть  = ^’’_КП – c .

2. Наводящим винтом алидады 19 устанавливают на лимбе горизонтального круга этот отсчет . При этом перекрестие сетки сместится с точки наводки А.

3. Боковыми исправительными винтами сетки возвращают ее вертикальную нить в точку А и для контроля поверку повторяют.

.
