ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«МОРДОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ИМЕНИ Н.П. ОГАРЕВА»

Светотехнический факультет

Кафедра метрологии, стандартизации и сертификации

КУРСОВАЯ РАБОТА

Разработка программы и методики испытаний термометров жидкостных стеклянных

Автор курсового проекта ________________________Т. В. Тишонкова

Обозначение курсовой работы___________КР-02069964-200503-16-12

Специальность_______200503____«Стандартизация и сертификация»

Руководитель работы ___________________________А. А. Борискина

Оценка_______________

Саранск

2012

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ

ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«МОРДОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ИМЕНИ Н.П. ОГАРЕВА»

Факультет Светотехнический

Кафедра метрологии, стандартизации и сертификации

ЗАДАНИЕ НА КУРСОВУЮ РАБОТУ

Студентка Тишонкова Татьяна Васильевна группа 403

1 Тема: Разработка программы и методики испытаний термометров жидкостных стеклянных

2 Срок представления работы к защите: до _____________2012 года

3 Исходные данные для работы:

3.1 ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний»

4 Содержание курсовой работы:

4.1 Введение

4.2 Общие сведения

4.3 Объект испытаний

4.4 Цель испытаний

4.5 Требования к изделию

4.6 Требования к материалам

4.7 Место и продолжительность испытаний

4.8 Методы испытаний

4.9 Пример расположения числовых отметок термометров палочного типа

5 Список использованных источников

Руководитель работы _______________________А. А. Борискина

Задание принял к исполнению _______________ _____________

Реферат

Пояснительная записка содержит 20 страниц, 2 источника.

СТАНДАРТ, ТЕРМОМЕТР, ЦЕНА ДЕЛЕНИЯ, ШКАЛА, КОНТРОЛЬ, ТОЧНОСТЬ.

Объектом исследования являются термометры жидкостные стеклянные.

Цель работы: Разработать программу и методику испытаний термометров жидкостных стеклянных.

Область применения - учебная цель.

Содержание

Введение

1 Общие сведения о термометрах жидкостных

2 Разработка программы и методики испытаний термометров жидкостных стеклянных

2.1 Объект испытаний

2.2 Цель испытаний

2.3 Требования к изделию

2.4 Требования к материалам

2.6 Место и продолжительность испытаний

2.7 Методы испытаний

2.8 Пример расположения числовых отметок термометров палочного типа

Заключение

Список использованных источников

Введение

Безопасность человека является одной из актуальнейших задач современного общества.

Программа и методика испытаний системы на этапе опытного функционирования предназначена для установления данных, обеспечивающих получение и проверку проектных решений, выявление причин сбоев, определение качества работ, показателей качества функционирования объекта, проверку соответствия объекта требованиям техники безопасности , продолжительность и режим испытаний.

Термометр — это датчик, который служит для измерения температуры воздуха, почвы, воды и многого другого. Они применяются во всех аспектах жизнедеятельности, потому что это прибор для измерения температуры воздуха, почвы и воды и прочего.

Прибор измерения температуры неприхотлив в обращении, поэтому может использоваться как в технике, так и в лабораторной практике.

В настоящее время существует огромное количество разновидностей градусников: жидкостные стеклянные, термометры расширения твердых тел, манометрические, термоэлектрические (термопары), термопреобразователи сопротивления и многие другие.

Каждый прибор предназначен для различных измерений температуры и измеряет температуру различными способами измерения.

1. Общие сведения о термометрах жидкостных

Термометр жидкостный (реже — жидкостный термометр), прибор для измерения температуры, принцип действия которого основан на тепловом расширении жидкости. Термометр жидкостный относится к термометрам непосредственного отсчёта. Для заполнения жидкостных термометров применяют ртуть, толуол, этиловый спирт, керосин, петролейный эфир, и т.д.

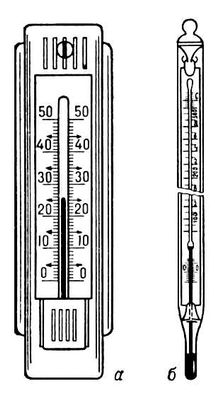

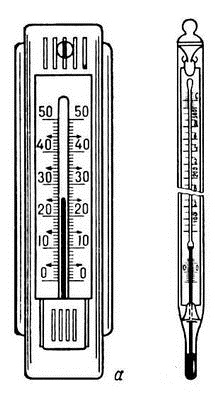

Рисунок 1- Термометр жидкостный:

а) с наружной шкалой

б) с вложенной шкалой

Широко применяется в технике и лабораторной практике для измерения температур в диапазоне от –200 °С до 750 °С. Термометр жидкостный представляет собой прозрачный стеклянный (редко кварцевый) резервуар с припаянным к нему капилляром (из того же материала). Шкала в °С наносится непосредственно на толстостенный капилляр (так называемый палочный термометр жидкостный) или на пластинку, жестко соединённую с ним (термометр жидкостный с наружной шкалой, рисунок-1а). Термометр жидкостный с вложенной шкалой (рисунок-1б) имеет внешний стеклянный (кварцевый) чехол.

Термометрическая жидкость заполняет весь резервуар и часть капилляра.

В зависимости от диапазона измерений Термометр жидкостный заполняют пентаном (от -200 °С до 20 °С), этиловым спиртом (от -80 °С до 70 °С), керосином (от -20 °С до 300 °С), ртутью (от -35 °С до 750 °С) и др.

Наиболее распространены ртутные термометры жидкостные, так как ртуть остаётся жидкой в диапазоне температур от -38 °С до 356 °С при нормальном давлении и до 750 °С при небольшом повышении давления (для чего капилляр заполняют азотом). Кроме того, ртуть легко поддаётся очистке, не смачивает стекло, и её пары в капилляре создают малое давление. Термометры жидкостные изготавливают из определённых сортов стекла и подвергают специальной термической обработке ("старению"), устраняющей смещение нулевой точки шкалы, связанное с многократным повторением нагрева и охлаждения термометра (поправку на смещение нуля шкалы необходимо вводить при точных измерениях). Термометры жидкостные имеют шкалы с различной ценой деления от 10 °С до 0,01 °С.

Точность термометров жидкостных определяется ценой делений его шкалы.

Для обеспечения требуемой точности и удобства пользуются термометры жидкостные с укороченной шкалой; наиболее точные из них имеют на шкале точку 0 °С независимо от нанесённого на ней температурного интервала.

Точность измерений зависит от глубины погружения термометров жидкостных в измеряемую среду. Погружать термометры жидкостные следует до отсчитываемого деления шкалы или до специально нанесённой на шкале черты (хвостовые термометры жидкостные). Если это невозможно, вводят поправку на выступающий столбик, которая зависит от измеряемой температуры, температуры выступающего столбика и его высоты. Основные недостатки термометров жидкостных — значительная тепловая инерция и не всегда удобные для работы габариты. К термометрам жидкостным специальных конструкций относят термометры метеорологические, метастатические, медицинские и др.

Термометры стеклянные жидкостные по назначению и области применения могут быть разделены на следующие группы:

- эталонные;

- лабораторные и специального назначения (ГОСТ 215-57);

- технические (ГОСТ 2823-73);

- метеорологические;

- термометры для сельского хозяйства;

- термометры бытовые.

Стеклянные жидкостные термометры, применяемые в технике, бывают следующих разновидностей:

- термометры, применяющиеся без введения поправок к их показаниям

- термометры широкого применения:

а) ртутные термометры (от -35 °С до +600°С);

б) жидкостные термометры с органическим наполнителем (от -185 °С до +300 °С).

- термометры, к показаниям которых вводятся поправки согласно свидетельству:

а) ртутные термометры повышенной точности (от -35 °С до +600 °С);

б) ртутные термометры для точных измерений (от 0 °С до 500°С);

в) жидкостные термометры с органическим наполнителем (от -80 °С до +100 °С).

ООО «СПЗ»

УТВЕРЖДАЮ

Руководитель______________________________________________________

(должность, Ф. И. О.)

_____________________________

(расшифровка подписи)

_____________________ __________________________

(место для печати) (дата)
