5. Графическое оформление раздела «Безопасность и экологичность проекта»

Графическая часть раздела «Безопасность и экологичность проекта» дипломного проекта выполняется на листах ватмана формата не менее А1 (см. табл.1) в соответствии с актуальными ГОСТ-ами. Все листы графической части раздела должны быть расположены горизонтально, иметь рамку и штамп стандартных размеров. Выполнение графической части раздела проекта одновременно на листах различного расположения (горизонтально и вертикально) не допускается.

Таблица 1 Обозначение и размеры сторон основных форматов

Обозначение формата	Размер сторон формата, мм
А0 А1 А2 А3 А4	841 х 1189 594 х 841 420 х 594 297 х 420 210 х 297

- Графическая часть может быть выполнена карандашем или тушью, а также с использованием современных компьютерных программ (Compass, AutoCad, MathCad), в соответствии с выбранным подходом для всего комплекса чертежей.

Графическое исполнение чертежей (линиии, размеры листа, поля, надписи и

условные обозначения) должны соответствовать требованиям строительных и

машиностроительных чертежей. (Рисунок 1)

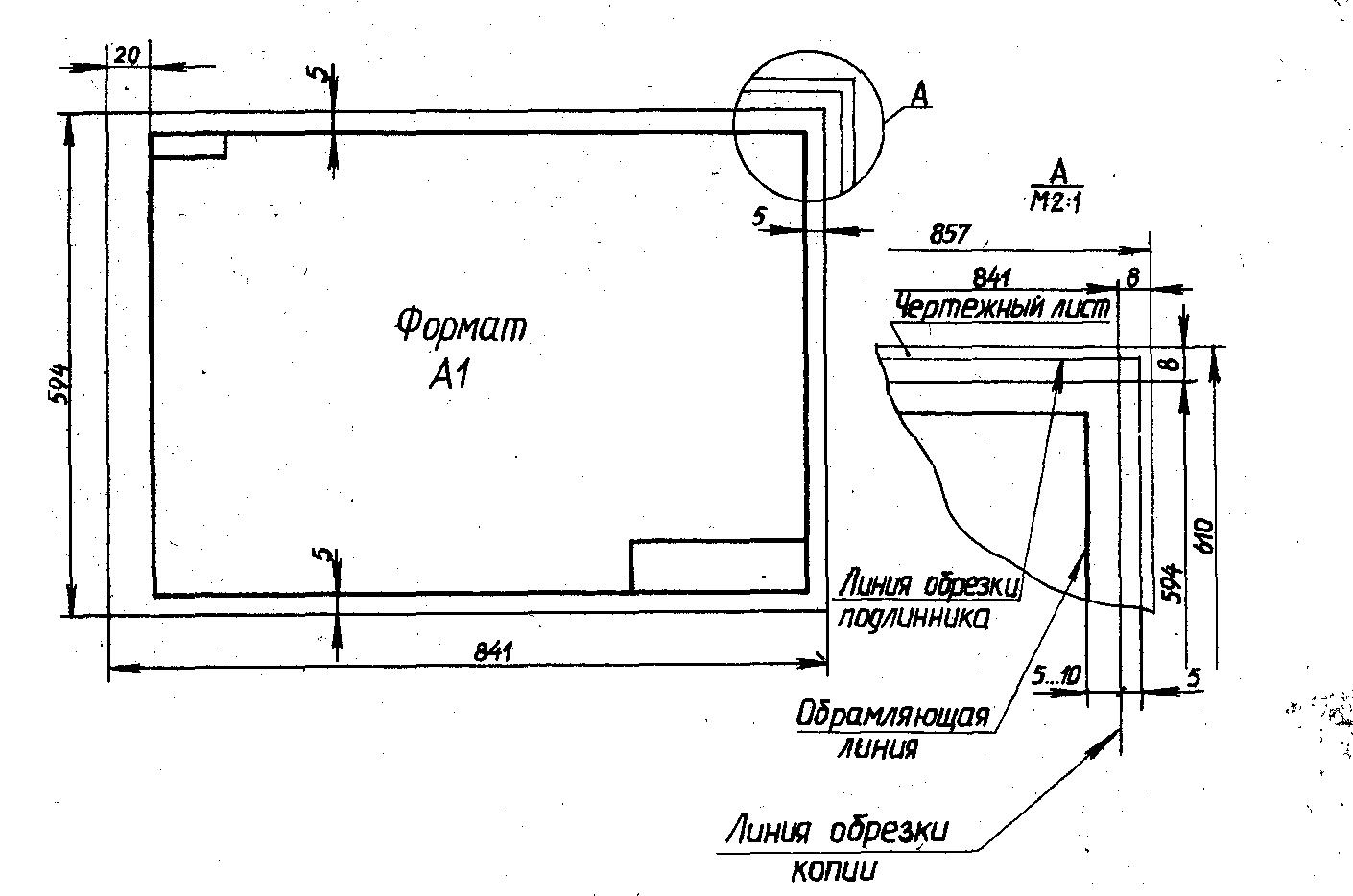

Рисунок 1 Пример оформления рамки

Графическая часть в проектируемом разделе может включать чертеж системы вентиляции (Рис. 2)/отопления /водоснабжения/кондиционирования/освещения/ заземления/зануления/освещения; либо устройства по очистки сточных вод/воздуха/защиты от электромагнитных излучений – и т.п. в соответствии с заданием консультанта дипломного проектирования по разделу «Безопасность и экологичность проекта»

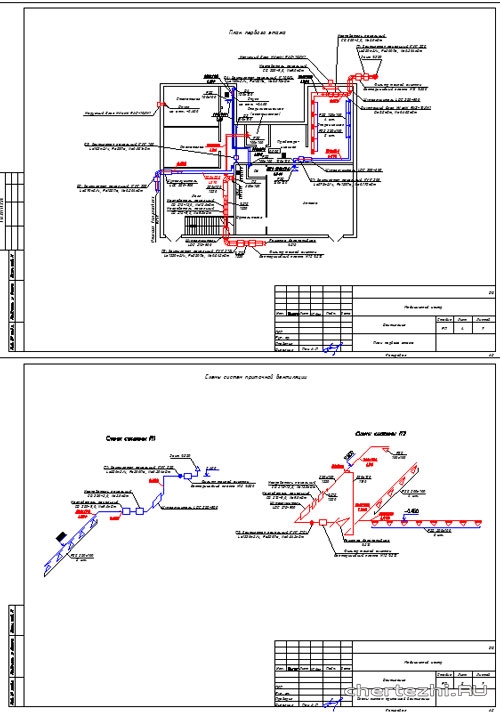

Рисунок 2 Пример вида чертежа (Система вентиляции)

6. Примерный список рекомендуемой методической, справочной и расчетной литературы

1. Аствацатуров А.Е. Основы инженерной эргономики: Учеб. пособие - Ростов н/Д: Изд-во Ростов. ун-та, 1991

2. Аствацатуров А.Е., Басилаиа М.А. Инженерные методы безопасности систем "человек-техника-среда": - Ростов н/Д, Изд. Центр ДГТУ, 2006

3. Аствацатуров А.Е. Инженерная экология и защита окружающей среды: Учеб. Пособие - Ростов н/Д: Изд. Центр ДГТУ 2004

4. Белов С. В. Безопасность жизнедеятельности и защита окружающей среды (техносферная безопасность) – М.: Юрайт. 2012

5. Графкина М.В. Охрана труда и основы экологической безопасности. Автомобильный транспорт: Учеб. Пособие – М.: Академия. 2009

6. Дьяченко Г.Н., Русаков В.З., Сперанский М.М. Нормирование и инвентаризация выбросов загрязняющих веществ в атмосферу для транспортных технологических машин и стационарных комплексов: Учеб. Пособие - Ростов н/Д: Изд. Центр ДГТУ 2003

7. Дьяконов К.Н., Дончева А.В. Экологическое проектирование и экспертиза: Учеб. Для ВУЗов – М.: Аспект-пресс, 2002

8. Б Зотов. И., Курдюмов В. И. Безопасность жизнедеятельности на производстве - М.: КолосС, 2006

9. Кузнецов Ю.М. Охрана труда на предприятиях автомобильного транспорта: справочник. - М.: Транспорт, 1990

10. Месхи Б.Ч. Аствацатуров А.Е., Басилаиа М.А., Попов С.И. Безопасность жизнедеятельности при проектировании сельскохозяйственных машин, транспортных технических машин и оборудования стационарных комплексов : Учеб. Пособие – Ростов-н/Д. Изд. Центр ДГТУ. 2011

11. Месхи Б.Ч. Аствацатуров А.Е., Басилаиа М.А Инженерная эргономика сельскохозяйственных машин и оборудования: Учеб. Пособие – Ростов-н/Д. Изд. Центр ДГТУ. 2011

12. Межотраслевые правила по охране труда на автомобильном транспорте ПОТ РМ-027-2003: М.: МЦФЭР, 2007

13. Межотраслевые правила по охране труда при электро- и газосварочных работах. ПОТ РМ 020-2001.: М.: МЦФЭР, 2005

14. Сапронов Ю. Г. Безопасность жизнедеятельности. Производственная безопасность и охрана труда на предприятиях автосервиса М.: Академия - 2008

ПРИЛОЖЕНИЕ.

Перечень актуальных норм и стандартов по Безопасности жизнедеятельности и защите окружающей среды.

СТАНДАРТЫ БЕЗОПАСНОСТИ ТРУДА — документы, в которых в целях добровольного многократного использования устанавливаются характеристики безопасности продукции, правила безопасного осуществления и характеристики процессов производства, эксплуатации, хранения, перевозки, реализации и утилизации, выполнения работ или оказания услуг, а также требования к терминологии, упаковке, маркировке и правилам ее нанесения.

1. МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГОСТ12.0.230-2007 «СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА. СИСТЕМЫ УПРАВЛЕНИЯ ОХРАНОЙ ТРУДА. ОБЩИЕ ТРЕБОВАНИЯ»

2. ГОСТ Р 12.1.052-97 «СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА. ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ ВЕЩЕСТВ И МАТЕРИАЛОВ (ПАСПОРТ БЕЗОПАСНОСТИ). ОСНОВНЫЕ ПОЛОЖЕНИЯ»

3. ГОСТ 12.2.143-2009 «СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДАЮ СИСТЕМЫ ФОТОЛЮМЕНИСЦЕНТНЫЕ ЭВАКУАЦИОННЫЕ. ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ»

4. ГОСТ Р 12.3.047-98 ССБТ «ПОЖАРНАЯ БЕЗОПАСНОСТЬ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ. ОБЩИЕ ТРЕБОВАНИЯ. МЕТОДЫ КОНТРОЛЯ»

5. ГОСТ Р 22.2.07-94 «ВЕЩЕСТВА ВЗРЫВЧАТЫЕ ИНИЦИИРУЮЩИЕ»

6. ГОСТ 12.0.005-84 (1999)-ССБТ. Метрологическое обеспечение в области безопасности труда. Основные положения

7. ГОСТ 12.1.002-84 (1999)-ССБТ. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах

8. ГОСТ 12.1.003-83 (1999)-ССБТ. «Шум. Общие требования безопасности»

9. ГОСТ 12.1.005-88 (1999, с изм. 1 2000)-ССБТ. Общие санитарно-гигиенические требования к воздуху санитарной зоны

10. ГОСТ 12.1.006-84 (1999)-ССБТ. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля

11. ГОСТ 12.1.007-76 (1999)-ССБТ. Вредные вещества. Классификация и общие требования безопасности

12. ГОСТ 12.1.009-76 (1999)-ССБТ. Электробезопасность. Термины и определения

13. ГОСТ 12.1.010-76 (1999)-ССБТ. Взрывобезопасность. Общие требования

14. ГОСТ 12.1.012-90 (1996)-ССБТ. Вибрационная безопасность. Общие требования

15. ГОСТ 12.1.014-84 (1996)-ССБТ. Воздух рабочей зоны. Метод измерения концентраций вредных веществ индикаторными трубками

16. ГОСТ 12.1.016-79 (1996)-ССБТ. Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ

17. ГОСТ 12.1.018-93 (1996)-ССБТ. Пожаровзрывобезопасность статического электричества. Общие требования

18. ГОСТ 12.1.029-80 (1996)-ССБТ. Средства и методы защиты от шума. Классификация

19. ГОСТ 12.1.030-81 (1996)-ССБТ. Электробезопасность. Защитное заземление. Зануление

20. ГОСТ 12.1.044-89 ( с изм. 1 2000)-ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения

21. ГОСТ 12.3.009-76 (1996)-(СТ СЭВ 3518-81) ССБТ. Работы погрузочно-разгрузочные. Общие требования безопасности

22. ГОСТ 12.3.016-87 (1996)-ССБТ. Работа антикоррозионные. Требования безопасности

23. ГОСТ 14.01-2005 Экологический менеджмент. Общие положения и объекты регулирования

24. ГОСТ 14015-2007 Экологический менеджент. Экологическая оценка участков и организаций

25. ГОСТ 17.0.0.06-2000 Охрана природы. Экологический паспорт природопользователя. Основные положения. Типовые формы

26. ГОСТ 30773-2001 Ресурсосбережение. Обращение с отходами. Этапы технологического цикла. Основные положения

27. ГОСТ 54095-2010 Ресурсосбережение. Требования к экобезопасной утилизации отработавших шин

28. СанПиН 2.1.7.1322-03". Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.7.1322-03 "Гигиенические требования к размещению и обезвреживанию отходов производства и потребления"

29. СанПиН 2.2.4.548-96 "Гигиенические требования к микроклимату производственных помещений"

30. СНиП 21-01-97 (1999)-Пожарная безопасность зданий и сооружений

31. СНиП 23-05-95-Естественное и искусственное освещение

32. СНиП 2.04.05-91 (2000)-Отопление, вентиляция и кондиционирование

1 Здесь и далее по тексту даны сокращенные номера стандартов. Номера полностью см. в разделе «Перечень актуальных норм и стандартов по безопасности жизнедеятельности и защите окружающей среды».
