Приложение 4 Схемы и технические характеристики крюков и крюкоблоков

Типоразмер крюка ....……………

УК-225

У5-300

КТБ-4-140Бр

Грузоподъемность основного рога, т ...........……………………

225

300

140

Грузоподъемность боковых рогов, т ………………………….

250

400

140

Подвеска крюка к талевому

блоку…………………………..

Блочная

Два петлевых

штропа

Блочная

Тип резьбы ствола ....…………..

Специальная

Трапецеи-дальная

Без резьбы

Диаметр, мм:

Резьбы ствола………………….

18020

22020

оси ..........………………………

140

140

зева крюка под вертлюг .…….

220

300

170

зева боковых рогов ..…………

150

150

110

Номер упорного шарикоподшип-­

ника ...........………………………

8272

8292

8836

Рабочий ход пружины, мм .……

145

150

175

Грузоподъемность пружины

крю­ка, т:

в начале рабочего хода .………

3,7

4,6

1,7

при выбранном ходе пружины..

10

12,25

4

Габариты, мм:

по боковым рогам ...…………

560

670

620

ширина по корпусу крюка…..

600

750

615

высота ........…………………..

2615

4095

1427

Масса, т ............

2,9

4,8

1,4

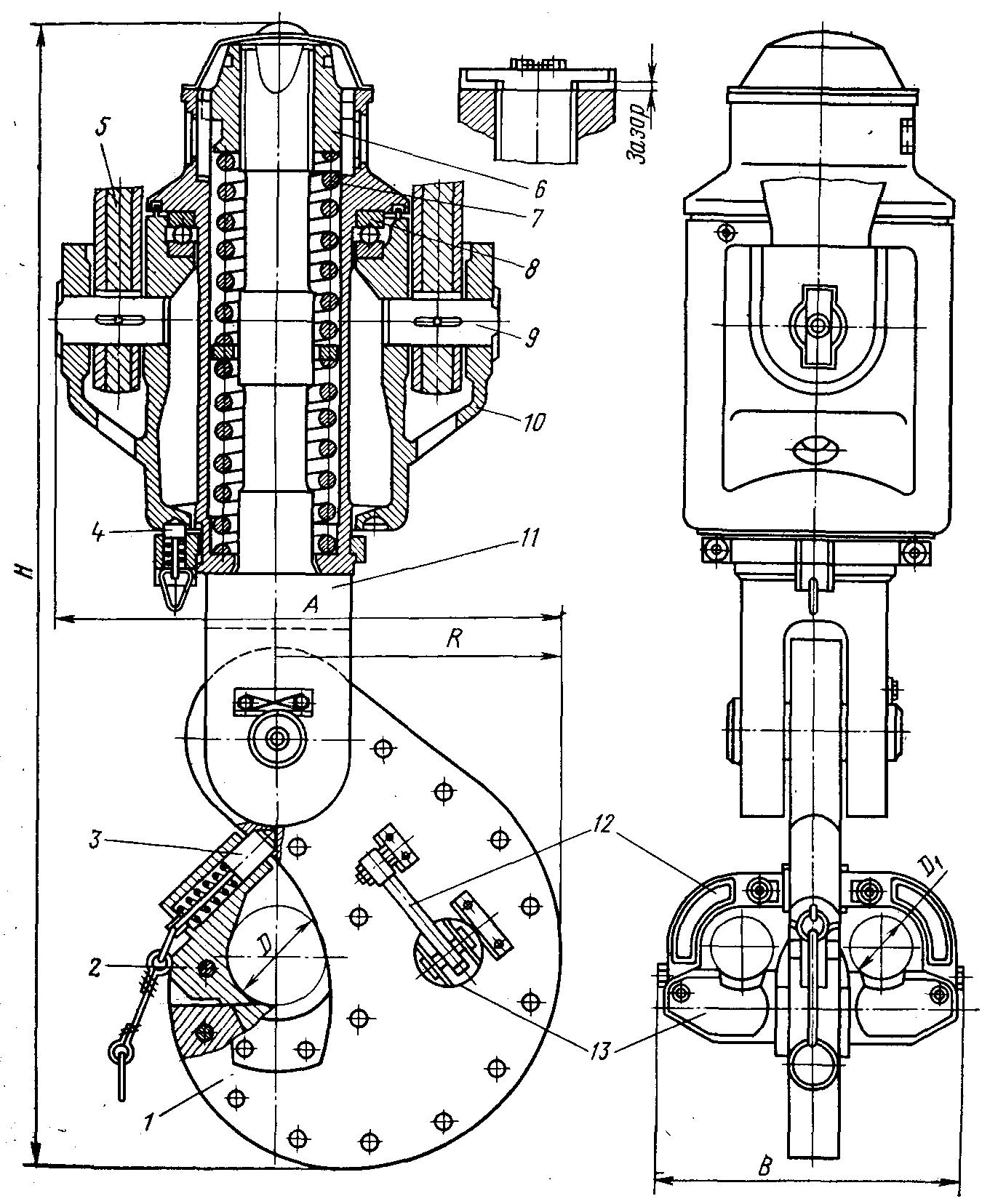

Рис. П4.1. Крюк пластинчатый трехрогий (допустимая нагрузка 2МН):

1—центральный пластинчатый рог; 2 — защелка зева центрального рога; 3 — стопор защелки; 4 — защелка ствола; 5 — штроп; 6 —гайка ствола; 7—пружина; в—шарико­подшипник упорный; 9 — ось штропа; 10— корпус; 11 - ствол; 12— серьга; 13 — рог боковой

Рис. П4.2. Трехрогий литой крюк с гидроамортизатором и позиционером:

1 — рог центральный; 2 — защелка центрального рога; 3 — ствол; 4 — гайка; 5 — пози­ционер; 6, 9 — стопоры; 7 — корпус; 8 —подшипник упорный; 10 — диск; 11 — крышка; 12 — поршень гидроамортизатора; 13, 16 — стаканы

Рис. П4.3. Корпус крюка для жесткого соединения с блоком:

1 — ствол; 2 — подшипник упорный; 3 — стакан опорный; 4 — защелка вращения ствола; 5 — пружина; 6 — поршень гидро­амортизатора; 7 — втулка гидроамортиза­тора; 8—корпус; 9— защелка позицио­нера; 10 — позиционер

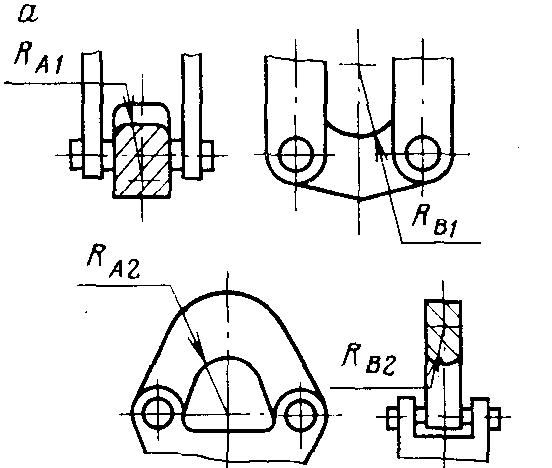

Рис. П4.4. Присоединительные размеры оборудования для СПО:

а — серьга талевого блока — штроп крюка;

б — боковой рог крюка — верхняя петля штропа;

в—центральный рог крюка — штроп вертлюга;

г — нижняя петля штропа — проушина элеватора

Показатель

Буровые установки

БУ-50БрД

ТБК4-140Бр

У5-130-2

У5-200-2

У5-300

6100

6150

6250

6350

5500

5750

ВЗБТ

Уралмашзавод

“Байрон – Джексон”

“Нзйшенл”

Нагрузка максимальная,

МН

1,2

1,4

2,0

3,2

4,0

0,91

1,36

2,27

3,17

4,53

6,8

Зев крюка под штроп верт­люга D, мм

160

170

170

220

300

114

140

146

165

178

190

Зев боковых рогов D₁, мм

90

110

115

150

150

76

90

90

108

115

115

Ход крюка S, мм

150

175

145

145

150

—

153

178

203

203

203

Сила сжатия пружины ми­нимальная, кН

11,7

17,0

24,0

37,0

46,0

—

—

—

—

—

—

Диаметр ствола d, мм

—

105

136

150

190

—

114

—

140

—

—

Число шкивов

—

4

—

—

—

4

4

5

5

—

—

Диаметр шкива по дну же­лоба, м

—

0,9

—

—

—

0,76

0,91

1,07

1.12

—

—

Диаметр каната, мм

—

28

—

—

—

22,2—25,4

25,4—28,6

28,6—31,8

31,8—34,9

—

—

Высота Н, м

—

3,29

2,35

2,6

4,10

2,63

2,98

3,49

3,72

3,54

4,12

Ширина, м:

по главному рогу А

—

0,61

0,98

1,1

1,01

0,5

0,59

0,66

0,82

0,88

0,98

по боковым рогам В

—

0,66

0,46

0,56

0,67

0,59

0,73

0,72

0,78

0,96

1,10

Радиус вращения крюка, м Масса, т

0,93

0,355 1,27

0,515 3,75

0,665 1,50

0,8 2,90

0,27

4,80

0,36

2,49

0,40

3,38

0,48

6,70

0,51 4,51

0,57 8,20

Рис. П4.5. Подвеска вертлюга

Рис. П4.6. Механизм для крепления неподвижной струны талевого каната.

Рис. П4.7. Двурогий крюкоблок грузоподъемностью 50 т за­вода “Баррикады”.

1 — боковой рог; 2 — ствол; 3 — скоба запорная; 4 — стопор; 5 — корпус; 6— стакан; 7 — щека; 8 — крышка стакана; 9 — щиток рас-порный; 10 — кожух; 11 — гайка; I2 — дуга противозатаскивания; 13— траверса; 14 — шкив; is — роликоподшипник; 16 — ось шкивов; 17 — накладка; I8 —палец

Техническая характеристика крюка:

Тип крюка ......…………………………………….. трехрогий

Грузоподъемность на центральный и боковые

рога, кН (тс):

номинальная ............................………….……… 800 (80)

максимальная ............................………………... 1400 (140)

Размер зева крона под вертлюг, мм ........………….170

Размер зева боковых рогов, мм ..............…………..110

Рабочий ход пружины, мм………………………….140

Грузоподъемность пружины на крюке

в конце подъема, кН (кгс)..................………………. 17 (1700)

Габаритные размеры, мм:

размер по боковым рогам………………………… 660

ширина……………………………………………. 745

высота…………………………………………….. 2110

Масса, кг…………………………………………… 1270

Рис. П4.8. Крюк:

1 - петля; 2, 6 - стопоры: 3 - пружина стопора; 4 - защелка; 5 - ось; 7, 23 - полукольца; 8, 10 - полустаканы; 9, 18 – подшипники упорные; 11 - подвеска; 12 - стакан; 13, 16 - пружины; 14, 19 - гайки; 15 - винт; 17 - направляющая; 20 - палец; 21 - серьга; 22 - крюк; 24 - корпус; 25 - крышка; 26 - стакан

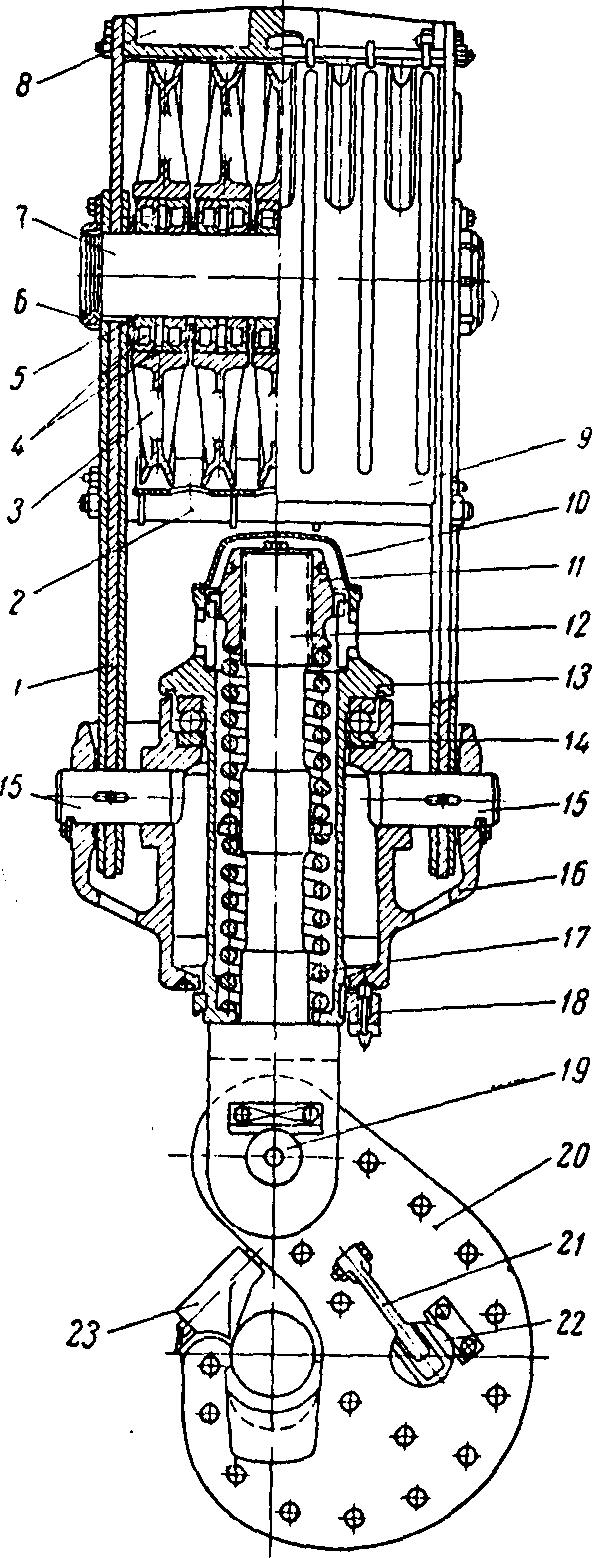

Рис. П4.9. Крюкоблок грузоподъемностью 200 т Уралмашзавода

l — щека с накладками; 2 — щиток; 3 — шкив: 4 — ро­ликоподшипник; 5 — кольцо распорное; 6 — гайка; 7 — ось шкивов; 8 — траверса; 9 — кожух; 10 — крышка; 11 — гайка ствола; 12—ствол; 13 — стакан; 14 — подшипник; 15 — ось; 16 — корпус; 17 — пружина; 18 — стопор; 19 — ось; 20 - рог центральный; 21 - скоба; 22 — боковой рог; 23 — защелка центрального рога.
