Приложение 3 Схемы и технические характеристики талевых блоков

Рис. П3.1 Односекционный талевый блок
	Блок талевый Диаметр шкива (по дну желоба), м ….. 900 Число канатных шкивов…………………. 4 Профиль желоба шкива ……………..под канат  28 мм Смазка подшипников............... индивидуаль­ная через масленки Габаритные размеры, мм: длина ..........................……......... 1620 ширина ..............................…...... 1050 высота ..................................……. 652 Масса, кг ...........................…………..... 2481

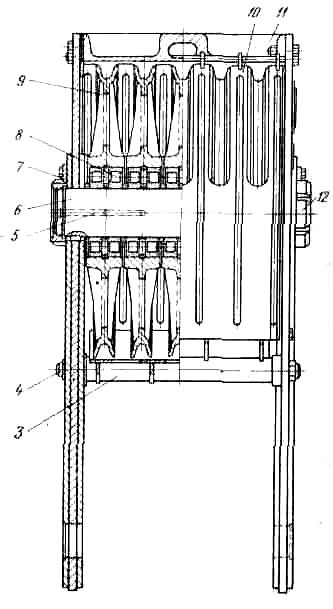

Рис. П3.2. Блок талевый (пример оформления):1 - буфер; 2 - траверса; 3 - шкив; 4, 10 - кольца дистанционные; 5 - кольцо; 6 - подшипник; 7 - крышка; 8 - гайка; 9. 13 - оси; 11 - щит; 12 - щека

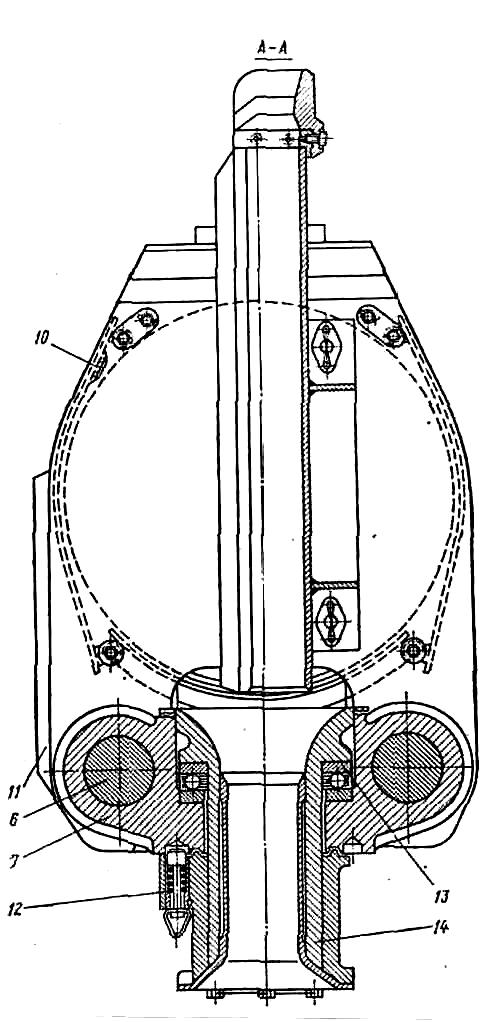

Рис. П3.3. Двухсекционный талевый блок

Таблица П3.1.

Техническая характеристика талевых блоков

Параметры	ТБК4-140Бр	УТБА-5-170	УТБА-5-200	УТБА-5-225	УТБА-6-250	УТБА-6-320	У4300	УТБА-6-400	БУ-75Бр
Грузоподъемность, т Число канатных шкивов	140 4	170 5	200 5	225 5	250 6	320 6	300 6	400 6	100 4
Число секций	1	2	2	1	2	2	2	2	1
Диаметр, мм: наружный шкива каната оси шкивов проходного отверстия Номер подшипников шкивов Размеры подшипника, мм Номер упорного подшипника траверсы	1180 28 170 - 42234 17031052 -	1000 28 170 210 42234 17031052 8268 Л	1250 32 220 210 97744ЛМ 220340100 8268 Л	1120 32 220 - 42244 22040065 -	1250 32 220 210 97744ЛМ 220340100 -	1400 35 260 - 7097152M 260400104 -	1510 38 260 - 2097152 260400186 -	1510 38 380 224 1097976 380520150 -	800 25 140 - 12228 -
Габариты, мм: высота длина по оси блоков ширина Масса, т	2115 1240 800 3,5	2305 1410 1090 4,4	2635 1450 1360 7,3	2220 970 1170 3,2	2575 1270 1410 6,7	2535 1418 1440 9,6	3170 1925 1570 10,3	2965 1840 1572 12,5	1,15

Таблица П3.2
