Приложение 2 Схемы и технические характеристики кронблоков
|
|

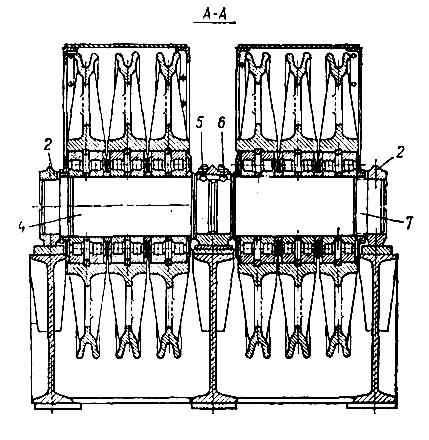

Рис. П2.1. Кронблок УКБА-7-500 |
|
|
|

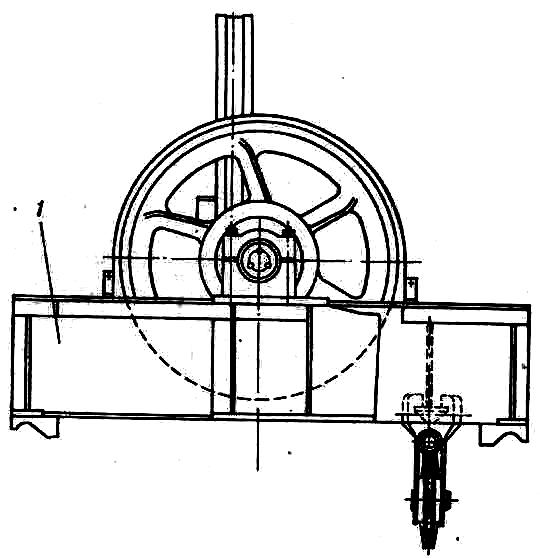

Рис. П2.2. Кронблок УКБА-7-320 |
|
|
|

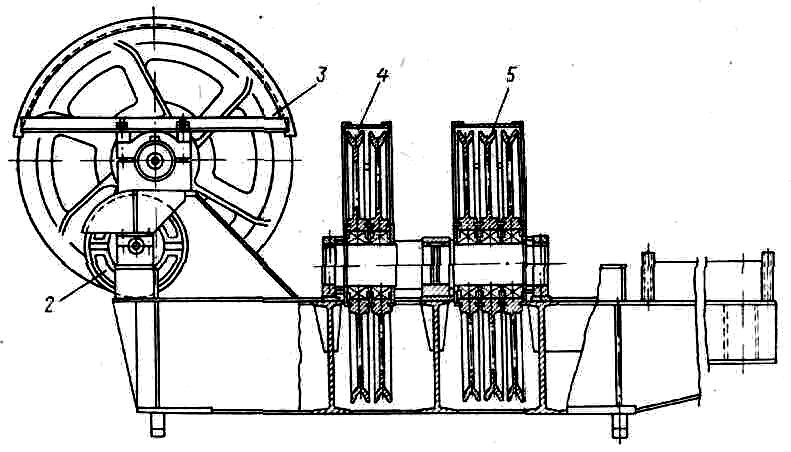

Рис. П2.3. Кронблок УКБА-6-250: 1—рама; 2 — стационарный вспомогательный шкив; 3 — одноблочная секция; 4, 5—двух- и трехблочные секции |
|
|
|

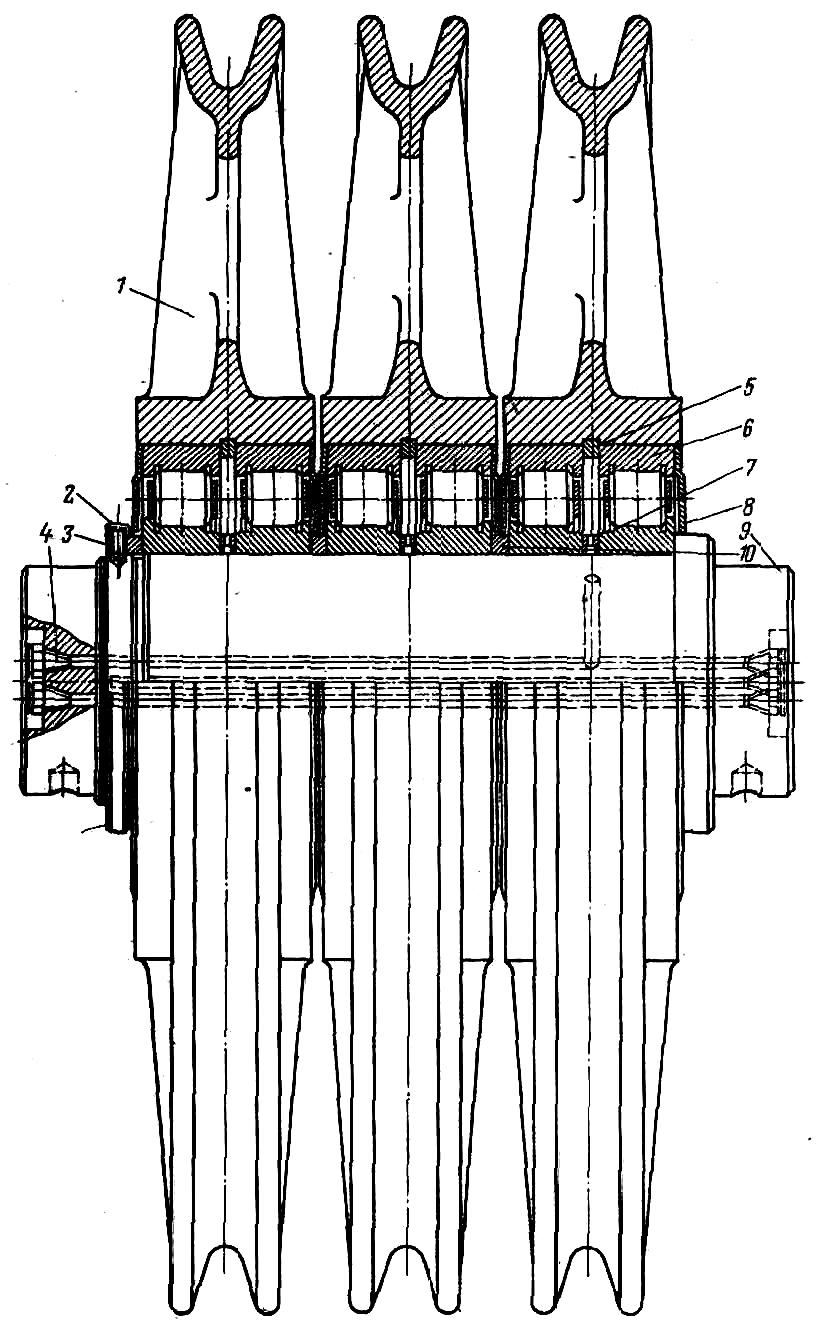

Рис. П2.4. Трехблочная секция |
|
|
|
|
Рис. П2.5. Четырехблочная секция |
|
|
|
|

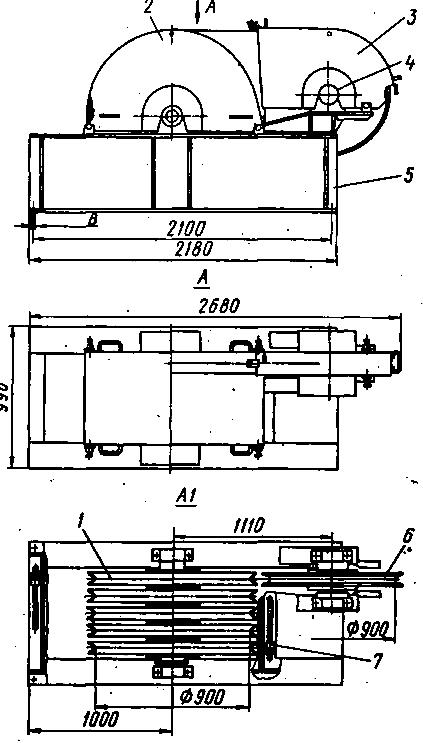

Рис. П2.6. Чертеж кронблока: 1 - секция кронблока; 2, 3 - кожухи; 4 - опора; 5 - рама кронблока; 6 - шкив отклоняющий; 7 - устройство винтовое; A1 - вид без кожуха; В - 4 отверстия 26 мм
|

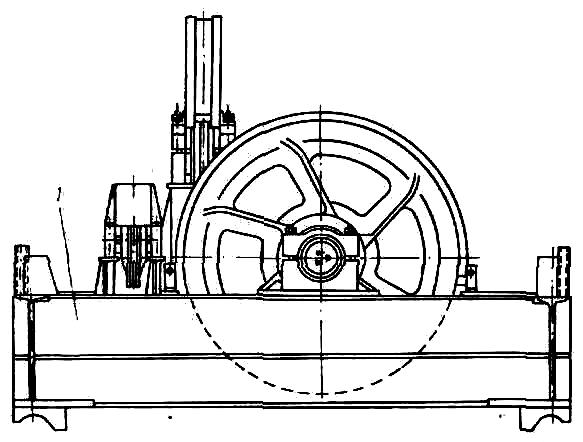

Рис. П2.7. Кронблок
-

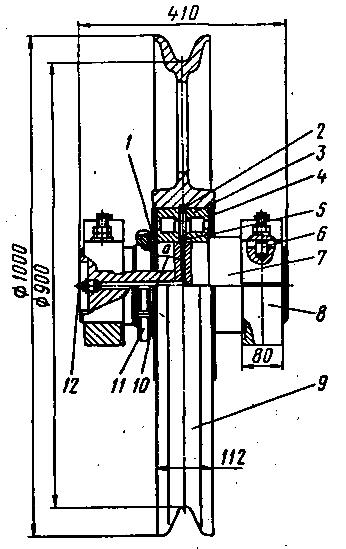

Рис. П2.8 Шкив отклоняющий: 1, 5 – кольца дистанционные; 2 – кольцо; 3 – подшипник; 4 – крышка; 6 –штифт; 7 – ось; 8 – опора; 9 – шкив отклоняющий; 10 – шайба стопорная; 11 – гайка круглая; 12 – масленка; а - каналы.
Рис. П2.9. Секция кронблока: 1 – шкив; 2 – ось; 3 – гайка круглая; 4 – опора; 5 – масленка; 6 – штуцер; 7 – штифт; 8 – шайба стопорная; 9 – крышка; 10, 13 – кольца дистанционные; 11 – подшипник; 12 – кольцо; а -каналы.

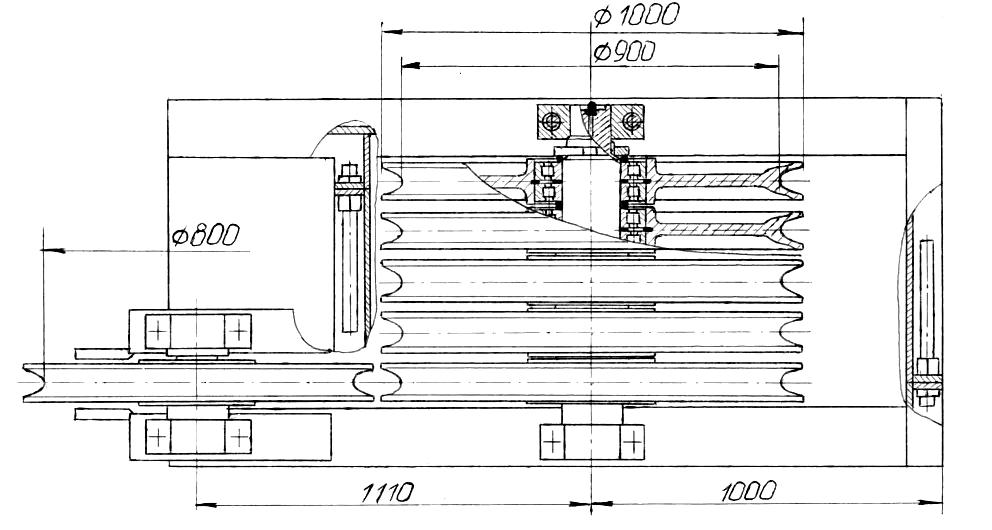

Рис. П2.10. Секция кронблока.
Таблица П2.1
Техническая характеристика кронблоков
Параметры
|
УКБА-6-200
|
УКБА-6-250
|
УКБА-6-270
|
УКБА-7-320
|
УКБА-7-400-1
|
УЗ-300
|
УКБА-7- 00
|
Грузоподъемность, т ….
|
200
|
250
|
270
|
320
|
400
|
300*
|
500
|
Максимальное натя-жение подвижной ветви талевого каната, кН……. |
163 |
247 |
245 |
265 |
350 |
420 |
424 |
Число канатных шкивов
|
6 |
6 |
6 |
7 |
7 |
7 |
7 |
|
|||||||
Диаметр шкива по дну канавки, мм……………. |
900 |
1140 |
1000 |
1140 |
1285 |
1380 |
1380 |
Диаметр шкива по ребордам, мм .………. |
1000 |
1250 |
1120 |
1250 |
1400 |
1510 |
1510 |
Канавки обработаны под канат диаметром, мм…... |
28 |
32 |
33 |
32 |
35 |
38 |
38 |
Диаметр оси шкивов, мм .....………………… Номер подшипника опоры шкива ………….
|
|
|
|
|
|
|
|
170
|
220
|
220
|
220
|
260
|
260
|
380
|
|
|
|
|
|
|
|
|
|
42234
|
97744ДМ
|
42244
|
97744ЛМ
|
7097152М
|
2 097 152
|
109 797
|
|
Размеры подшипника, мм ..…………………….
|
17031052
|
|
|
|
|
|
|
220300100
|
22040065
|
220340100
|
260400104
|
260400186
|
3805150
|
||
Высота от нижней плоскости рамы до кожуха, мм …………….
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1615
|
1890
|
1320
|
2080
|
2160
|
1870
|
2020
|
|
Длина, мм ...…………. Ширина, мм .………….
|
2810
|
4370
|
2320
|
4100
|
4230
|
3970
|
5090
|
2240
|
2780
|
1440
|
2950
|
2980
|
2580
|
2220
|
|
Масса, т ....……………..
|
2,7
|
5,8
|
3,4
|
6,0
|
7,0
|
8,3 "
|
11,7
|
* Номинальная грузоподъемность.
