Разработка и расчёт цепей электропитания
Требования к устройствам электропитания: современная аппаратура МСП PDH и SDH предъявляет высокие требования к системам и устройствам электропитания, составляющим до 25 % объема аппаратуры ТКС. По мере микроминиатюризации аппаратуры передачи намечается тенденция роста этой величины. В аппаратуре транспортных систем SDH обычно используется два блока питания, работающих параллельно на общую нагрузку. В случае выхода из строя одного блока питания другой берет на себя всю нагрузку.
Разработаем схему кабельных соединений (рисунки 4.1 и 4.2):
SNR-PC-FC/UPC 1x3м ВВгнг 660 2x2.5 20м ПВ 380 1x4 3м
Рисунок 4.1 - Схема кабельных соединений в ЛАЦ (ТЦ «Черемушки», г. Кинель)
SNR-PC-FC/UPC 1x3м ВВгнг 660 2x2.5 25м ПВ 380 1x4 3м

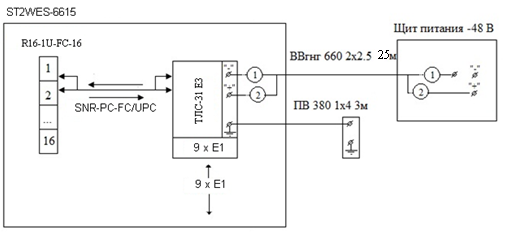

Рисунок 4.2 - Схема кабельных соединений в ЛАЦ (ООО «Энергонефть Самара», г. Отрадный)
Составим таблицу, в которой приводится состав основного оборудования, кабельная продукция, измерительное оборудование, стойки переключений и т.п., которое предусматривается проектом (см. таблицу 4.1)
Таблица 4.1 - Состав оборудования ЛАЦ (ТЦ «Черемушки» и ООО «Энергонефть Самара»)
Позиция |
Наименование и техническая характеристика |
Тип, марка, обозначение |
Едини-ца измере-ния |
Количест-во |
|
Основное оборудование |
|
|
|
1 |
Оборудование ЦВОЛТ «ТЛС-31 Е3» |
ТЛС-31 Е3 |
шт |
2 |
|
Шнуры оптические соединительные |
|
|
|
2 |
Шнур оптический соединительный двойной |
SNR-PC-FC/UPC 3м |
шт |
2 |
|
Кабельная и электромонтажная продукция |
|
|
|
|
ЛАЦ (ТЦ «Черемушки», г. Кинель) |
|
|
|
3 |
Кабель силовой с медными жилами и оболочкой из ПВХ, негорючий |
ВВгнг 660 2x2.5 |
м |
20 |
4 |
Провода для электрических установок с медной жилой и ПВХ изоляцией (желто-зеленый) |
ПВ 380 1x4 |
м |
3 |
5 |
Блок выключателей |
БВ (4 выкл.) |
шт |
1 |
6 |
Счетчик электроэнергии |
СЭ |
шт |
1 |
|
ЛАЦ (ООО «Энергонефть Самара», г. Отрадный) |
|
|
|
7 |
Кабель силовой с медными жилами и оболочкой из ПВХ, негорючий |
ВВгнг 660 2x2.5 |
м |
25 |
8 |
Провода для электрических установок с медной жилой и ПВХ изоляцией (желто-зеленый) |
ПВ 380 1x4 |
м |
3 |
9 |
Блок выключателей |
БВ (4 выкл.) |
шт |
1 |
10 |
Счетчик электроэнергии |
СЭ |
шт |
1 |
|
Шкафы и стойки телекоммуникационные |
|
|
|
11 |
Шкаф телекоммуникационный навесной |
ST2WES-6612 |
шт |
1 |
12 |
Шкаф телекоммуникационный навесной |
ST2WES-6615 |
шт |
1 |
