5.2 Правила оформления графической части
Графическая часть выполняется на листах ватмана с основным форматом А1 (841×549 мм). В отдельных случаях допускается использование дополнительных форматов - 594×1261 мм, 594×1682 мм, 841×1189 мм, предусмотренных ГОСТ 2.301-68. расположение листов допускается как вертикальное, так и горизонтальное. Графический материал и надписи выполняются простым карандашом, черной тушью, черным фломастером или шариковой ручкой, а также с помощью компьютерной графики. На демонстрационных плакатах допускается использование нескольких цветов изображений.
Листы графической части, на которых представлены проектно-конструкторские разработки, оформляются в соответствии с ГОСТ 2.104-06 «ЕСКД. Основные надписи» и должны иметь основную надпись, архивный и боковой штампы по форме 1 согласно рисунку 4.
Если на одном листе графической части формата А1 располагаются несколько чертежей (например, 4 чертежа формата А4), то каждый чертеж снабжается основной надписью, боковым и архивным штампом. Чертежи ориентируются таким образом, чтобы лист читался в одном из основных положений (горизонтально или вертикально) и, если чертежи размещены в разных положениях, одним поворотом на 900 по часовой стрелке.
Сборочные чертежи обязательно сопровождаются спецификациями. Спецификация может располагаться на листе сборочного чертежа и располагается над основным штампом, или на отдельных листах формата А4. первый лист спецификации снабжается основной надписью по форме 2 согласно рисунку 1. второй и последующие листы – по форме 2а (рисунок 2). Спецификации, размещенный на листах формата А4, вносятся в приложения к пояснительной записке.
Для сварных сборочных единиц на свободном поле чертежа изображают таблицу сварных швов согласно рисунку 5.
Если на чертеже изображен аппарат, через который движутся какие-либо сплошные среды, то на свободном поле чертежа приводят таблицу штуцеров согласно рисунку 6.
Форма 1

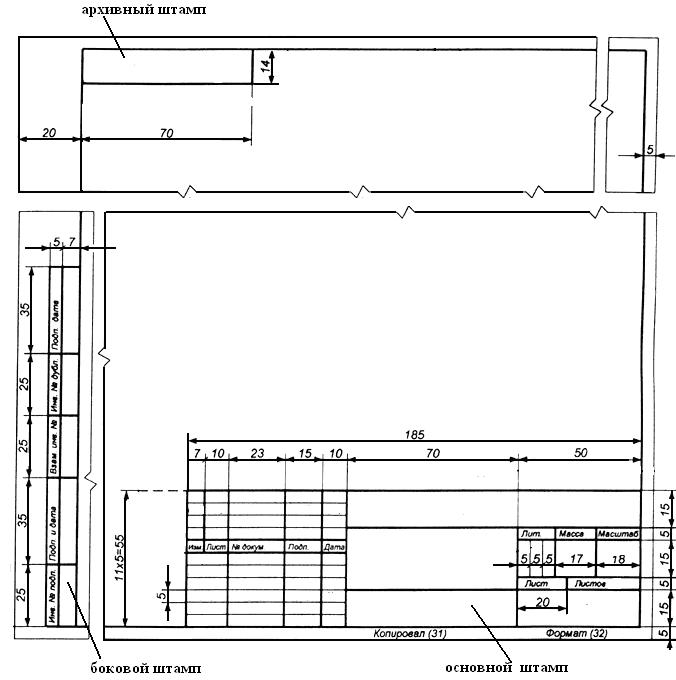

Рисунок 4 - Основная надпись для чертежей и схем

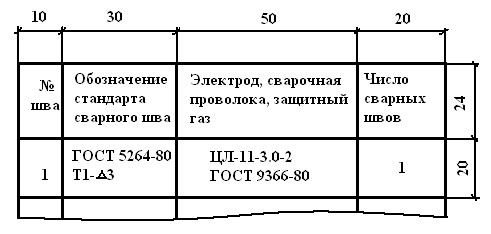

Рисунок 5 – Таблица сварных швов

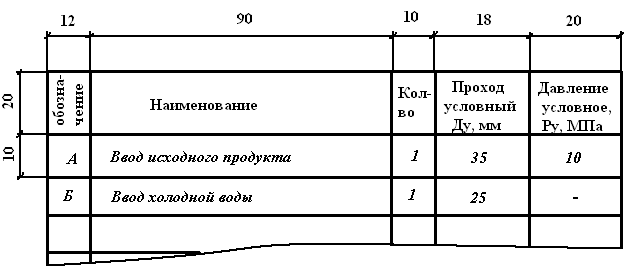

Рисунок 6 – Таблица штуцеров

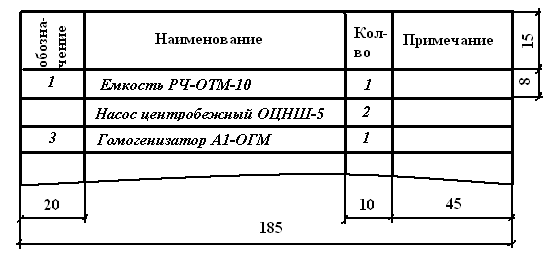

Рисунок 7 – Экспликация оборудования
Планы размещения оборудования в помещениях предприятий сопровождаются выполнением экспликации согласно рисунку 7. размещение экспликации допускается на чертеже формата А1. экспликация размещается над основной надписью, расстояние от экспликации до основной надписи – 15 мм. Допускается выполнение экспликации на листах формата А4 и размещение ее в приложении пояснительной записки. При этом первый лист экспликации снабжается основным штампом по форме 2 (рисунок 1), а последующие листы – надписью по форме 2а (рисунок 2). Экспликацию помещений выполняют согласно рисунку 8 и размещают на свободном поле чертежа.
Рисунок 8 – Экспликация помещений
Графическая часть исследовательских и экономических работ представляется на плакатах, содержащих графики, диаграммы, схемы, рисунки и другие изображения, не являющиеся чертежами.
Плакаты выполняются на белой бумаге формата А1 (841×549 мм) тушью, фломастером или компьютерной графикой. Допускается использование нескольких цветов изображений для повышения наглядности материала.
Изображение на лицевой стороне листа размещается при соблюдении расстояний от края листа 30-40 мм. Допускается основную надпись, боковой и архивный штампы размещать на оборотной стороне листа. Каждый плакат должен иметь крупно написанный заголовок, который также вносится в основную надпись по форме 1 согласно рисунку 4, а также порядковый номер плаката, размещенный в левом верхнем углу листа.
