Аттестационная точка №2 по дисциплине «Теория механизмов и машин»

для специальностей АТХ, СТЭ, НБ, НР, НД

Тема «Кинематический и силовой расчет рычажных механизмов, уравновешивание механизмов»

Количество вопросов - 5.

Баллы:

1 задача – 12 баллов;

2, 3, 4, 5 вопросы - по 2 балла.

Тест №1

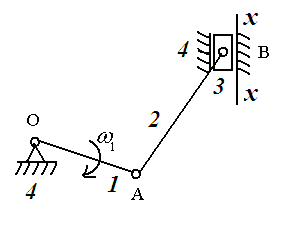

1.Построить план скоростей. Найти величину и направление угловой скорости .

Дано: =30 с^–1; ОА=50 мм; АВ=150 мм.

2.Как направлен вектор ускорения точки А кривошипа ОА, если угловая скорость постоянна?

1 - Параллельно звену ОА к центру вращения;

2 - Перпендикулярно звену ОА в сторону его вращения;

3 - Параллельно звену ОА в сторону от центра вращения;

4 - Перпендикулярно звену ОА в сторону, противоположную его вращению.

3.Как направлена реакция во вращательной кинематической паре?

1 - Параллельно звену;

2 - Перпендикулярно звену;

3 - Направление определяется из расчета;

4 - Перпендикулярно стойке.

4.Определить силу инерции звена, если масса , ускорение центра масс . Как направлена сила инерции?

5. Условие статического уравновешивания записывается в виде:

1 - ;

2 - ;

3 - ;

4 - .

Аттестационная точка №2 по дисциплине «Теория механизмов и машин»

для специальностей АТХ, СТЭ, НБ, НР, НД

Тема «Кинематический и силовой расчет рычажных механизмов, уравновешивание механизмов»

Количество вопросов - 5.

Баллы:

1 Задача – 12 баллов;

2, 3, 4, 5 вопросы - по 2 балла.

Тест №2

1.Построить план скоростей. Найти скорость V_E. Дано: =30 с^–1; ОА=40 мм; АВ=100 мм; АЕ=20 мм.

2. Угловая скорость кривошипа кривошипно-ползунного механизма постоянна . Угловое ускорение какого звена этого механизма будет равно нулю?

1 - шатуна;

2 - коромысла;

3 - кривошипа;

4 - ползуна.

3.«Если ко всем силам, действующим на механизм, присоединить силы инерции и моменты инерции его звеньев, то под действием всех этих сил и моментов механизм будет находиться в равновесии» Что это?

1 - Закон сохранения механической энергии;

2 - Принцип Даламбера;

3 - Принцип возможных перемещений;

4 - Закон о равенстве сил действии и противодействия.

4.Определить момент инерции звена, если момент инерции относительно осей, проходящих через центр масс звена , угловое ускорение . Как направлен момент инерции?

5.Условие динамического уравновешивания записывается в виде

1 - ;

2 - ;

3 - ;

4 - .

Аттестационная точка №2 по дисциплине «Теория механизмов и машин»

для специальностей АТХ, СТЭ, НБ, НР, НД

Тема «Кинематический и силовой расчет рычажных механизмов, уравновешивание механизмов»

Количество вопросов - 5.

Баллы:

1 Задача – 12 баллов;

2, 3, 4, 5 Вопросы - по 2 балла. Тест №3

1. Построить план скоростей. Найти скорость V_С. Дано: =50 с^–1; ОА=20 мм; АВ=60 мм; АС=15 мм.

2.Как направлен вектор ускорения ?

1 - Параллельно звену АВ от точки А к точке В;

2 - Перпендикулярно звену АВ;

3 - Параллельно звену ОА в сторону от центра вращения;

4 - Параллельно звену АВ от точки В к точке А.

3.Что является неизвестным при определении реакции во вращательной кинематической паре?

1 - Величина и точка приложения;

2 - Величина и направление;

3 - Направление и точка приложения;

4 - Величина.

4.Силами полезных сопротивлений являются

1 - Сила трения;

2 - Давление сжатых газов на поршень в ДВС;

3 - Сила упругости;

4 - Сила резания в металлорежущих станках.

5.Мерой статического дисбаланса вращающегося тела является величина

1 - ;

2 - ;

3 - ;

4 -
