5.8 Требования к оформлению приложений рпз

Материал, дополняющий текст документа, помещается в приложениях [1,4]. Приложениями могут быть графический материал, таблицы большого формата, расчеты, описания аппаратуры, описания алгоритмов и т.д.

В тексте документа на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте документа.

Каждое приложение следует начинать с новой страницы с указанием наверху справа страницы слова "Приложение" и его номер арабскими цифрами.

Приложения, как правило, выполняют на листах формата А4. Допускается оформлять приложения на листах формата A3, А4 х 3, А4 х 4, А2 и А1.

Текст каждого приложения, при необходимости, может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруют в пределах каждого приложения.

Приложения должны иметь общую с остальной частью документа сквозную нумерацию страниц.

Все приложения должны быть перечислены в содержании с указанием их номеров и заголовков.

5.9 Общие правила выполнения чертежей

Курсовой проект, как правило, должен содержать графическую часть (чертежи). Основной формат чертежей курсового проекта - А1 (594x841) [3]. Допускается использование форматов А2, А3, а также форматов, образованных, согласно ЕСКД, кратным увеличением размеров коротких сторон основных форматов (А2хЗ(594x1261); А2х4(594x1682); А2х5 (594x2102)).

Основную надпись чертежа размещают в правом нижнем углу конструкторских документов. Содержание и размеры граф основной надписи, которая должна быть на каждом чертеже, представлены на рис. 2.

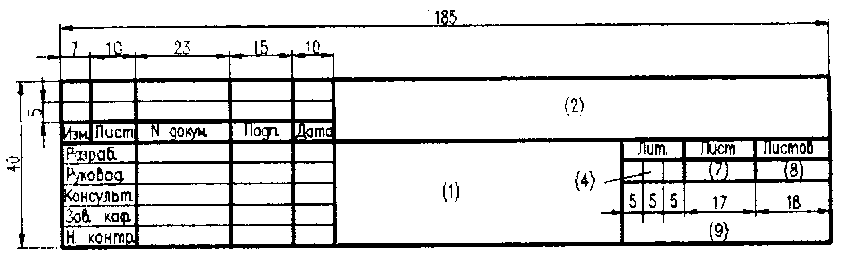

Рис.2 Основная надпись чертежа

В графах (номера граф на рис.2 указаны в скобках) основной надписи указывают:

(1) - наименование изделия или его составной части;

(2) - обозначение технического документа по принятой на кафедре форме: КП (курсовой проект) или КР (курсовая работа); шифр специальности; номер зачетной книжки; номер студенческой группы.

(3) - условное обозначение материала (только для чертежей деталей);

(4) - литера. Литера У означает «Учебная работа»;

(5) - масса изделия или его частей;

(6) - масштаб изображения на чертеже;

(7) - порядковый номер листа;

(8) - общее количество листов (графу заполняют только на первом листе);

(9) - наименование учебного заведения: ЧГУ, МФ, кафедра МАМЗ.

5.10 Требования к конструкторской документации

Конструкторская документация выполняется в строгом соот­ветствии с требованиями стандартов Единой системы конструк­торской документации (ЕСКД), принятыми в России. В объем конструкторской документации курсовой работы или проекта могут быть вклю­чены общие виды, компоновочные и сборочные чертежи, с наибольшей полнотой характеризующие отличительные особен­ности выполненной разработки, ее отличия от базового варианта, новизну и оригинальность принятых технических решений, рабочие чертежи деталей, деталировочные чертежи.

Стандарты ЕСКД регламентируют толщину линий чертежа, шрифты, правила выполнения разрезов и сечений, простановку размеров, нанесение поясняющих надписей и другие правила выполнения чертежей. Для соблюдения требований ЕСКД, кроме стандартов, студенты могут использовать справочники или учеб­ники по машиностроительному черчению последних лет изда­ния.

Чертеж общего вида поясняет конструкцию изделия и принцип его работы и является основой для разработки рабочей документации - рабочих чертежей деталей и сборочных чертежей, входящих в изделие сборочных единиц, включая сборочный чертеж изделия.

В общем случае чертеж общего вида должен содержать:

а) изображения (виды, разрезы, сечения), текстовую часть и надписи, необходимые для понимания конструктивного устройства изделия, взаимодействия его составных частей и принципа работы;

б) размеры и другие параметры, наносимые на изображение (при необходимости);

в) номера позиций составных частей, которые необходимы для пояснения чертежа общего вида, описания принципа работы изделия и др.;

г) техническую характеристику.

Сборочный чертеж изделия (сборочной единицы) должен содержать:

а) изображения изделия (сборочной единицы), дающие представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу, и обеспечивающие возможность сборки и контроля;

б) размеры, предельные отклонения и другие параметры и требования, которые выполняют и контролируют по данному чертежу; можно указывать в качестве справочных размеры деталей, определяющие характер сопряжения.

в) указания о характере сопряжения и методах его осуществления, если точность сопряжения обеспечивают не заданными предельными отклонениями размеров, а подбором, пригонкой и т. п., а также указания о выполнении неразъемных соединений (сварных, паяных и др.);

г) номера позиций составных частей, входящих в изделие (сборочную единицу);

д) габаритные размеры;

е) установочные, присоединительные и другие необходимые справочные размеры;

ж) техническую характеристику;

з) координаты центра масс (при необходимости).

Ч ертежи общего вида и сборочные чертежи должны иметь спецификацию - перечень всех деталей с их краткой ха­рактеристикой. Спецификацию выполняют по форме, показанной на рис. 3, и размещают на том же листе, что и изображение изде­лия, или на отдельных листах формата А4 в качестве приложения к расчетно-пояснительной записке. В случае размещения спецификации на отдельном листе формата А4, выполняется основная надпись по форме, представленной на рис. 4, для первого листа и по форме, представленной на рис.5, для последующих листов. Основные надписи спецификации заполняются аналогично основной надписи чертежа.

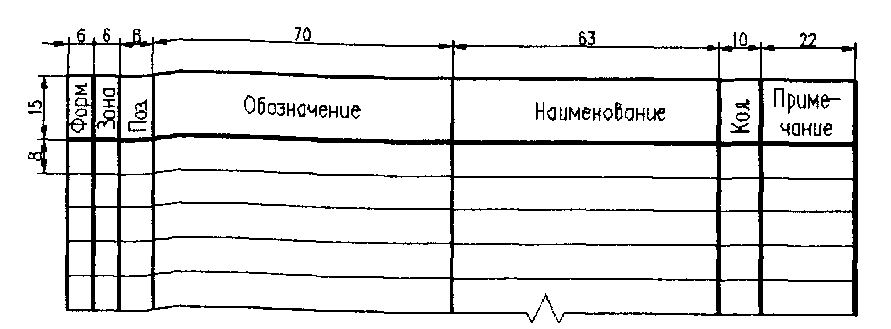

Рис. 3 Рекомендуемая форма спецификации к сборочному чертежу

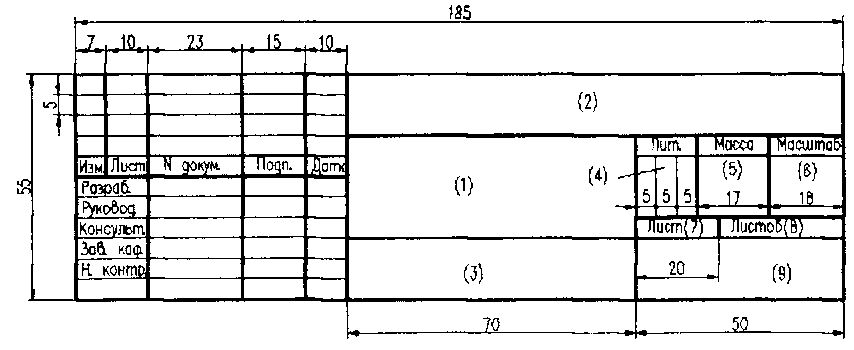

Рис. 4. Основная надпись для первого листа спецификации

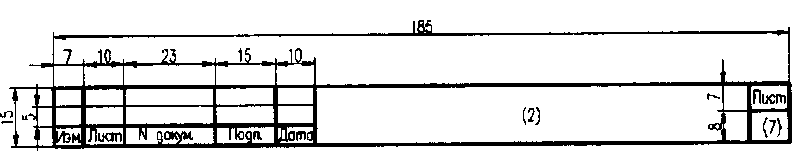

Рис. 5. Основная надпись по форме 2а
