4 Программа и порядок выполнения работы

Для проведения опыта генератор постоянного тока с независимым возбуждением следует собрать схему, показанную на рисунке 4.1.

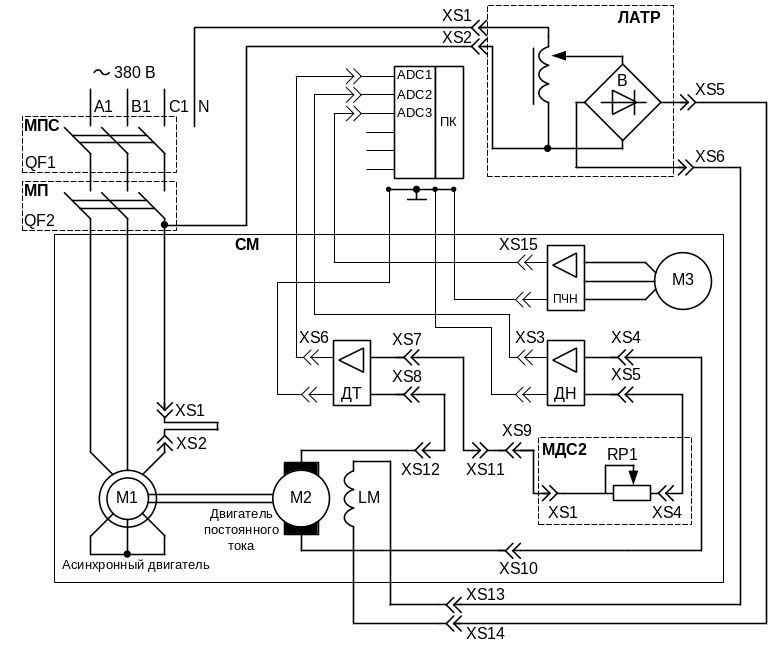

Рисунок 4.1 – Генератор постоянного тока с независимой системой возбуждения

4.1 Характеристика холостого хода гпт нв

Эта характеристика представляет собой зависимость напряжения холостого хода генератора от тока возбуждения:

U₀ = f (I_в) при I_я = 0, n = const.

В качестве приводного двигателя выступает асинхронный электродвигатель с короткозамкнутым ротором М1, запитываемый трехфазным напряжением 3x380 В.

Регулируемое напряжение постоянного тока подается в обмотку возбуждения LМ машины постоянного тока от модуля автотрансформатора. В якорную цепь двигателя постоянного тока вводится сопротивление модуля МДС2. Ток возбуждения рассчитывается по показаниям вольтметра модуля автотрансформатора.

Выходы ДТ, ДН и ПЧН модуля СМ подключаются к входам А1, А2 и А3 соответственно модуля МВВ.

Установить все модули в начальное состояние, для чего при выключенных автоматах QF1, QF2:

– рукоятку регулировки выходного напряжения автотрансформатора установить в крайнее положение против часовой стрелки;

– переключатель SA1 модуля автотрансформатора установить в нижнее положение;

– переключатель SA1 модуля МДС2 установить в положение «∞».

Опыт проводится в следующей последовательности:

– включить автоматы QF1 и QF2 модулей МПС и МП. Генератор постоянного тока приводится во вращение и при i_В = 0 измеряют напряжение от потока остаточной индукции;

– включить переключатель SA1 модуля автотрансформатора, ручкой автотрансформатора устанавливая напряжение от 0 до 220 В (по значениям указанным в таблице 4.1) произвести запись значений Uя прямой последовательности и обратной. При этом необходимо учитывать, что напряжение после диодного выпрямителя отличается от входного напряжения на K_Ф=1,11:

U_ОВ = U_ВХ/1,11, ()

– изменять ток возбуждения поворотом ручки автотрансформатора (изменение напряжения возбуждения).

Ток возбуждения рассчитывается по известным напряжению и сопротивлению обмотки возбуждения (таблица 2.1):

I_ОВ = U_ОВ/R_ОВ, ()

Данные опыта занести в таблицу 4.1.

Таблица 4.1

UВХ, В	0	20	50	100	150	200	220
UОВ, В	UВХ/1,11
IОВ, А	UОВ/RОВ
UЯ, В

После проведения опыта установить все переключатели модулей в исходное положение. Ручку автотрансформатора вывести против часовой стрелки, переключатель SA1 модуля ЛАТР перевести в нижнее положение, отключить автоматы QF2, QF1.

По данным опыта построить характеристику холостого хода .
