Слои и работа с ними
Слой – это совокупность параметров черчения графических объектов разных типов. Например, на чертежах, выполняемых по стандарту ЕСКД, присутствуют следующие типы линий:
– основная (толстая);
– тонкая;
– осевая;
– другие типы линий.
Чтобы каждый раз не переключать вручную текущие установки черчения для каждого типа линий, существуют слои. Считается, что каждому типу линий в чертеже ставится в соответствие один слой. При этом слои, «накладываясь» друг на друга, создают финальный чертеж.
Существует также другой подход к черчению (который можно успешно комбинировать с первым). Можно использовать слои для размещения на них отдельных объектов чертежа. Так как слои можно включать/выключать, то тем самым можно легко управлять содержимым чертежа. При экспортировании из других приложений (например, из ArchiCAD в AutoCAD) этот процесс происходит автоматически.
Созданием, удалением и редактированием свойств слоев управляет «Диспетчер свойств слоев» (см. рис.5.12)

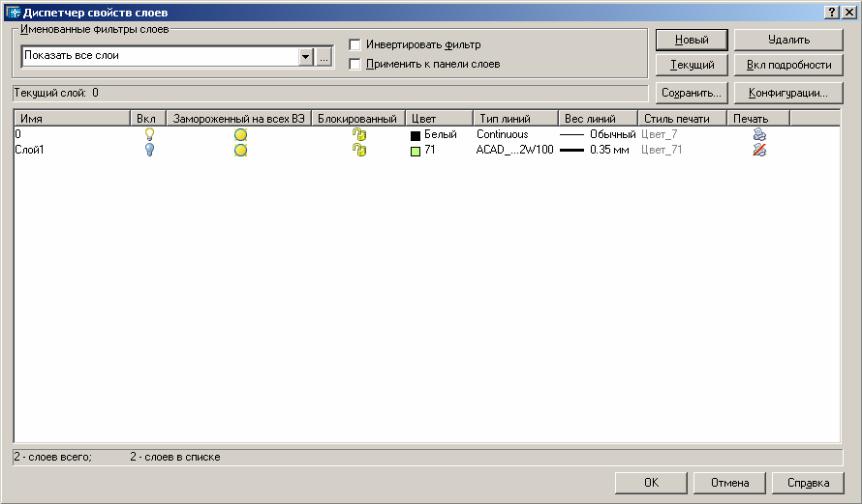

Рис.5.12. Окно диспетчера свойств слоев
Например, на показанном на рисунке, в чертеже имеются два слоя, у которых такие атрибуты как цвет, тип линий, толщина линий разные. У слоев различают следующие свойства:
Состояние включения/выключения
Изменение этого состояния производится в том случае, если необходимо временно убрать с чертежа все объекты, содержащиеся на данном слое. Например, если нанесенные на чертеж размеры мешают производить копирование фрагментов контура, есть возможность временно отключить слой, содержащий размеры). Будучи отключенным, слой «исчезает» с экрана, а при перемещении на него объектов из других слоев, они тоже становятся невидимыми.
Состояние замороженности на всех видовых экранах
Признак замороженности на всех видовых экранах применяется при оформлении бумажных чертежей.
Состояние блокировки
Блокировка слоя применяется для того, чтобы защитить объекты, принадлежащие этому слою от случайного удаления. При попытке удалить объект выдается сообщение о том, что слой заблокирован и удаление невозможно.
Цвет графических объектов
Цвет назначается обычно для того, чтобы различать линии одного слоя от линий другого слоя. При печати такого чертежа, если не пользоваться специальными установками печати, цвет будет выводиться на печать, что недопустимо по ЕСКД. Для назначения цвета слою имеется диалоговое окно, представленное на рис.5.13. Семь основных цветов имеют буквенные имена, остальные нумеруются от 0 до 255.

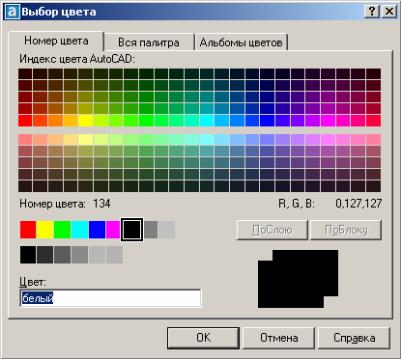

Рис.5.13. Окно выбора цвета
Тип линий графических объектов

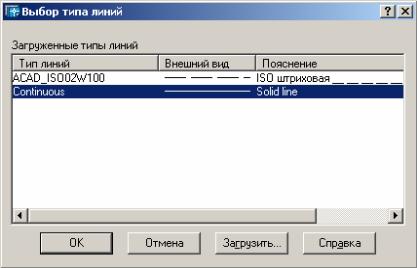

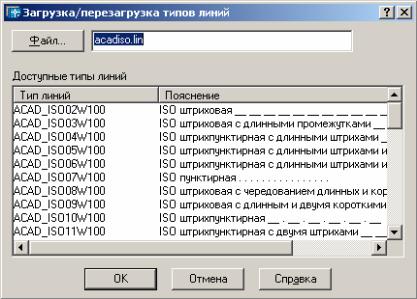

Тип линий задается с помощью диалога, представленного на рис.5.14 а). Если в данном чертеже отсутствует нужный тип линий, необходимо загрузить его из внешнего файла “acadiso.lin” (рис.5.14 б)).
а) |
б) |
Рис.5.14. Окна выбора типа линии |
|
Вес линий (толщина в мм)
Вес линий в мм характеризует толщину графических объектов при выводе на печать. Для задания весов линий имеется диалог, изображенный на рис.5.15. При создании новых слоев в поле «Вес линий» может стоять значение «Обычный». Это значит, что толщина равна 0,25 мм.

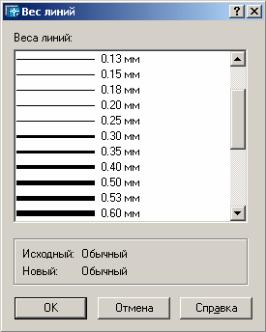

Рис.5.15. Окно выбора толщины линии
Признак печатаемости/непечатаемости
Данное свойство слоя применяется в случае, если данный слой содержит служебную информацию (например, Видовые экраны), которая не должна присутствовать на печати.
Работа со слоями
Информация о текущем слое представлена на панели «Слои» (см. рис.5.16). В раскрывающемся списке №2 представлен текущий слой (если не выбрано ни одного объекта). Если в данный момент выбраны объекты, содержащиеся на другом слое, то это поле покажет тот слой, которому они принадлежат. Если выбранные объекты принадлежат двум и более слоям, то список №2 будет чистым. №1 служит для вызова «Диспетчера свойств слоев», а №3 запускает команду возврата к предыдущему состоянию слоев. Справа от панели «Слои» находится панель «Свойства», которая содержит три раскрывающихся списка: «Цвет объекта» (№4), «Тип линии» объекта (№5) и «Толщина линии» (№6).

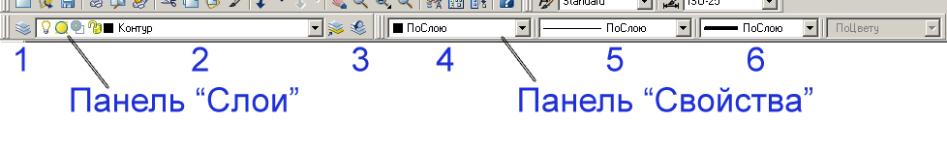

Рис.5.16. Панели «Слои» и «Свойства»
При работе со слоями следует придерживаться следующего правила: внутри данного слоя основные атрибуты всех объектов должны быть «ПоСлою» (см. рис.5.16 №4, 5 и 6). При этом, если в «Диспетчере свойств слоев» изменить для данного слоя, например, толщину линии, то этот параметр изменится для всех объектов данного слоя. Естественно, что это правило не распространяется на особые случаи, когда для единичных объектов выбираются особые значения параметров.
Основные типы графических объектов AutoCAD – для самостоятельного рассмотрения
