Методы обеспечения точного черчения
1 Системы координат
Каждый графический объект в AutoCAD имеет так называемые «характерные точки», координаты которых определены с высокой точностью. Точки пересечения графических объектов вычисляются, исходя из математических уравнений, поэтому они также подсчитываются с высокой точностью.
В AutoCAD, в основном, применяются декартовы координаты. Текущие координаты курсора отображаются в левом нижнем углу экрана в строке состояния (см. рис.5.2)
Рис.5.2. Месторасположение координат курсора в окне AutoCAD
При задании координат используют следующие правила:
– целая и дробная часть числа разделяются между собой точкой, например «5.62»
– координаты точки пишутся в формате X,Y[,Z] – т.е. координата по оси Z не обязательна, например «5.62,-2.11»
Рис.5.3. «Приклеивание» курсора к определенной точке
Чтобы графический курсор гарантированно попал в характерную точку выделенного графического объекта, существует механизм «приклеивания», т.е. при нахождении в окрестности маркера точки, курсор ощутимо «прилипает» к ней на некоторое время, пока пользователь не сдвинет мышь достаточно сильно в сторону. В этот момент в строке состояния можно увидеть координаты этой точки, а характерная точка подсветится зеленым квадратом (см. рис.5.3)
Для удобства работы с координатами предусмотрен ряд инструментов, позволяющих переместить, повернуть или создать собственную пользовательскую систему координат (ПСК). Для этого существуют команды, представленные на панели «ПСК» (рис.5.4)
1 2 3
Рис.5.4. Панель систем координат
Наиболее интересными для пользователя являются следующие команды:
1. Команда «возврат к предыдущей ПСК».
2. Группа команд определения новой ПСК путем задания ее характерных точек (перенос начала, координата оси Z, по трем точкам).
3. Группа команд определения новой ПСК путем вращения относительно какой-либо оси.
Задание координат точки может быть осуществлено двумя способами:
– в явном виде (X,Y) относительно текущей ПСК;
– относительно координат предыдущей точки (@ΔX,ΔY).
Под понятием «предыдущая точка» подразумеваются координаты последней указанной точки. Например, при построении линии, если пользователь указал начальную точку, то ее координаты считаются «предыдущими».
Относительные координаты могут быть заданы в декартовой или полярной системах координат (см. рис.5.5).
Рис.5.5. Задание координат точки в различных системах координат:
а – в декартовой системе; б – используя относительные полярные координаты.
Для обеспечения точного положения графических объектов относительно друг друга в AutoCAD имеются различные специфические инструменты, такие как привязки и отслеживания.
Для контроля над инструментами обеспечения точности черчения в AutoCAD существуют элементы управления типа «кнопка», находящиеся в строке состояния в нижней части экрана (см. рис.5.6).
Рис.5.6. Индикаторы инструментов в строке состояния
2. Объектные привязки
Объектные привязки – это способ точного вычисления координат графических объектов с целью присоединения к ним новых объектов. Существует несколько различных типов объектных привязок, из которых в данный момент часть может быть включена, а часть – нет. Включать все типы привязок одновременно не рекомендуется, так как при этом затрудняется процесс построения новых графических объектов.
Для контроля состояния привязок существует диалоговое окно, изображенное на рис.5.7. Оно вызывается нажатием правой кнопки мыши на кнопку «ПРИВЯЗКА» (№5 на рис.5.6) и выбором команды «Настроить» из контекстного меню.
Рис.5.7. Диалоговое окно объектной привязки
В процессе черчения объектные привязки включаются нажатием на <F3>, причем включаются только те, которые отмечены галочками в диалоге настроек, показанном на рис.5.7. Всего существует 13 видов объектных привязок. Наиболее часто используемыми из них являются: «Конточка», «Середина», «Центр», «Пересечение», «Продолжение», «Нормаль», «Касательная».
3. Полярное отслеживание

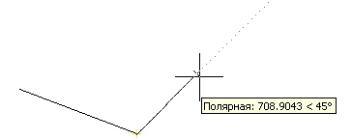

Полярное отслеживание – это процесс отслеживания фиксированного направления от текущей точки привязки. Направления отслеживаются также в относительных полярных координатах, при этом выдается подсказка о том, какое направление отслеживается (рис.5.8). При нахождении графического курсора в точке привязки, через некоторое время появляется маленький желтый крестик, отмечающий начало процесса полярного отслеживания.
Рис.5.8. Процесс полярного отслеживания при построении линии
Включение/выключение режима полярного отслеживания производится нажатием на кнопку №4 «ОТС-ПОЛЯР» (см. рис.5.6) или функциональную клавишу <F10>. Окно настроек этого режима, доступное из контекстного меню, представлено на рис.5.9. Отсчет полярного угла начинается против часовой стрелки от горизонтальной оси, направленной вправо.
Рис.5.9. Диалоговое окно полярного отслеживания
4. Отслеживание объектных привязок
Отслеживание объектных привязок – это метод, являющийся комбинацией объектных привязок и полярных отслеживаний. Включается/ выключается он нажатием на кнопку «ОТС-ОБЪЕКТ» (№6 на рис.5.6) или <F11> на клавиатуре.
На рис.5.10 а) показан случай, когда от центра построенной дуги отслеживается вертикальное направление. При приближении курсора к пересечению этого направления с другим существующим объектом сработает привязка «Пересечение».
а) |
б) |
Рис.5.10. Примеры процесса отслеживание объектных привязок |
|
Обратите внимание, что если в режиме ввода координат нажать правую кнопку мыши с нажатым <Shift>, то в появившемся контекстном меню (рис.5.11) будут доступны команды временных точек привязки (действующих только внутри команды). Кроме того, есть возможность использовать функции «Точка отслеживания» и «Смещение», которые помогают избавиться от необходимости построения вспомогательных линий.
|
Рис.5.11. Контекстное меню, появляющееся в режиме ввода координат
|

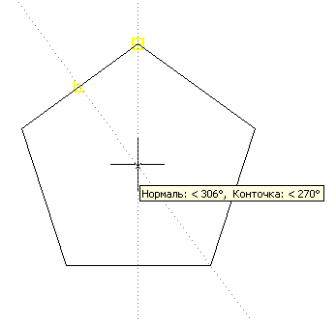

Рассмотрим еще один пример использования всех вышеперечисленных методов. На рис.5.10 б) показано, как можно графически найти центр пятиугольника. Используются три привязки: к середине, нормаль и к конечной точке. Вначале находится середина одной из сторон, затем из этой точки отслеживается перпендикулярное направление («Нормаль: < 306°»). Далее находится вершина и отслеживается направление вертикально вниз («Конточка: < 270°»). В месте пересечения обеих отслеживаний находится центр пятиугольника.
5. Другие методы («Шаг», «Сетка», «Орто»)
Существуют другие методы обеспечения точного черчения. С их помощью удобно чертить, например, принципиальные схемы, где все расстояния кратны некоторому значению, а все линии горизонтальны или вертикальны. К этим методам относятся:
1. Привязка перемещения курсора к фиксированным положениям в пространстве, описываемых соответствующими настройками (№1 на рис.5.6 или <F9>)
2. Отображение на экране этой сетки в виде точек (№2 на рис.5.6 или <F7>)
3. Режим ортогонального черчения (№3 на рис.5.6 или <F8>). В процессе построения линии, курсор может перемещаться либо по вертикальному, либо по горизонтальному направлению.
