Построение поперечного

разреза здания.

Методические рекомендации для выполнения практических работ по дисциплине «Проектирование архитектурных конструкций»

Санкт-Петербург

2012 г.

Одобрено на заседании цикловой комиссии «Строительство и эксплуатация зданий и городских путей сообщения»

Протокол № ____ от

«____» _____________2012 г

Председатель цикловой комиссии

__________________ Павлова Т.С.

Автор –Капичула О.Н., преподаватель дисциплины «Проектирование архитектурных конструкций» СПб колледжа строительной индустрии и городского хозяйства

Рецензенты:

Павлова Т.С., председатель цикловой комиссии «Строительство и эксплуатация зданий и городских путей сообщения» СПб колледжа строительной индустрии и городского хозяйства

Цаплина М.С., преподаватель дисциплины «Проектирование архитектурных конструкций» СПб колледжа строительной индустрии и городского хозяйства

Симонова А.С., ассистент кафедры «Автомобильные дороги» СПб ГАСУ

Содержание

Введение	4
1. Принцип получения разреза и обозначение на плане этажа	4
2. Изображение основных элементов в разрезе	5
3. Порядок построения разреза	8
3.1. Первый этап (рис. 4)	8
3.2. Второй этап (рис. 5)	9
3.3. Третий этап (рис. 6)	10
3.4. Четвертый этап (рис. 7)	11
3.5. Пятый этап (рис. 8)	12
ПРИЛОЖЕНИЕ 1 «Железобетонные козырьки над входами в здание»	14
Рекомендуемая литература и интернет-ресурсы	15

Введение

Методические рекомендации предназначены для студентов, выполняющих курсовые проекты по дисциплине «Проектирование архитектурных конструкций». Данное пособие позволяет студентам понять принцип получения разреза и проследить ход его построения. Методические рекомендации могут использоваться как дополнительный источник информации для студентов очного отделения. Студенты очно-заочного отделения могут применять данное пособие при самостоятельной работе над курсовым проектом по теме «Многоэтажное жилое здание».

Разрез даёт представление о конструктивных элементах здания и их взаимном расположении. Работа над его выполнением способствует развитию пространственного воображения. Перед выполнением разреза должен быть разработан план этажа.

1. Принцип получения разреза и обозначение на плане этажа

Разрезом называется условное изображение предмета, мысленно рассечённого вертикальной плоскостью. Часть предмета, находящаяся перед секущей плоскость, мысленно удаляется. На разрезе изображаются то, что находится в секущей плоскости и то, что видно за ней (рис. 1).

Рис. 1 ПОЛУЧЕНИЕ РАЗРЕЗА

Чтобы построить разрез следует мысленно сопоставить воображаемую секущую плоскость с планом этажа. Расположение плоскости разреза обозначается на планах разрывными линиями, стрелками показывается направление взгляда (рис. 2).

Рис.2 ОБОЗНАЧЕНИЕ РАЗРЕЗА НА ПЛАНЕ ЭТАЖА

При выполнении курсовых и дипломных проектов рекомендуется выполнять разрез по лестничной клетке. При этом направление взгляда справа налево (рис.2).

2. Изображение основных элементов в разрезе

Конструктивные элементы в разрезе показывают упрощенно. Основные из них приведены в табл. 1.

Таблица 1Изображение основных конструктивных элементов в разрезе

Название элемента	Изображение в разрезе
1. Стены и междуэтажные перекрытия при расположении плит длинной стороной вдоль секущей плоскости:
2. Стены и междуэтажные перекрытия при расположении плит короткой стороной вдоль секущей плоскости (количество и ширина плит уточняется после выполнения схемы расположения элементов перекрытия)
3. Чердачное перекрытие
4. Лестница с фризовыми ступенями
5. Оконный проем с четвертью
6. Дверной проем без четверти
7. Тепловой тамбур
8. Вентеляционная труба Длина венттрубы определяется по числу каналов (см. примечание1 к табл. 1)
9. Выход на крышу
10. Продух для вентиляции чердака
11. Металлические лестницы (стремянки для выхода на крышу)
12. Отмостка

Примечание 1 к таблице 1:

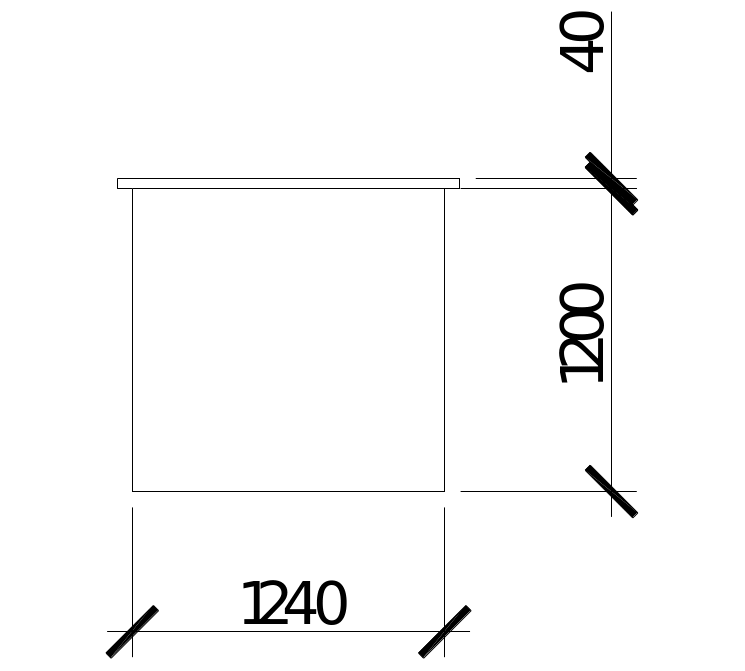

Длина вентеляционной трубы определяется по числу каналов на последнем этаже. Выкладываемые в кирпичных стенах каналы обычно имеют сечение 140*140 или 270*140. Минимальное расстояние между вентканалами 120мм. Такое же расстояние следует отступать до наружной поверхности трубы в каждую сторону от первого и последнего каналов.

Пример определения длины венттрубы для трехэтажного здания см. рис. 3

Рис. 3 ОПРЕДЕЛЕНИЕ РАЗРМЕРА ДЛИНЫ ВЕТИЛЯЦИОННОЙ ТРУБЫ
