5.2. Нумерация

Нумерацию страниц, разделов, подразделов, пунктов, подпунктов, рисунков, таблиц, формул подают арабскими цифрами без знака №.

Титул включается в общую нумерацию страниц работы, но на листах номера не ставят, а на следующих страницах номер проставляют в правом верхнем углу листа без точки в конце (см. эти методические рекомендации).

Такие структурные части работы, как реферат, содержание, перечень условных обозначений, введение, выводы, список использованных источников не имеют порядкового номера (не нумеруются их заголовки), т.е. нельзя писать "2. ВСТУПЛЕНИЕ" или "Раздел 6. Выводы). Номер раздела ставится после слова "РАЗДЕЛ", написанного заглавными буквами после номера точку не ставят. Заголовок (наименование) раздела начинают с новой строки (выравнивание по центру) и точку в конце также не ставят (см. приложение Ж).

Номер подраздела состоит из номера раздела и порядкового номера подраздела, разделенных точкой, например, 1.1, 1.2 и др. Номер пункта состоит из номера раздела, номера подраздела (если он есть) и порядкового номера пункта, разделенных точками.

Иллюстрации. Иллюстрации необходимо располагать после текста, в котором они упоминаются впервые, или на следующей странице.

Все иллюстрации, которые выносятся на защиту, подаются в основной части аттестационной работы или в приложениях.

Рисунки, графики, схемы, диаграммы и т.п. должны отвечать требованиям стандартов.

Иллюстрации нумеруются арабскими цифрами в пределах раздела за исключением иллюстраций, приведенных в приложениях, и обозначают словом "Рис.", которое вместе с названием иллюстрации размещается под рисунком, например "Рис. 3.2. Пример характеристик ВК" (второй рисунок третьего раздела). Ниже приведен пример.

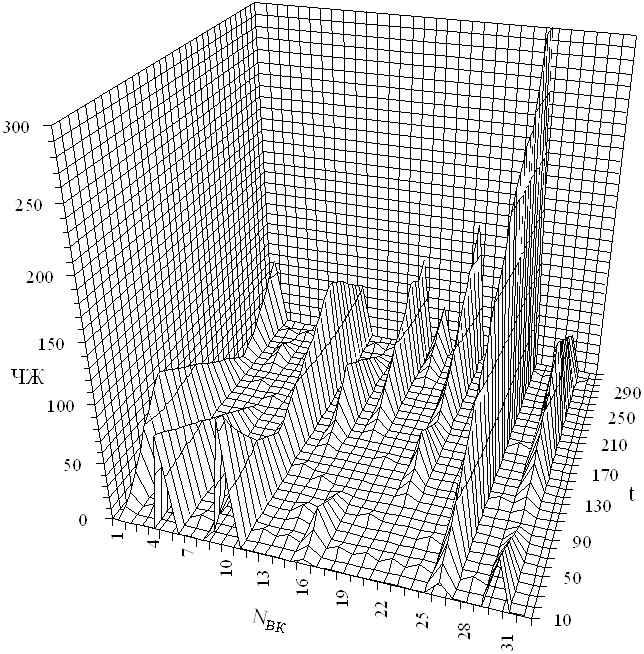

Рис. 3.2. Пример характеристик ВК.

Текст, надписи, условные обозначения поясняющие рисунок располагаются в зоне рисунка над его названием. Пример приведен ниже.

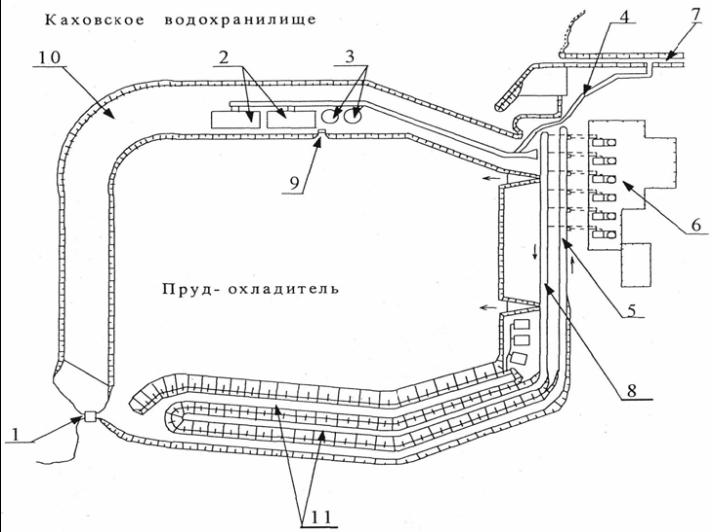

1 – сооружение продувки	7 – сбросной канал Запорожской ТЭС
2 – брызгальные бассейны	8 – сбросной канал ЗАЭС
3 – градирни	9 – насосная станция подачи воды на
4 – канал подпитки	Градирни
5 – подводящий канал ЗАЭС	10 – плотина пруда – охладителя
6 – промплощадка Запорожской АЭС	11 – брызгальные бассейны (42 модуля)

Рис.1.1. Схема расположения гидротехнических сооружений ОП ЗАЭС.

Если рисунок состоит из нескольких изображения имеющих свою нумерацию, то ее расшифровка приводится ниже названия рисунка. Пример приведен ниже.

а) б)

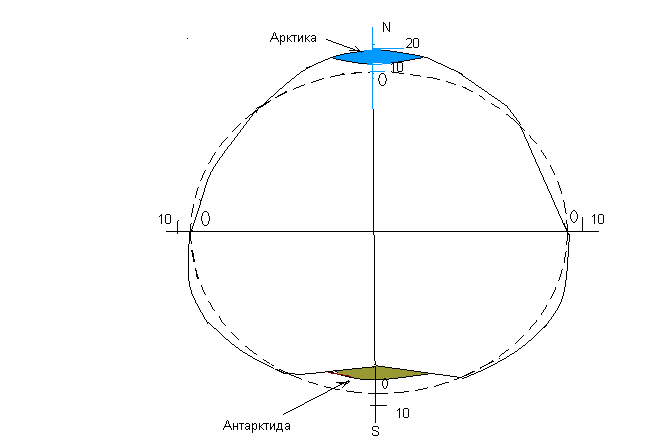

Рис. 1.2. Отклонения геоида от эллипсоида

а) сечение по экватору и двум параллелям, по 45 градусу северной и южной широты в районе о-ва Шри Ланка (Цейлон)

б) тоже, но с изображением Арктики и Антарктиды

Таблицы. Цифровой материал, как правило, оформляется в виде таблиц. Таблицу нужно располагать непосредственно после текста, в котором она упоминается впервые, или на следующей странице. На все таблицы должны быть ссылки в тексте, а их нумерация последовательная (за исключением таблиц представленных в приложениях) в пределах раздела. В правом верхнем углу над соответствующим заголовком таблицы размещают надпись курсивом "Таблица" с указанием ее номера, который должен состоять из номера раздела и порядкового номера таблицы, между которыми относится точка, например: "Таблица 1.2" (вторая таблица первого раздела). Ниже приведен пример.

Таблица 1.2
