• ГОСТ 2.701-2008 ЕСКД. Схемы. Виды и типы. Общие требования к выполнению.

• ГОСТ 2.702-75 ЕСКД. Правила выполнения электрических схем.

• ГОСТ 2.703-68 ЕСКД. Правила выполнения кинематических схем.

• ГОСТ 2.704-76 ЕСКД. Правила выполнения гидравлических и пневматических схем.

• ГОСТ 2.705-70 ЕСКД. Правила выполнения электрических схем обмоток и изделий с обмотками.

• ГОСТ 2.707-84 ЕСКД. Правила выполнения электрических схем железнодорожной сигнализации, централизации и блокировки.

• ГОСТ 2.708-81 ЕСКД. Правила выполнения электрических схем цифровой вычислительной техники.

• ГОСТ 2.709-89 ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах.

• ГОСТ 2.710-81 ЕСКД. Обозначения буквенно-цифровые в электрических схемах.

• ГОСТ 2.711-82 ЕСКД. Схема деления изделия на составные части.

• ГОСТ 2.721-74 ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения.

• ГОСТ 2.722-68 ЕСКД. Обозначения условные графические в схемах. Машины электрические.

• ГОСТ 2.723-68 ЕСКД. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители.

• ГОСТ 2.725-68 ЕСКД. Обозначения условные графические в схемах. Устройства коммутирующие.

• ГОСТ 2.726-68 ЕСКД. Обозначения условные графические в схемах. Токосъёмники.

• ГОСТ 2.727-68 ЕСКД. Обозначения условные графические в схемах. Разрядники, предохранители.

• ГОСТ 2.728-74 ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы.

• ГОСТ 2.729-68 ЕСКД. Обозначения условные графические в схемах. Приборы электроизмерительные.

• ГОСТ 2.730-73 ЕСКД. Обозначения условные графические в схемах. Приборы полупроводниковые.

• ГОСТ 2.731-81 ЕСКД. Обозначения условные графические в схемах. Приборы электровакуумные.

• ГОСТ 2.732-68 ЕСКД. Обозначения условные графические в схемах. Источники света.

• ГОСТ 2.733-68 ЕСКД. Обозначения условные графические детекторов ионизирующих излучений в схемах.

• ГОСТ 2.734-68 ЕСКД. Обозначения условные графические в схемах. Линии сверхвысокой частоты и их элементы.

• ГОСТ 2.735-68 ЕСКД. Обозначения условные графические в схемах. Антенны и радиостанции.

• ГОСТ 2.736-68 ЕСКД. Обозначения условные графические в схемах. Элементы пьезоэлектрические и магнитострикционные. Линии задержки.

• ГОСТ 2.737-68 ЕСКД. Обозначения условные графические в схемах. Устройства связи.

• ГОСТ 2.739-68 ЕСКД. Обозначения условные графические в схемах. Аппараты, коммутаторы и станции коммутационные телефонные.

• ГОСТ 2.740-89 ЕСКД. Обозначения условные графические в схемах. Аппараты и трансляции телеграфные.

• ГОСТ 2.741-68 ЕСКД. Обозначения условные графические в схемах. Приборы акустические.

• ГОСТ 2.743-91 ЕСКД. Обозначения условные графические в схемах. Элементы цифровой техники.

• ГОСТ 2.744-68 ЕСКД. Обозначения условные графические в схемах. Устройства электрозапальные.

• ГОСТ 2.745-68 ЕСКД. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические.

• ГОСТ 2.746-68 ЕСКД. Обозначения условные графические в схемах. Генераторы и усилители квантовые.

• ГОСТ 2.747-68 ЕСКД. Обозначения условные графические в схемах. Размеры условных графических обозначений.

• ГОСТ 2.749-84 ЕСКД. Элементы и устройства железнодорожной сигнализации, централизации и блокировки.

• ГОСТ 2.752-71 ЕСКД. Обозначения условные графические в схемах. Устройства телемеханики.

• ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения.

• ГОСТ 2.756-76 ЕСКД. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств.

• ГОСТ 2.757-81 ЕСКД. Обозначения условные графические в схемах. Элементы коммутационного поля коммутационных систем.

• ГОСТ 2.758-81 ЕСКД. Обозначения условные графические в схемах. Сигнальная техника.

• ГОСТ 2.759-82 ЕСКД. Обозначения условные графические в схемах. Элементы аналоговой техники.

• ГОСТ 2.761-84 ЕСКД. Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи.

• ГОСТ 2.762-85 ЕСКД. Обозначения условные графические в электрических схемах. Частоты и диапазоны частот для систем передачи с частотным распределением каналов.

• ГОСТ 2.763-85 ЕСКД. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией.

• ГОСТ 2.764-86 ЕСКД. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации.

• ГОСТ 2.765-87 ЕСКД. Обозначения условные графические в электрических схемах. Запоминающие устройства.

• ГОСТ 2.766-88 ЕСКД. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением каналов.

• ГОСТ 2.767-89 ЕСКД. Обозначения условные графические в электрических схемах. Реле защиты.

• ГОСТ 2.768-90 ЕСКД. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые.

• ГОСТ 2.770-68 ЕСКД. Обозначения условные графические в схемах. Элементы кинематики.

• ГОСТ 2.780-96 ЕСКД. Обозначения условные графические. Кондиционеры рабочей среды, ёмкости гидравлические и пневматические.

• ГОСТ 2.781-96 ЕСКД. Обозначения условные графические. Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные.

• ГОСТ 2.782-96 ЕСКД. Обозначения условные графические. Машины гидравлические и пневматические.

• ГОСТ 2.784-96 ЕСКД. Обозначения условные графические. Элементы трубопроводов.

• ГОСТ 2.785-70 ЕСКД. Обозначения условные графические. Арматура трубопроводная.

• ГОСТ 2.787-71 ЕСКД. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов.

• ГОСТ 2.788-74 ЕСКД. Обозначения условные графические. Аппараты выпарные.

• ГОСТ 2.789-74 ЕСКД. Обозначения условные графические. Аппараты теплообменные.

• ГОСТ 2.790-74 ЕСКД. Обозначения условные графические. Аппараты колонные.

• ГОСТ 2.791-74 ЕСКД. Обозначения условные графические. Отстойники и фильтры.

• ГОСТ 2.792-74 ЕСКД. Обозначения условные графические. Аппараты сушильные.

• Приложение Б

• ВИДЫ ГРАФИЧЕСКИХ КОНСТРУКТОРСКИХ ДОКУМЕНТОВ

• ВИДЫ ЧЕРТЕЖЕЙ

• 1. Чертеж Графический конструкторский документ, определяющий конструкцию изделия и содержащий сведения, необходимые для разработки, изготовления, контроля, монтажа и эксплуатации изделия, включая его ремонт  Чертеж выполняется в соответствии с требованиями стандартов ЕСКД. Монтажом называется сборка и установка изделий по определенным планам и чертежам (ГОСТ 23887-79).

• 2. Чертеж детали Чертеж, содержащий изображение детали с указанием данных, необходимых для ее изготовления и контроля (ГОСТ 2.102-68)

• 3. Сборочный чертеж Чертеж, содержащий изображение сборочной единицы с указанием необходимых данных для ее сборки и контроля  Гидромонтажные и пневмомонтажные чертежи относят к сборочным чертежам (ГОСТ 2.102-68)

• 4. Чертеж общего вида Чертеж, определяющий конструкцию изделия, взаимодействие его основных составных частей и служащий для пояснения принципа действия изделия (ГОСТ 2.102-68)

• 5. Теоретический чертеж Чертеж, определяющий обводы изделия и координаты расположения его составных частей (ГОСТ 2.102-68)  Обводом называется совокупность линий в определенных сечениях изделия, определяющих его форму.

• 6. Габаритный чертеж Чертеж, содержащий упрощенное контурное изображение изделия с указанием габаритных, установочных и присоединительных размеров(ГОСТ 2.102- 68)

• 7. Монтажный чертеж Чертеж, содержащий упрощенное контурное изображение изделия с указанием данных, необходимых для его монтажа на месте применения  К монтажным чертежам также относят чертежи фундаментов, специально разрабатываемых для установки изделия (ГОСТ 2.102-68).

• 8. Электромонтажный чертеж Чертеж, содержащий изображения монтируемых электрических и радиоэлектронных изделий, электрических коммуникаций между ними и данные, необходимые для их монтажа (ГОСТ 2.413-72)

• 9. Чертеж жгута Сборочный чертеж изделия, состоящего из изолированных проводов или кабелей и при необходимости соединительных элементов (ГОСТ 2.414-75)

• 10. Ремонтный чертеж Чертеж, предназначенный для подготовки ремонтного производства, ремонта и контроля изделия после ремонта (ГОСТ 2.602-68)  Ремонтный чертеж содержит только те изображения изделия, размеры, предельные отклонения размеров и дополнительные данные, которые необходимы для проведения ремонта и контроля изделия при выполнении ремонта и после него.

• 11. Эскизный конструкторский документ (Эскиз) Чертеж, выполненный без соблюдения масштаба и предназначенный для разового использования (ГОСТ 2.125-88)

• 12. Фоточертеж Чертеж, содержащий фотографическое изображение макета или модели с указанием данных, необходимых для проектирования или монтажа объекта (ГОСТ 2.002-72)

• ВИДЫ И ТИПЫ СХЕМ

• 13. Схема Графический конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними (ГОСТ 2.102-68)

• 14. Вид схемы Классификационная группировка схем, выделяемая по признакам принципа действия и связей составных частей изделия (ГОСТ 2.701-84)  На схеме одного вида допускается изображать элементы схем другого вида этого изделия, непосредственно влияющие на его функционирование, а также элементы схем другого изделия, необходимые для разъяснения принципа действия рассматриваемого изделия.

• 15. Тип схемы Классификационная группировка схем, выделяемая по признаку их основного назначения (ГОСТ 2.701-84)

• Виды схем

• 16. Электрическая схема Схема содержащая в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии в виде и связи между ними (ГОСТ 2.701-84)

• 17. Гидравлическая схема Схема, содержащая в виде условных изображений или обозначений составные части изделия, действующие при помощи энергии жидкости, и связь между ними (ГОСТ 2.701-84)

• 18. Пневматическая схема Схема содержащая в виде условных изображений или обозначений составные части изделия, действующие при помощи энергии сжатого воздуха, и связи между ними (ГОСТ 2.701-84)

• 19. Газовая схема Схема, содержащая в виде условных изображений или обозначений составные части изделия, действующие при помощи энергии сжатого газа, и связи между ними (ГОСТ 2.701-84)

• 20. Кинематическая схема Схема, содержащая в виде условных изображений или обозначений механических составных частей изделия и связи между ними (ГОСТ 2.701-84)

• 21. Вакуумная схема Схема, содержащая в виде условных изображений или обозначений составные части изделия, работающие в вакууме, и связи между ними(ГОСТ 2.701-84)

• 22. Оптическая схема Схема, содержащая состав, расположение и связи оптических составных частей изделия по ходу светового луча и служащая для пояснения устройства и функционирования оптической системы изделия (ГОСТ 2.701-84)

• 23. Схема деления Схема, определяющая состав изделия, входимость составных частей, их назначение и взаимосвязи (ГОСТ 2.701-84)

• 24. Комбинированная схема Схема, содержащая элементы и связи разных видов схем одного типа, относящихся к одному изделию

• Типы схем

• 25. Структурная схема Схема для получения общего представления об изделии, его основных функциональных частях, их назначении и взаимосвязях, применяемая при разработке схем других типов, а также эксплуатации изделия (ГОСТ 2.701-84)

• 26. Функциональная схема Схема для пояснения процессов, происходящих в изделии или его функциональных частях, применяемая при изучении принципа работы изделия, монтаже, его наладке, контроле и ремонте (ГОСТ 2.701-84)

• 27. Принципиальная схема Схема для получения детального представления о принципе работы изделия, определения полного состава функциональных частей и связей между ними, применяется при разработке конструкторских документов, монтаже, наладке, контроле и ремонте изделия (ГОСТ 2.701-84)

• 28. Схема соединений Схема для получения представления о видах, методах, средствах и местах соединения составных частей изделия, применяемая при разработке конструкторских документов, монтаже, наладке, контроле и эксплуатации изделия, включая его ремонты (ГОСТ 2.701-84)

• 29. Схема подключения Схема для определения внешних подключений изделия, применяемая при разработке конструкторских документов, монтаже, наладке, контроле и эксплуатации изделия, включая его ремонты (ГОСТ 2.701- 84)

• 30. Общая схема Схема для определения расположения составных частей комплекса и соединения их между собой на месте эксплуатации, применяемая при ознакомлении с комплексом, контроле и эксплуатации (ГОСТ 2.701-84)

• 31. Схема расположения Схема для определения относительного расположения составных частей изделия и при необходимости связей между ними, применяемая при разработке конструкторских документов, монтаже, изготовлении и эксплуатации изделия (ГОСТ 2.701-84)

• 32. Объединенная схема Схема, в которой совмещены схемы нескольких типов одного вида, относящихся к одному изделию  Примером объединенной схемы являются схема принципиальная и соединений (ГОСТ 2.701-84).

• Приложение В

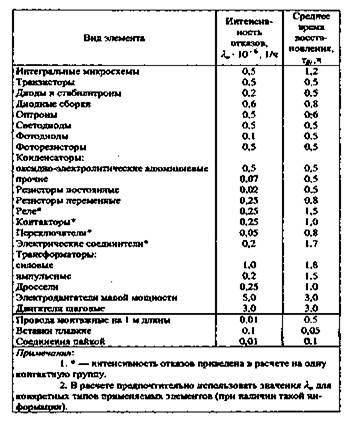

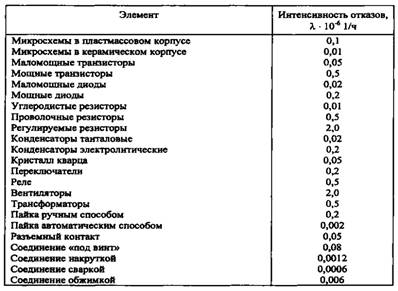

• Интенсивность отказов элементов

• Значения коэффициента электрической нагрузки для каждого типа элементов к_н :

• ·  Для резисторов-0.6

• ·  Для конденсаторов-0.6

• ·  Для диодов- 0.4

• ·  Для микросхем- 0.5

• ·  Для транзисторов-0.6

• В этом случае коэффициент a_i(T,k_H) для используемых в модуле электрорадиоизделий (ЭРИ) будет равен:

• ·  Для резисторов -0.76

• ·  Для конденсаторов -0.8

• ·  Для диодов-0.94

• ·  Для микросхем-0.98

• ·  Для транзисторов -0.51

• Выбранные по таблицам 1, 2 значения λ_Oi , для используемых в модуле ЭРИ, и количество элементов каждого типа ЭРИ - m_i заносятся в таблицу 8.6.

• Таблица 8.6.- Интесивности отказов по типам элементов

  Тип элементов	Обозначение	Номинальная интенсивность отказа λOi *10-6 , 1/ч	Количество mi,, шт
  Резисторы	λOр
  Диоды	λOд
  Конденсаторы	λOс
  Микросхемы	λOмкс
  Транзисторы	λOтр
  Печатная плата	λOпп	0,7 10 -6
  Паяное соединение	λOпс
  Соединитель	λOсо		Например. 1соед., но 45 контактов. Берется число контактов.
  Кварц	λOкв
  предохранитель	λOi	l11 = 0,024
  Конденсаторная батарея из 10 элементов	λOi	0,01

• Используя полученные данные, вычисляется по формуле (1) интенсивность отказов каждого типа элементов.

• Интенсивность отказов резисторов

• λ_р = λ_{O р}k a_р(T,k_H)10^-6, 1/ч

• Интенсивность отказов конденсаторов

• λ_с = λ_Oс k a_с(T,k_H) 10^-6, 1/ч

• Интенсивность отказов диодов

• λ_д = λ_Oд0 k a_д(T,k_H) 10^-6, 1/ч

• Интенсивность отказов микросхем

• λ_мс = λ_Oмс k a_мс(T,k_H) 10^-6, /ч

• Интенсивность отказов транзисторов

• λ_т = λ_Oт k a_т(T,k_H) 10^-6, 1/ч

• Интенсивность отказов печатной платы

• λ_пп = 0,7 10 ^-6, 1/ч

• Интенсивность отказов паяных соединений

• λ_пс = λ_Oпс k a_пс(T,k_H) 10^-6, 1/ч

• Интенсивность отказов соединителей

• λ_со = λ_Oсо k a_со(T,k_H) 10^-6, 1/ч

• Интенсивность отказов кварца

• λ_кв = λ_Oкв k a_кв(T,k_H) 10^-6, 1/ч

• Определяется интенсивность отказов модуля в целом

• Λ= ∑ λ_i m _i 10^-6, 1/ч

• Где i-тип элементов (резисторы, микросхемы и т.п.)

• Определяется среднее время наработки на отказ

• Т_{ср.расч} = 1/ Λ, ч

• Определяется вероятность безотказной работы

• Р(t) = e ^–Λt

•

• Где t выбирается из ряда: 1000, 2000, 4000, 8000, 10000 ч.

• Рассчитанное значение Р(t) не должно быть менее 0.85.

• Таблица 8.6.- Интесивности отказов элементов

  Тип элементов	Обозначение	Номинальная интенсивность отказа λOi *10-6 , 1/ч	Количество mi,, шт
  Резисторы	λOр
  Диоды	λOд
  Конденсаторы	λOс
  Микросхемы	λOмкс
  Транзисторы	λOтр
  Печатная плата	λOпп	0,7 10 -6
  Паяное соединение	λOпс
  Соединитель	λOсо		Например. 1соед., но 45 контактов. Берется число контактов.
  Кварц	λOкв
  .............	λOi
  ............ и т.д.	λOi

•

•

• Приложение г

• Различные электротехнические схемы стационарных, подвижных и прочих устройств.

• Электротехнические системы

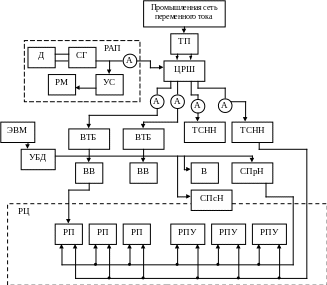

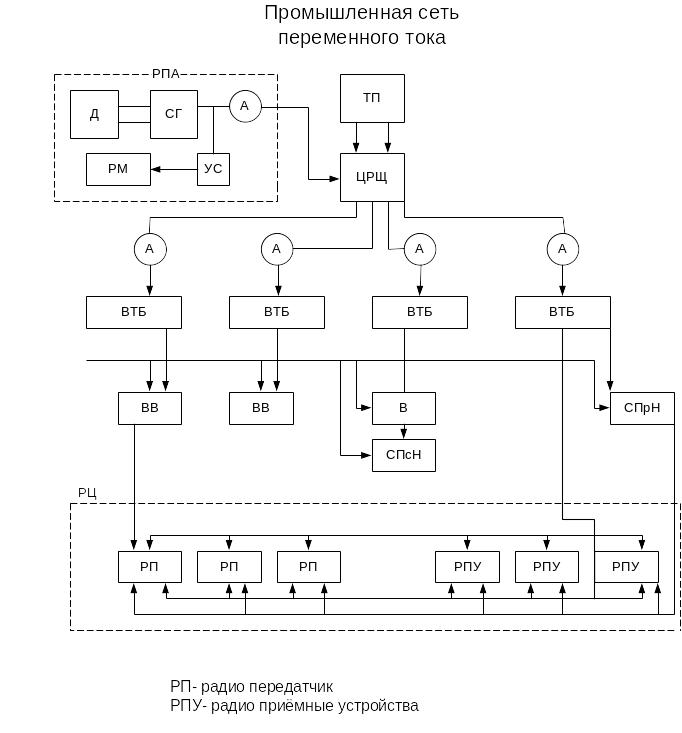

• Схема функциональная (Э2)системы электротехнической установки стационарного центра связи

•

• РП - радиопередатчики

• РПУ - радиоприемные устройства

• Напряжение повышают для передачи на большие расстояния, а потом понижают (до 220/380) с помощью ТП.

• ТП - трансформаторная подстанция

• УРЩ - центральный распределительный щит

• ВТБ - высоковольтные трансформаторные блоки

• ТСНН - трансформаторы средних и низких напряжений

• ВВ - высоковольтный выпрямитель

• В - выпрямители постоянного напряжения

• СПсН - стабилизаторы (стабилизируют постоянное и переменное напряжения)

• УБД - управление блокировки и диагностики

• Д - двигатель

• СГ - синхронный генератор

• РН - регулятор напряжения

• УС - устройство сравнения выходного напряжения с эталоном

• Ввод в действие РАП (резервный агрегат питания) происходит автоматически, при прекращении внешнего электроснабжения.

• Рассмотренная система - комбинированная, т.е. включает индивидуальные и централизованные источники питания.

• Задание. Заполнить 1 и 2 страницы и схема.

• Комплектность: - аппаратура.

• Комплект эксплуатационной документации.

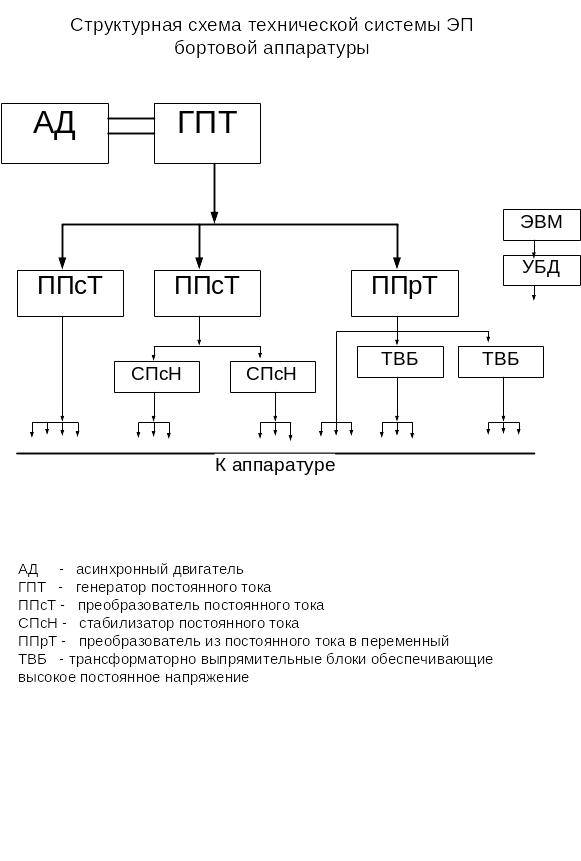

• Структурная схема (э1) питания бортовой аппаратуры

•

• АД - авиационный двигатель (можно любой)

• ГПТ - генератор постоянного тока

• ППсТ - преобразователь постоянного тока (конвертер)

• СПСН - стабилизаторы постоянного напряжения

• ППрТ - преобразователь постоянного тока в переменный

• ТВБ - трансформаторно-выпрямительные блоки

• Структурная схема системы электропитания солнечной батареи

• D1

•

  

  =

•

  СБ



  D2



  К



  СПсН



  И

  ТВБ



•

  ОТЗ



  ПУ



  ТВБ

  =

•

• АБ

  ТВБ

  =

•

  

•

  =

•

• СБ - солнечная батарея

• АБ - аккумуляторная батарея (питание при отсутствии света)

• Через D1 и D2 обеспечивается питание.

• ОТЗ - ограничитель тока заряда (защита при большом напряжении на СБ)

• ПУ - пороговое устройство (срабатывает при снижении напряжения СБ)

• D1 при этом препятствует разряду аккумулятора СБ

• D2 исключает протекание разрядного тока аккумулятора

• СПсН - стабилизаторы напряжения

• ТВБ - трансформаторно-выпрямительные блоки

•

В проектную документацию входят

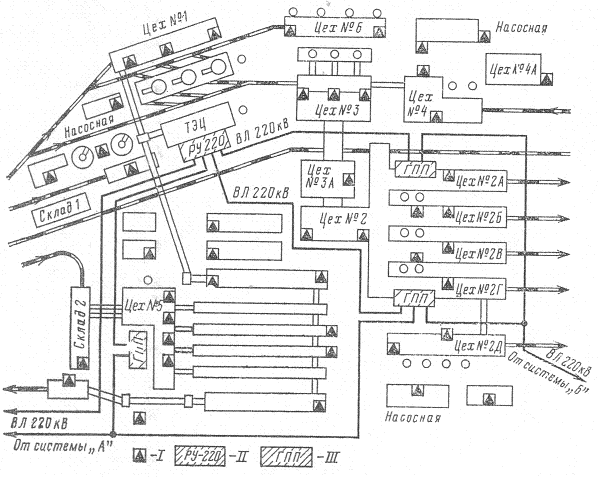

Рис. 1.1. Размещение ГПП 220/10 кВ, ВЛ 220 кВ и цеховых ТП на крупном предприятии.

I — трансформаторная п/ст. 10/0,66—0,4 кВ; II — распределительное устройство 220 кВ; III — главные понизительные п/ст. 220/10 кВ.

Калькуляция

разработки формата А4 по заказу

руб.

Статья	Заказч.	Исполнит.	Согласовано
Оплата сторонним организац.		350
1. Материалы		24
2. Основная зар. плата (ОЗ)	347,7	800
3. Дополнит. зар. плата (ДЗ) 15,7 %	53,65	125,6
4. Социальн. страхование (ОЗ+ДЗ)·26,2%:100%	103,58	242,51
5. Накладные расходы 144%	718,45	1152
6. Себестоимость	1217,37	2694,11
7. Прибыль 69,3%·(ОЗ+ОД):100%	843,64	641,44
8. Цена	2061,01	3335,55
9. НДС 18%	370,99	600,40
Всего	2432	3935,95

ЛОКАЛЬНАЯ СМЕТА 104110

на силовое электрооборудование

Составлено в ценах 1991 г.

№ П П	Шифр и номер позиции	Наименование работ и затраты, единица измерения	Количество	Основная заработанная плата за единицу времени	Общая стоимость
1.	1509 – 3038	Укладка кабеля, м	50	0,43	21,80
2.	Ц8 – 153 – 28	Заделка кабеля до 10 мм2 шт.	10	0,94	9,40
3.	ЦСКЦ 389 П 1368	Установка ящика (шкафа) силового, шт.	1	27,92	27,92
4.	Ц8 – 91 – 4	Укладка конструкции металлической под оборудование (рубильник ЯБППВ – 2)	1	575	575
5.	2405 – 2573	Установка скарбы воздушной	2	15,53	31
6.	2405 – 2567	Монтаж секции концевой	2	15,50	31
7.	2405 – 2565	Монтаж секции вводной	2	15,50	31
8.	1509 – 3038	Прокладка осветительной линии, м (провод для освещения)	60	0,43	25,80
9.	ЦСКЦ 389 П 1368	Установка светильников	6	27,92	168,00
10.	''	Установка прожекторов	2	575	1150
11.	1509 - 3038	Укладка кабеля, м	450	0,43	193,50
12.	Ц8 – 91 – 4	Установка вышки, шт.	1	575	575

Основание: ценник СН и П 3189,0

Коэффициент удорожания - 2

Всего 6378,0

Итого по смете: шесть триста семьдесят восемь рублей

Составил____________________ Латко В. К.

Проверил____________________ Верёвкина Л. С.

Приложение №1 к структуре цены

1.РАСШИФРОВКА ЗАТРАТ ПО СТАТЬЕ

«МАТЕРЕАЛЫ И СПЕЦ. ОБОРУДОВАНИЕ»

№ П П	Стадии (этапы работ)	Наименование материалов, сырья покупн. полуфабр. готовых изделий	Еденица измерения	Количество	Цена единицы (руб.)	Сумма (тыс. р.)	Обоснование цен
1	2	3	4	5	6	7	8
1.	1	Кабель ТППэп	М	800	10	8000	Договорная цена
2.		Прожектор	шт.	2	1500	3000	''
3.		Лампа	шт.	2	500	1000	''
4.		Средства защиты и спец.одежда	Компл.	4	1500	6000	''
					Всего	1800

(Всего восемнадцать тысяч)

Директор МП « компания

инженеров радиотехники

• Постановление Правительства Российской Федерации от 16 февраля 2008 г. N 87 г. Москва

• В соответствии со статьей 48 Градостроительного кодекса Российской Федерации Правительство Российской Федерации постановляет:

• 1. Утвердить прилагаемое Положение о составе разделов проектной документации и требованиях к их содержанию…

• 6. Пункты 9-42 Положения, утвержденного настоящим постановлением, вступают в силу с 1 июля 2008 г.

• 7. Внести в акты Правительства Российской Федерации следующие изменения:

• а) в абзаце первом пункта 13 Положения об осуществлении государственного строительного надзора в Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 1 февраля 2006 г. N 54 "О государственном строительном надзоре в Российской Федерации" (Собрание законодательства Российской Федерации, 2006, N 7, ст. 774), слова "и проектной документации" заменить словами ", проектной и рабочей документации";
