10. Создание зеркального отображения плана здания
Для построения остальной половины плана здания необходимо обрезать осевые лучи относительно внешней стороны наружных стен и, используя команду Зеркало (Mirror) получить его симметричное отображение.
Пошаговая инструкция для создания зеркального отображения:
На панели Редактирование щелкните по пиктограмме
Обрезать
(Trim)
и
на запрос: Выберите
объект: (Select
objects:)
щелкните
правой
кнопкой
мыши на рабочем поле чертежа.
На запрос: Выберите обрезаемый объект или (+ Shift - удлиняемый) [Проекция/Кромка/Отменить]: (Select objects to trim or (+shift-select to extend o)r [Project/Edge/Undo]:) нажмите левой кнопкой мыши на каждом участке удаляемых осей. Нажмите клавишу ENTER.
Включите режим ОРТО (ORTHO).
Для зеркализации выберите сразу весь объект, для чего на клавиатуре одновременно нажмите клавиши Ctrl+A.
Для построения общего плана здания щелкните левой кнопкой мыши по пиктограмме
Зеркало (Mirror)
на
панели инструментов Редактирование
(Modify).
На запрос: Первая точка оси отражения: в качестве первой точки отражения выберите пересечение центральных осей, применив объектную привязку
Пересечение (Intersection).
Направьте перекрестие курсора вверх. Обратите внимание на возникшее при этом справа от оси отражение плана здания.
Щелкните левой кнопкой мыши в любой произвольной точке, расположенной выше первой точки.
На запрос Удалить исходные объекты ? [Да/Нет]<Н>: (Delete source objects? [Yes/No] <N>) для подтверждения отмены удаления, копируемого объекта, нажмите клавишу ENTER.
Контур для стен и перегородок
Чтобы исключить двойные линии при построении элементов плана здания (например: мультилиния под стены и оконный блок), необходимо использовать команду Контур (Boundary), предварительно созданного слоя КОНТУР с весом и типом линий, как и у слоя СТЕНЫ, только другого цвета. Эта команда даст возможность выполнить графическую часть плана здания согласно стандартам ЕСКД.
Пошаговая инструкция для создания контура:
Отключите слой ОСИ и установите слой КОНТУР текущим.
Вызовите команду из падающего меню Рисование→Контур… (Draw→Boundary) откроется диалоговое окно Создание контура (Boundary Creation) рис.25.
В раскрывающемся списке Тип объекта (Object type) выберите Полилиния (Polilyne).
Щелкните по кнопке
Указание
точек (Pick
point)
и ответьте
на запрос команды: Укажите
внутреннюю точку: (Select
internal
point:)
курсором укажите поочередно произвольные
точки внутри каждой области в стенах
и перегородках (замкнутых островков
между окнами и дверьми ).Чтобы завершить указание областей и выйти из команды, нажмите правую клавишу мыши, после этого должно появиться сообщение о количестве созданных внутренних островков.
Откройте список на панели Слои (Layers) отключите
слой
СТЕНЫ
и
включите
слой
ОСИ.

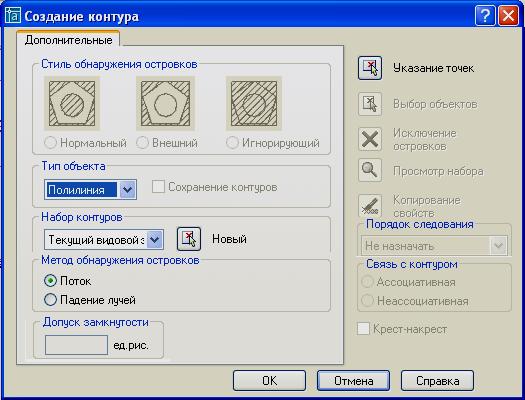

Рис.25 Диалоговое окно Создание контура
