Построение плана здания в системе AutoCad 2005.
Задание: Постройте план здания при помощи системы автоматизированного проектирования AutoCAD 2005. Подготовьте план здания для печати на чертеже формата А3 в масштабе 1:100.
Цель задания: Изучение функциональных возможностей системы автоматизированного проектирования AutoCAD 2005 при построении плана здания и закрепления пройденного материала.
Запуск программы AutoCAD 2005 и сохранение рисунка в файл с расширением… .dwg.
Запуск программы и сохранение рисунка произведите, согласно «Методических указаний для самостоятельного изучения основ универсальной графической системы AutoCAD 2005», часть I, Интерфейс системы (См. пункты 1,3, а пошаговую инструкцию к выполнению этих пунктов смотрите Задание 2,3)
Установка единиц измерения.
Согласно ЕСКД Единицы измерения при выполнении плана здания примите метрические (Миллиметры), десятичные с нулевой точностью после запятой.
Пошаговая инструкция к установке единиц измерения:
Из Падающего меню: Формат→Единицы (Format→Units) открывается диалоговое окно Единицы рисунка (Drawing Units), в котором установите все параметры единиц измерения, их точность и масштабирование (рис.1).

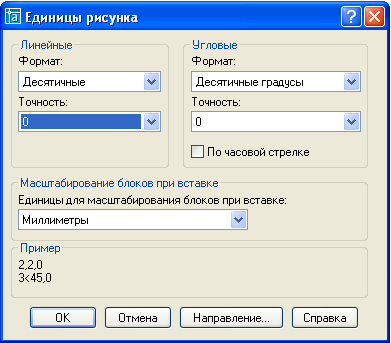

Рис.1 Диалоговое окно Единицы рисунка (Drawing Units)
2)
В диалоговом окне Единицы
рисунка
(Drawing
Units),
нажатием кнопки
из предлагаемых списков выберите:
Линейные – Десятичные; (Length - Decimal)
Угловые -Десятичные градусы; (Angle - Degrees)
Точность – 0; (Precision - 0)
Единицы для масштабирования блоков при вставке:– Миллиметры.
(Units to scale drag-and-drop content: - Millimeters)
3) Нажмите кнопку ОК.
Установка параметров листа.
Ограниченная область рисунка в AutoCAD обозначается специальным термином Лимиты рисунка. Практически лимиты рисунка представляют часть поля на плоскости XY, заданные двумя точками – левой нижней и правой верхней.
По умолчанию координаты левого нижнего угла совмещаются с началом координат и равны 0,0. Координаты правого верхнего угла зависят от размеров рабочей области рисунка и по умолчанию равны 420,297 (Формат листа А-3).
Моделирование плана здания удобнее выполнить в пространстве Модели (Model) (в натуральных размерах дома). Примем, что план здания чертится в масштабе 1:1 и все размеры вводятся в миллиметрах.
Для изменения этих данных в диалоговом окне Начало работы (Startup) – выберите Быстрая подготовка (Quick Setup) нажмите ОК. В Области рисования (Area) в полях Ширина: (Width:) и Длина: (Length:) введите необходимые размеры.
Пошаговая инструкция к назначению границ Лимитов чертежа:
Из Падающего меню вызовите команду: Формат→Лимиты. (Format→Drawing limits), а затем ответьте на запросы: Переустановка лимитов пространства модели: (Reset Model space limits:)
На запрос: Левый нижний угол или [Вкл/Откл] <0.000,0.000>:(Specify lower left corner or [ON/OFF] <0,0>:) нажмите клавишу ENTER.
На запрос: Правый верхний угол: (Specify upper right corner:) наберите с клавиатуры 42000,29700 и нажмите клавишу ENTER.
(Подробно пошаговую инструкцию к выполнению этого пункта смотрите Задание 4, Часть I, Интерфейс системы)
В Строке состояния включить команду Сетка (Grid), нажав на клавишу
, из контекстного меню клавиши Сетка правой кнопкой мыши выберите команду Настройка…(Settings…). Появится диалоговое окно Режимы рисования (Drafting Settings), в котором устанавливаем шаг сетки X,Y=1000.
Нажмите кнопку ОК. Обратите внимание, в какой области рисунка появилась сетка. Если сетка отображается в пределах области рисунка, значит, все выполнено правильно.
Если сетка отсутствует необходимо из Падающего меню: Вид→Зумирование (Масштаб)→Все (View → Zoom → All), либо найдите на Стандартной панели инструментов выдвижную панель Показать (Zoom) (рис2), щелкните по ней левой клавишей мыши и, удерживая клавишу в нажатом положении, переместить указатель ее вниз, выберите пиктограмму
Показать Все (Zoom All). AutoCAD выведет чертеж на экран в пределах внешних границ. Убедитесь в правильности установления параметров, перемещая курсор в верхний правый угол экрана.
Рис 2 Выдвижная панель инструментов Зумирование
