5 Расчет технологических режимов.

1) Определение режимов резания при точении.

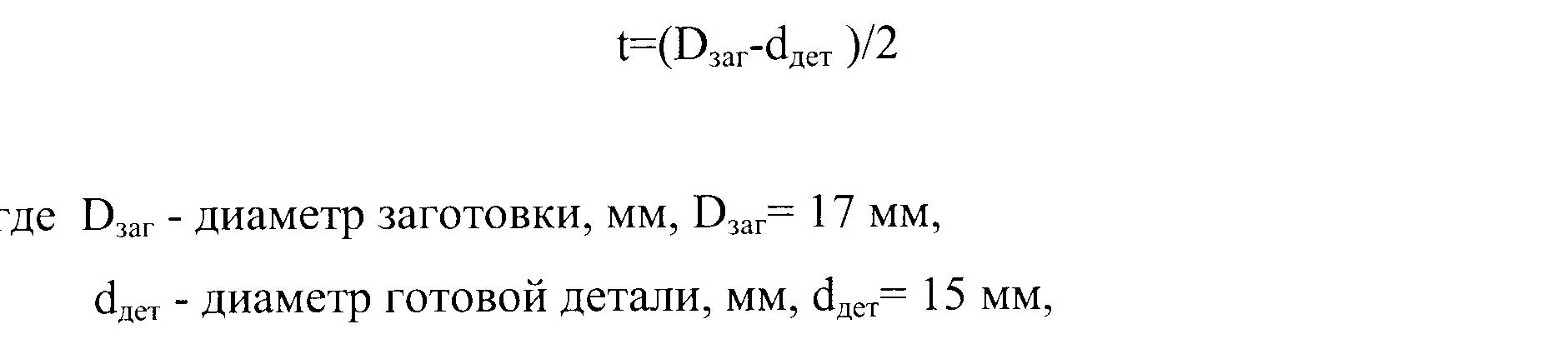

t = ( 40-36) / 2 = 2мм

Назначаем максимально допустимую подачу S= 2.8 мм/об.

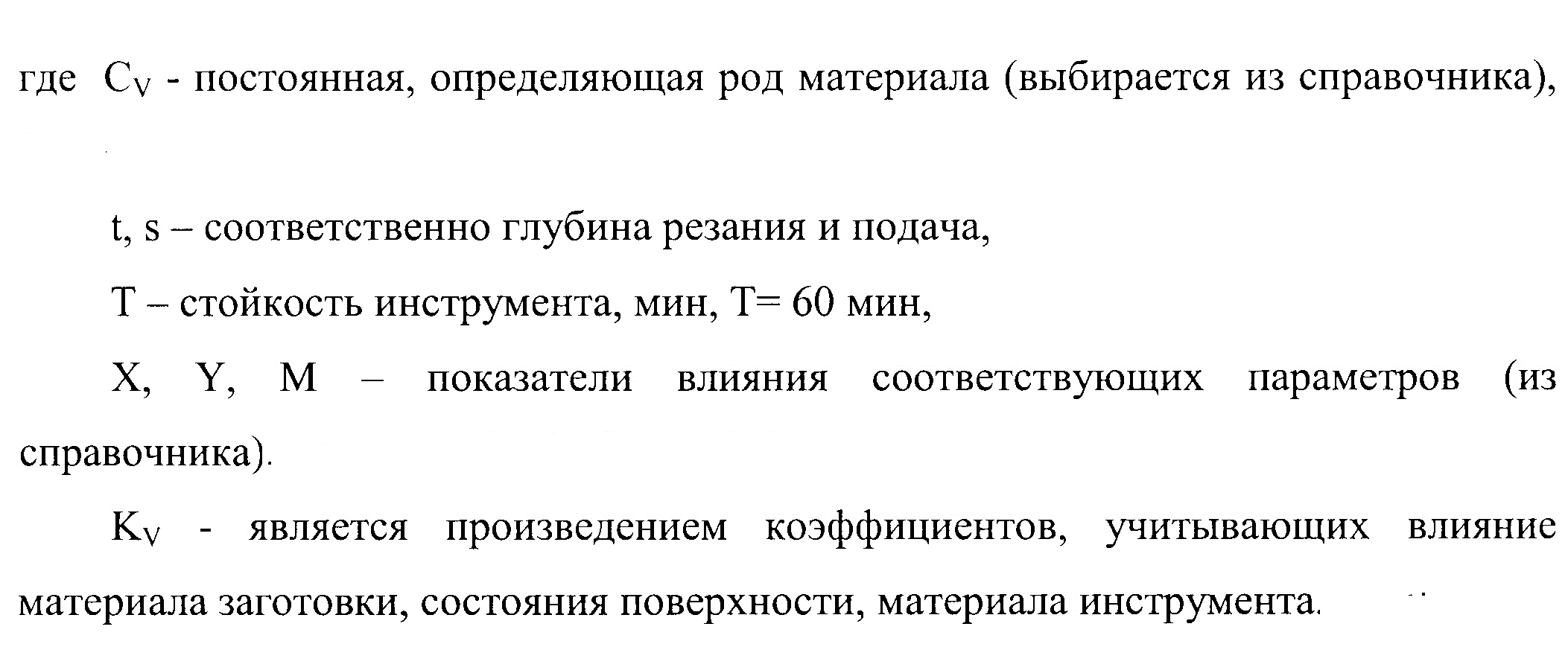

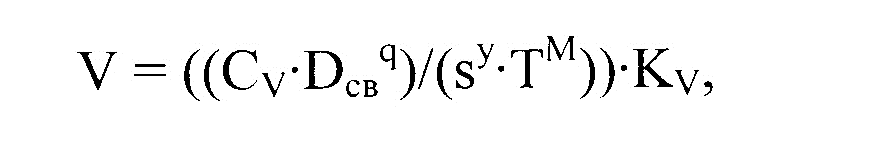

определяем скорость резания.

V= 201 м/мин;

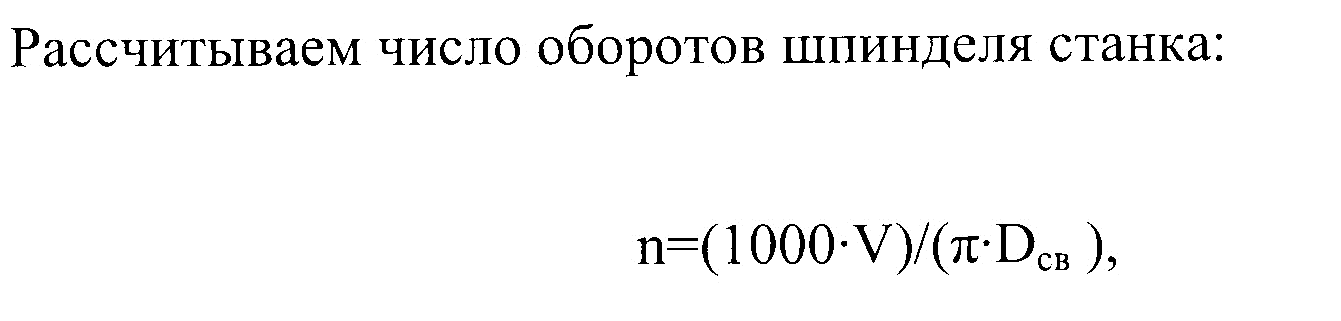

n=(1000*201)/(3.14*40)= 1600,32

Уточняем число оборотов шпинделя согласно паспорту станка

n=1600 об/мин

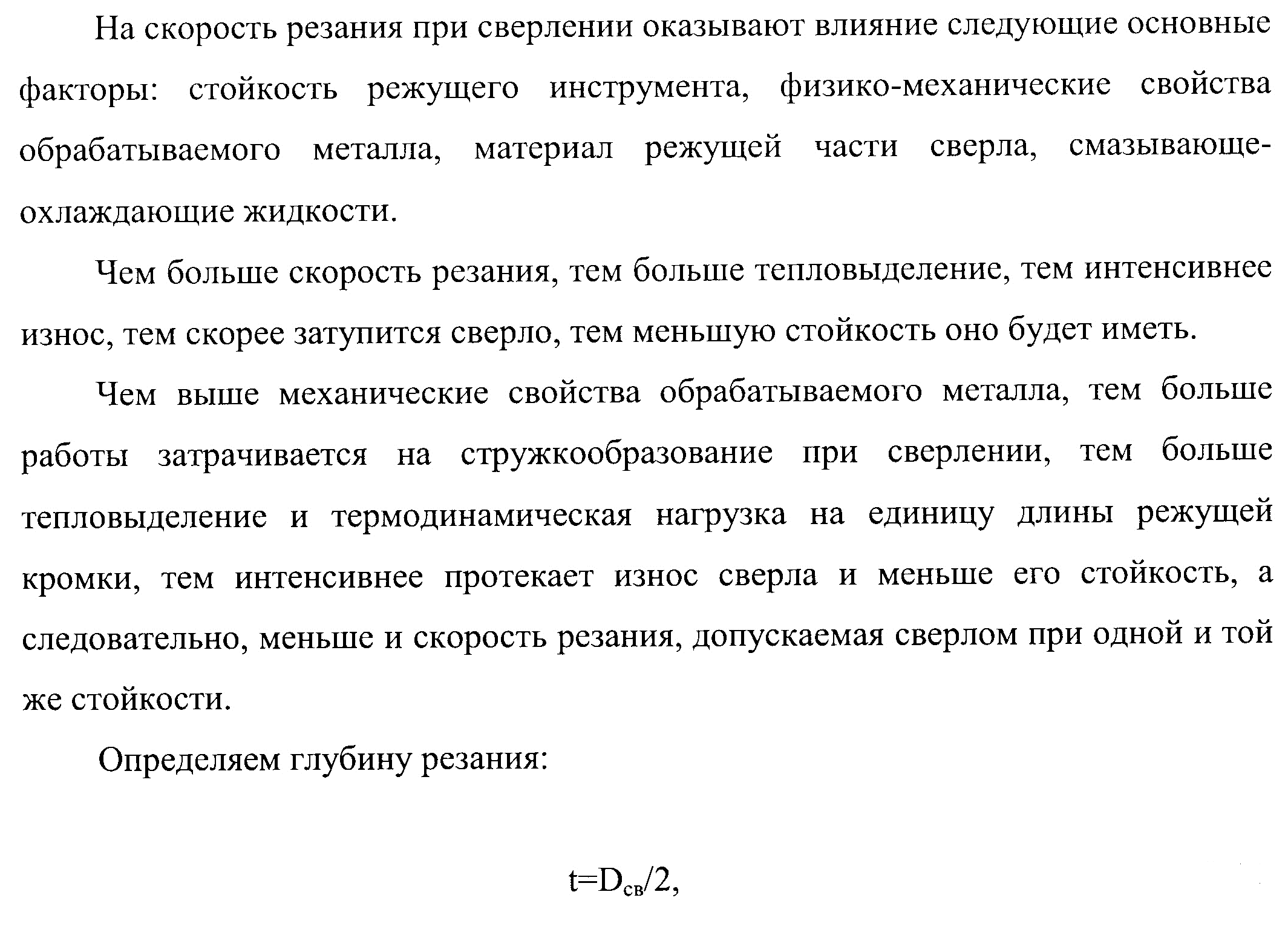

2) определяем режимы резания при сверлении.

t=30/2=15мм

Назначаем максимально допустимую подачу сверла S= 0,4 мм/об.

Определяем скорость резания:

V=20 м/мин

n=(1000*20)/(3.14*30)=212,3 об/мин

Уточняем число оборотов согласно паспорту станка , отсюда

n=250об/мин.

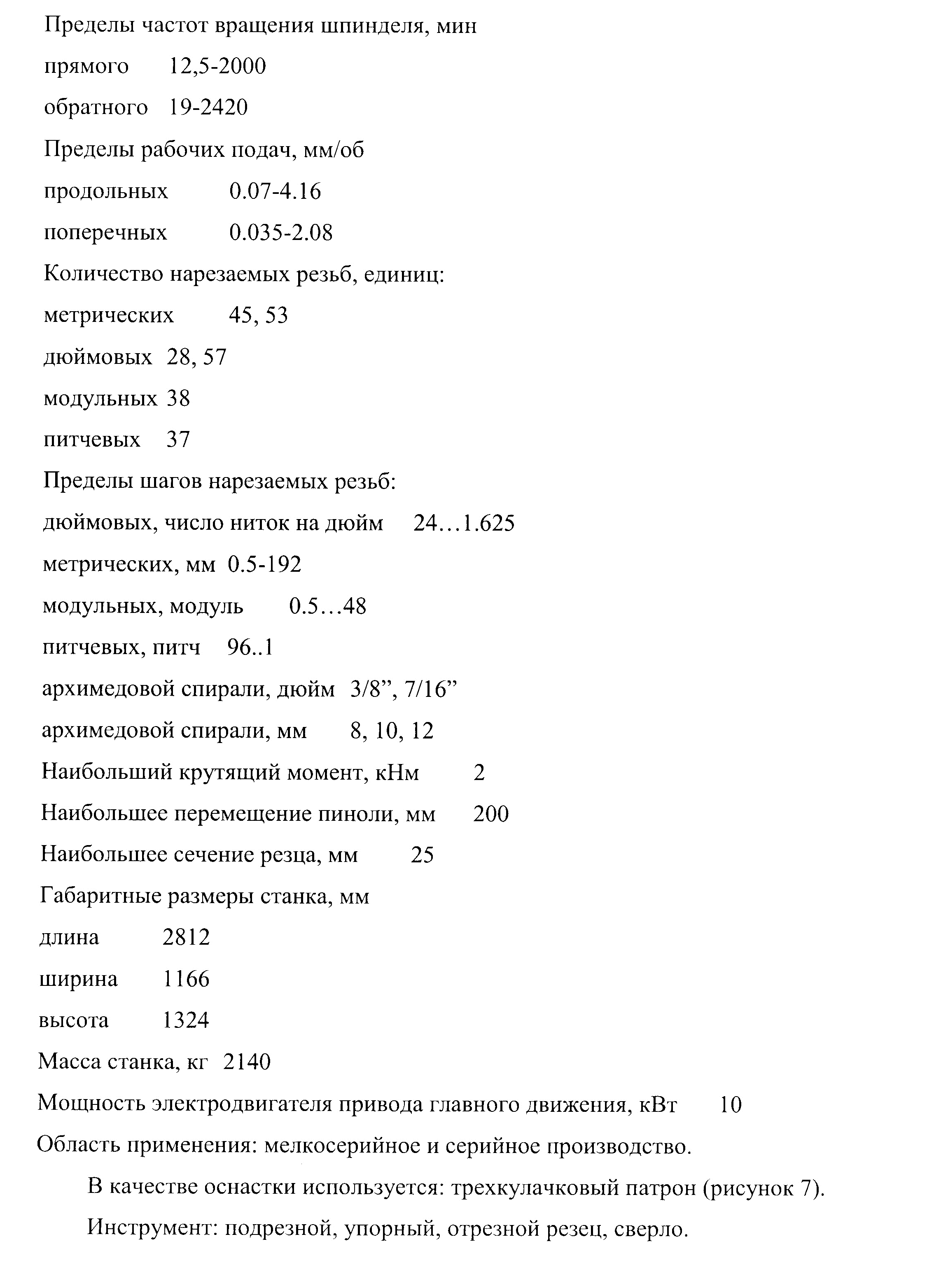

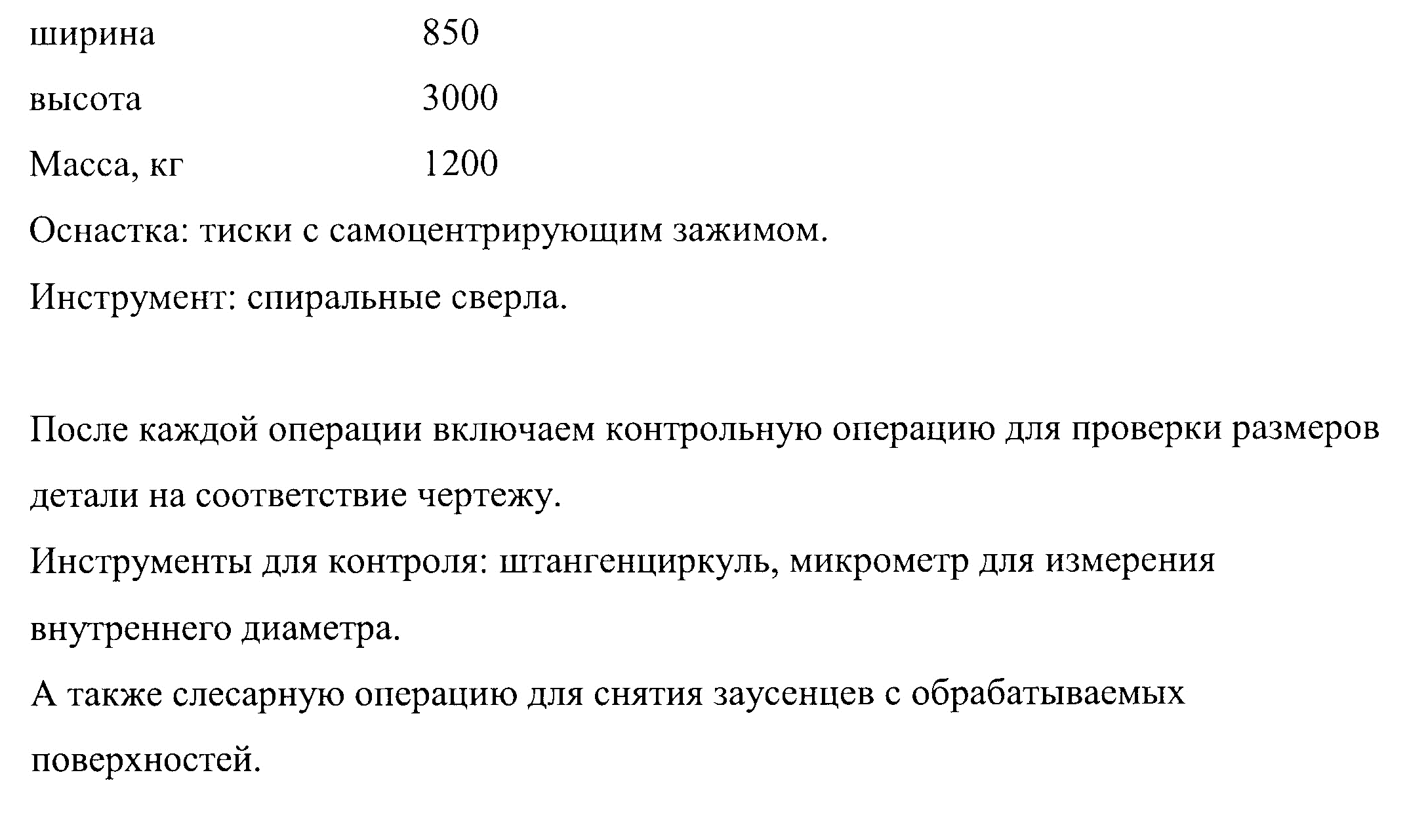

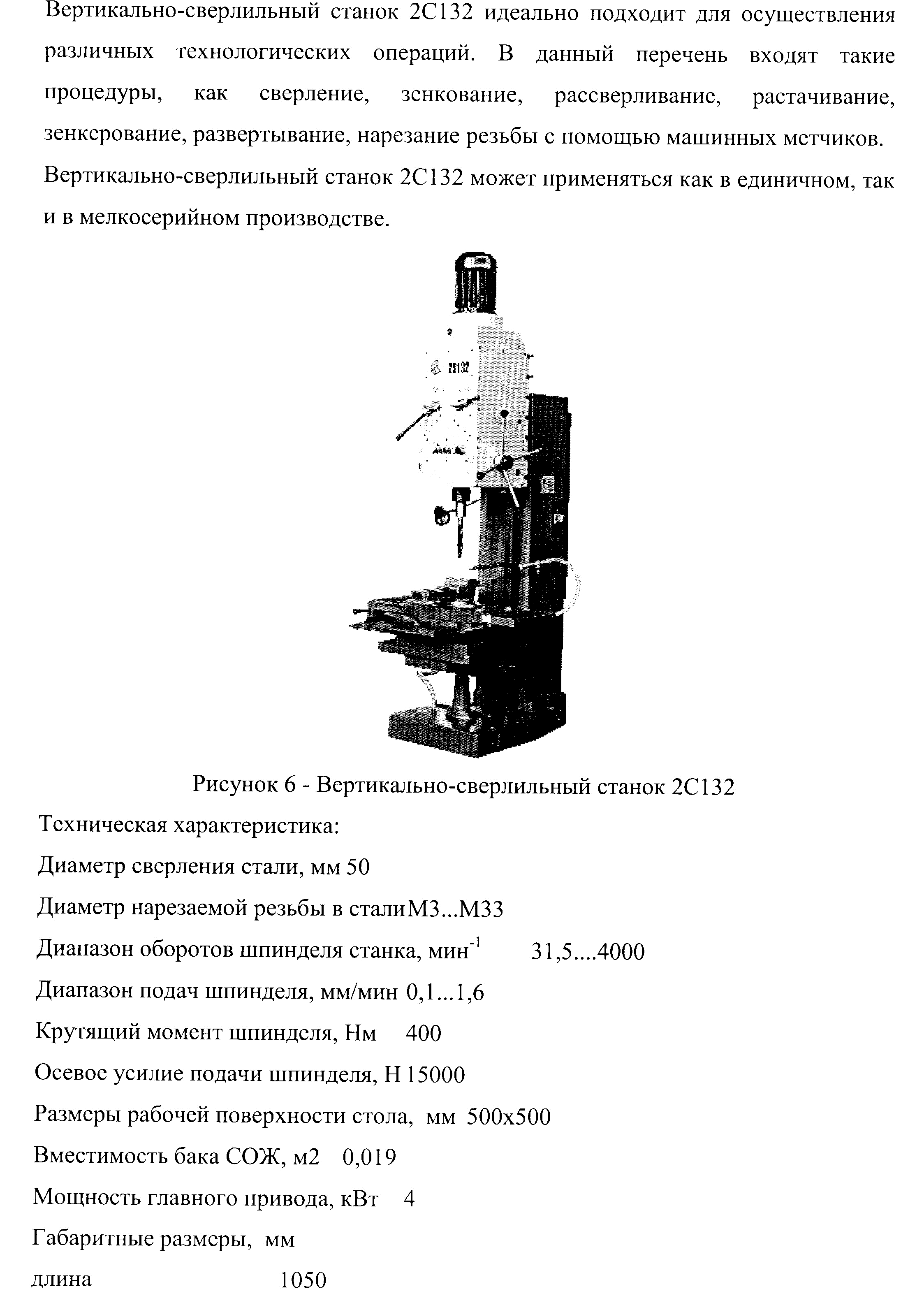

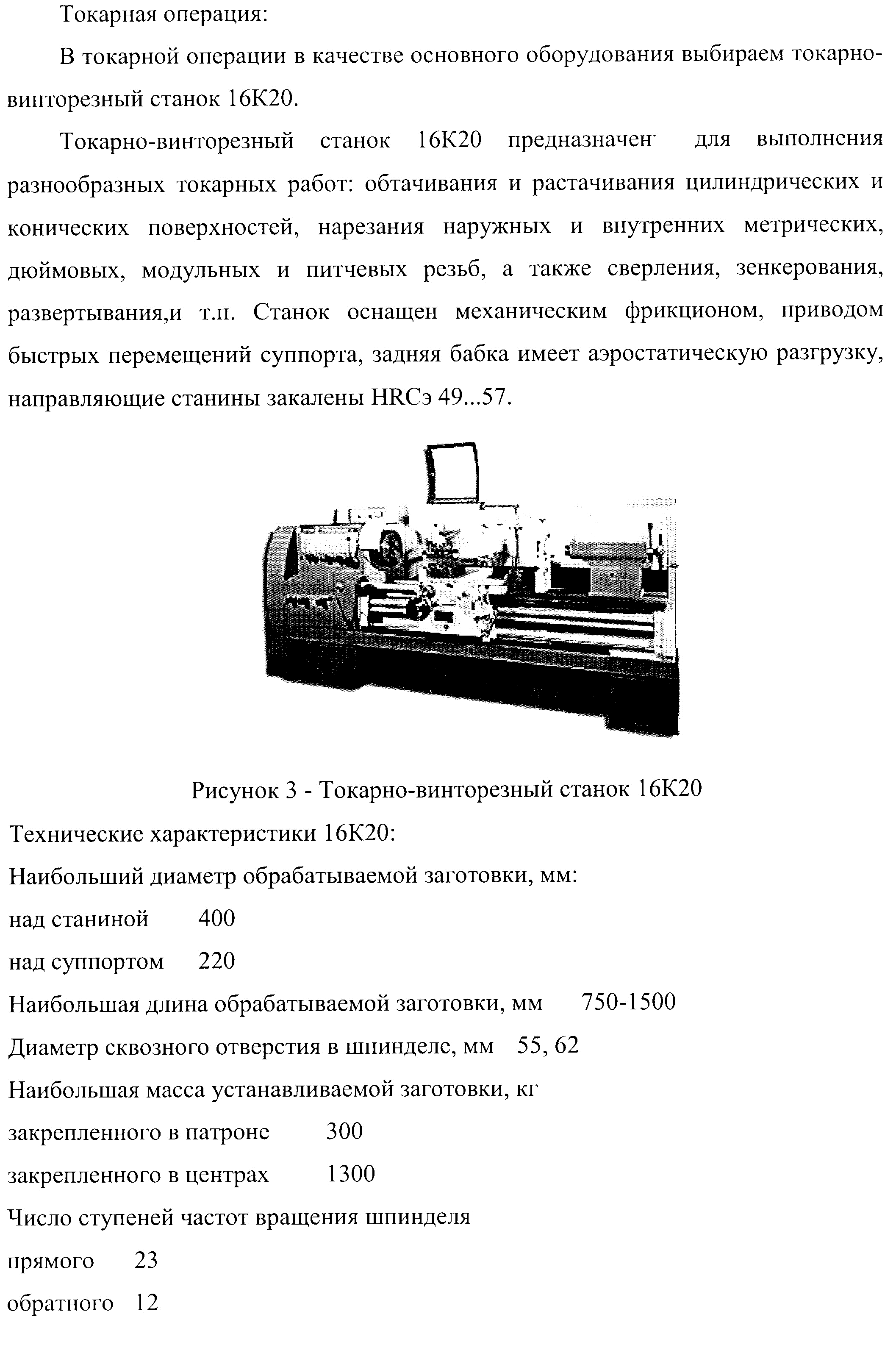

6 Выбор оборудования по операциям технологического процесса; выбор приспособлений и инструментов по переходам и операциям технологического процесса.

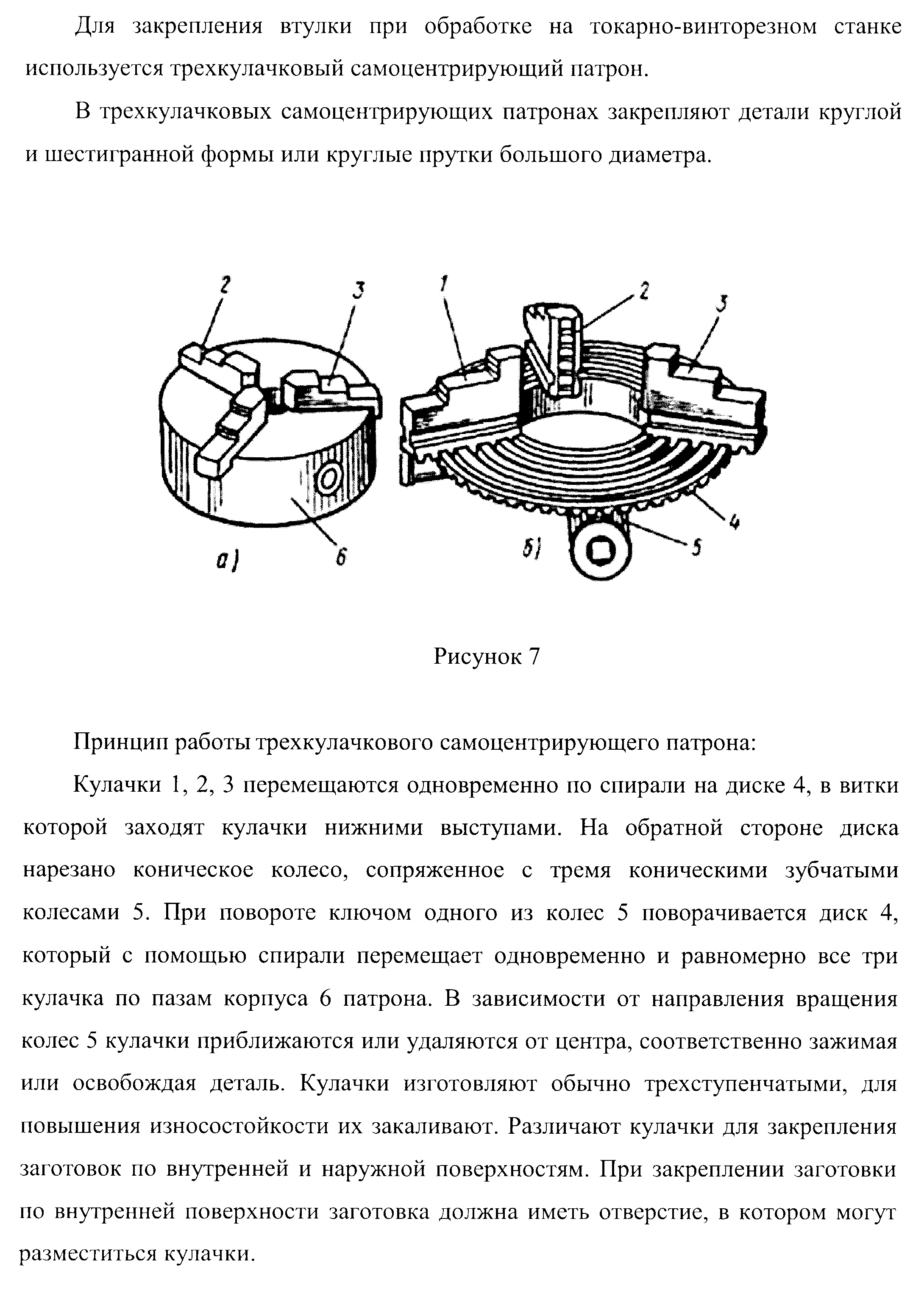

7 Описание принципа действия и работы одного из приспособлений.

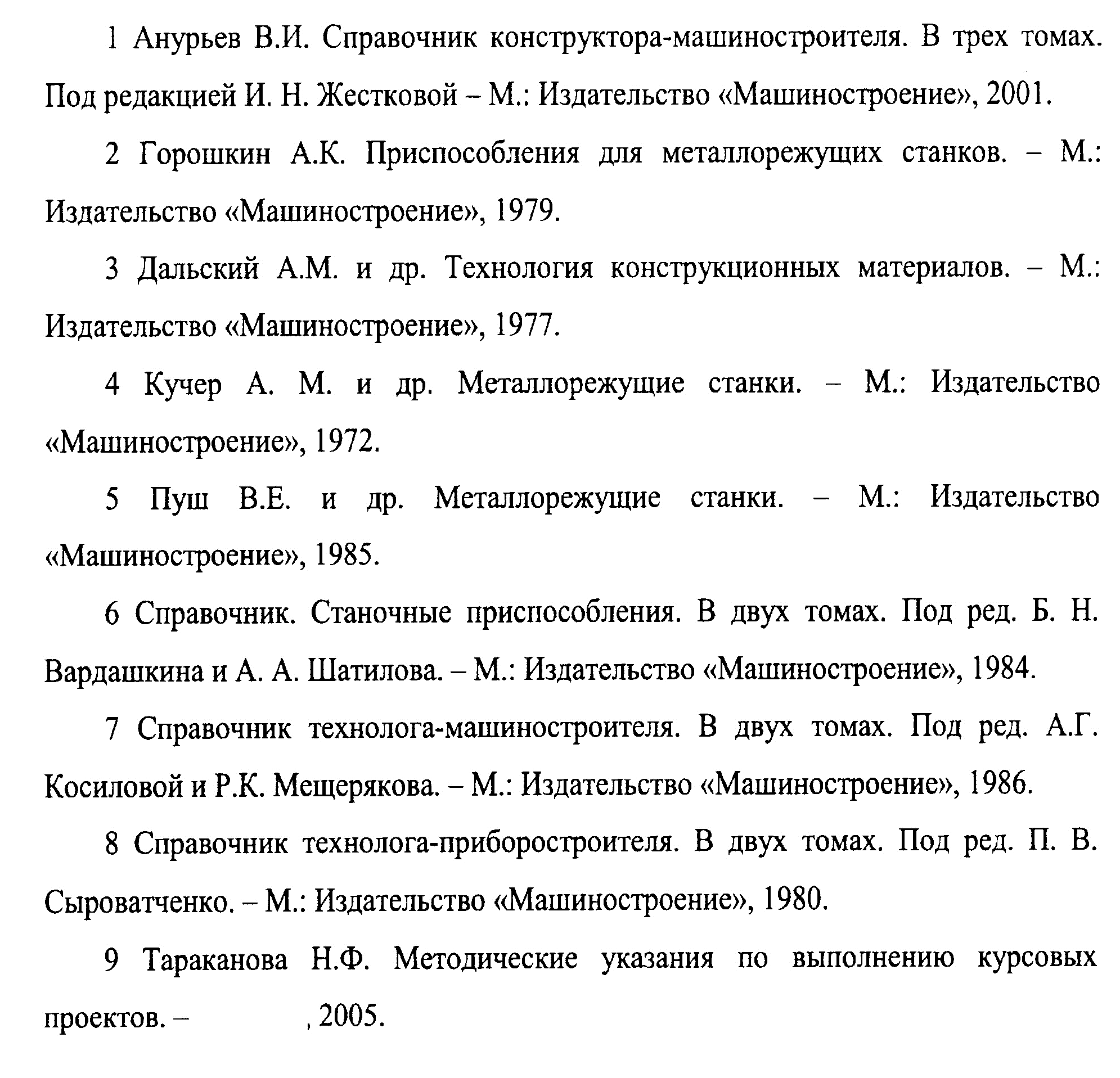

Список используемой литературы.
