2.3.2. Определение длины рамного рельса

Из рис.8 замечаем, что длина рамного рельса:

где - длина переднего вылета рамного рельса;

- проекция криволинейного остряка на направление рабочей грани рамного рельса;

- длина заднего вылета рамного рельса;

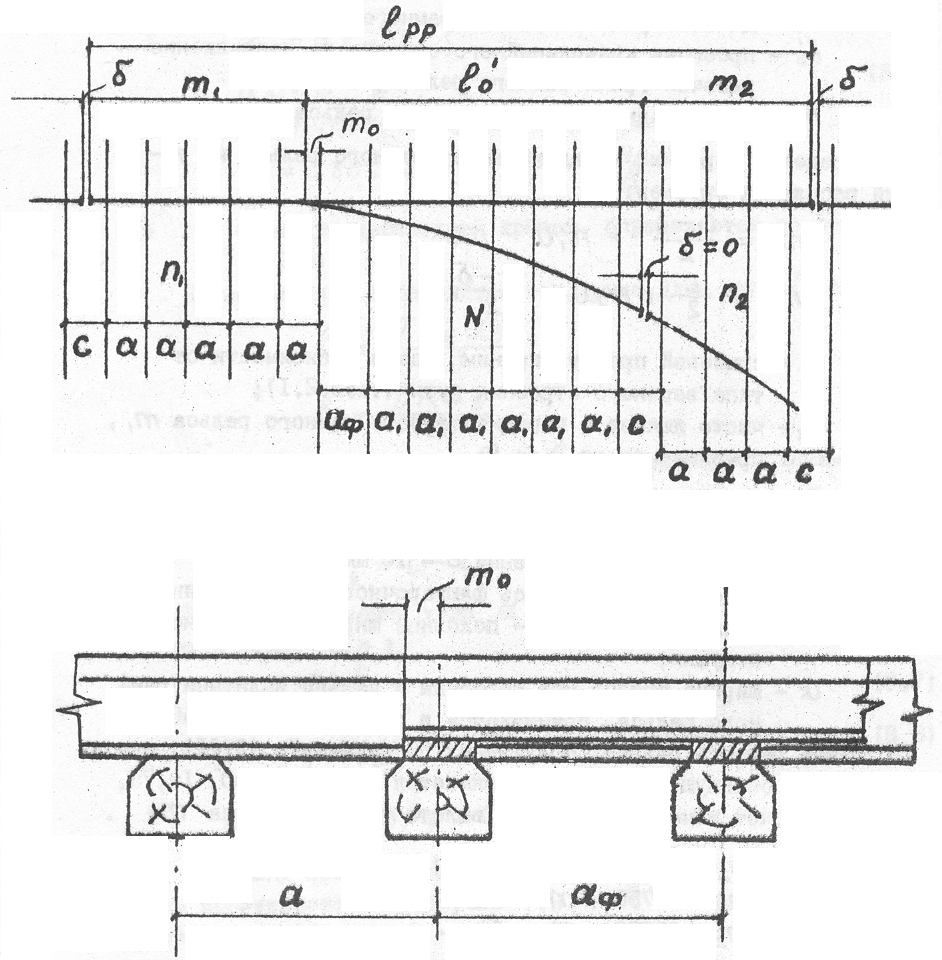

Рис. 8 Схема для расчета длин рамного рельса

Определим передний и задний вылет рамного рельса из условий раскладки брусьев:

где с - стыковой пролет, принимается в зависимости от типа верхнего строения пути;

n₁ - число ящиков в переднем вылете рамного рельса m₁, принимаемое от 3 до 9;

n₂ - число ящиков в заднем вылете рамного рельса m₁, принимаемое от 2 до 10;

δ - стыковой зазор, равный 8 - 10 мм;

m₀ - забег остряка за ось флюгарочного бруса, принимается равным 41 мм - половине ширины стрелочной подушки;

а - ширина ящиков под передним и задним вылетами рамного рельса, принимается в пределах 500 - 550 мм.

Длина рамного рельса округляется в большую сторону и принимается равной 12,50; 15,00; 18,75; 25,00 м за счет изменения заднего вылета рамного рельса m₂.

Для марки рельса

Следовательно,

Длину рамного рельса принимаем 12,5 м.

Для определения числа ящиков под остряком запишем следующее выражение:

где флюгарочный пролет, берется в пределах 600…700 мм;

число пролетов под остряком;

расстояние между осями брусьев под остряком;

Принимается целое число пролетов. Расстояния между осями брусьев устанавливаются кратными 5 мм, один пролет может получиться не кратным 5 мм.

3. Определение размеров стрелочного перевода

3.1. Определение основных и осевых размеров стрелочного перевода

К основным размерам относят теоретическую длину L_t и полную длину стрелочного перевода L_p.

Осевыми размерами принято считать расстояния: от центра перевода до острия остряков - а₀, от центра перевода до стыка рамного рельса - а; от центра перевода до математического центра крестовины - b₀, от центра перевода до заднего стыка крестовины - b (рис. 9).

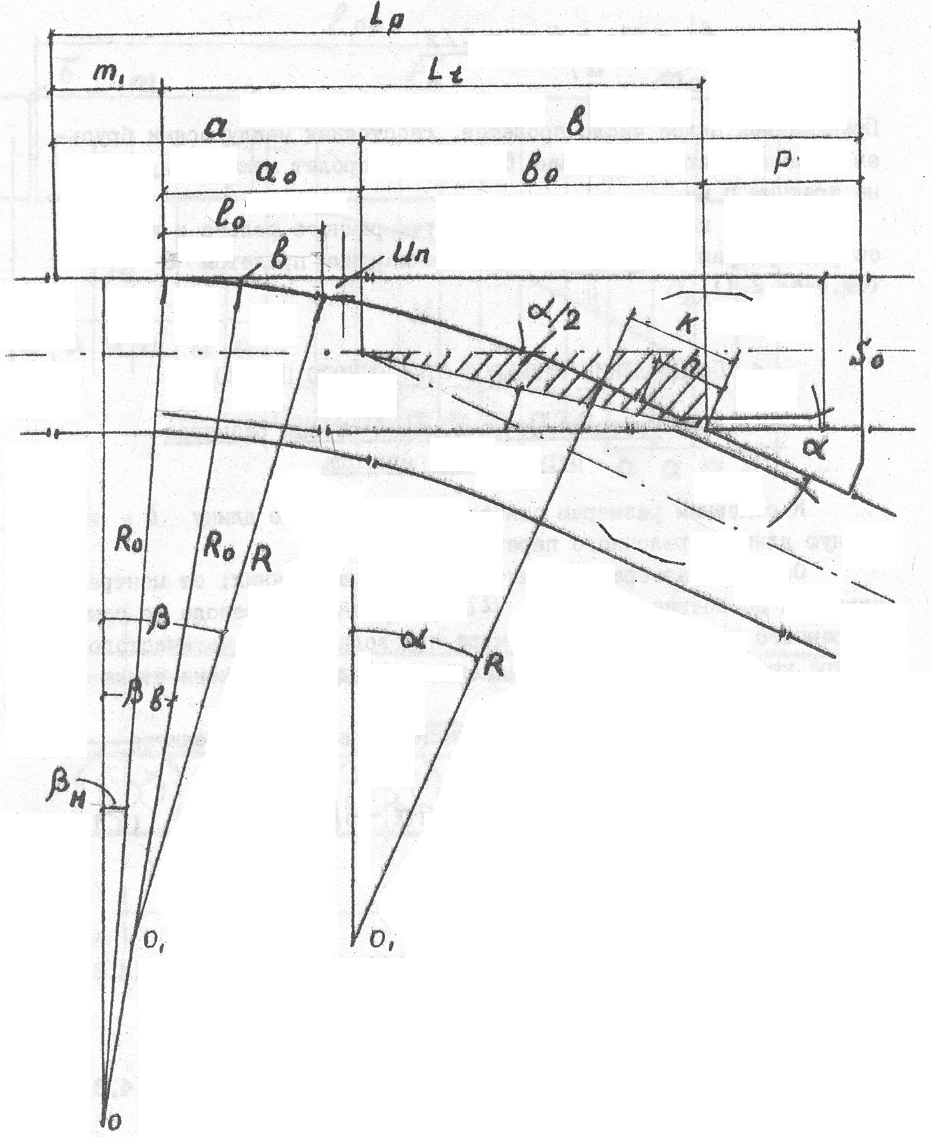

Рис. 9 Схема основных и осевых размеров стрелочного перевода

Теоретическая длина стрелочного перевода определяется в общем случае, когда радиус остряка R₀ не равен радиусу переводной кривой R, по формуле

Полная длина перевода

Осевые размеры определяются по формулам

где S₀ = 1520мм;

Отсюда следует, что L_p = a + b :

Расстояния g₀ и g, определяющие местоположение предельного столбика находят по формулам

где, N — знаменатель марки крестовины.

3.2. Определение координат переводной кривой

Наружная, или упорная нить переводной кривой укладывается по координатам x (рис. 10).

Рис. 10 Схема разбивки переводной кривой по координатам х и у

За начало координат принимается точка 0 на рамном рельсе, соответствующая концу проекции остряка

Значениями x задаемся через каждые 2 метра, а в пологих стрелочных переводах — через 4 метра до значения

Ордината в этой точке:

Проверяется по выражению:

Значения ординат переводной кривой рассчитываем по формуле:

Результаты расчётов сводятся в таблицу 3.

Таблица 3

xi, м	xi /R
0	0,000	0,039	0,9992	0,0000	178,00
2	0,009	0,048	0,9988	0,0004	265,56
4	0,014	0,053	0,9986	0,0006	309,345
6	0,027	0,066	0,9978	0,0014	484,47
8	0,037	0,076	0,9971	0,0021	637,71
10	0,046	0,085	0,9964	0,0028	790,945
12	0,055	0,094	0,9956	0,0036	966,07
14	0,064	0,103	0,9947	0,0045	1163,09
15,64	0,071	0,110	0,9939	0,0053	1350,6

В случае, если задан стрелочный перевод с крестовиной пологой марки, с целью сокращения аналогичных вычислений можно принимать абсциссы х_п не через 2, а через 4 м.

Вспомогательные углы определяются из выражения

------------------
