Коэффициенты трения между поверхностями различных материалов
Наименование трущихся материалов |
Коэффициент трения |
Сталь по стали |
0,15 |
Сталь по чугуну |
0,3 |
Металл по линолеуму |
0,2 — 0,4
|
Металл по дереву, резина по твердому грунту, дерево по дереву |
0,4 — 0,6 |
Резина по грунту |
0,8 |
Коэффициент трения качения стального колеса: по рельсу по дереву |
0,05 0,12 — 0,15 |
Приложение 3
Коэффициенты аэродинамического сопротивления для элементов различных форм
Форма элемента |
Рисунок |
Сx |
Направление движения воздуха |

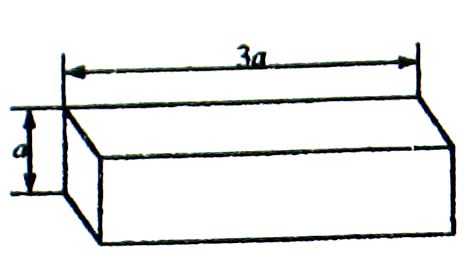

Параллелепипед |
|
0,85
1,3
|
Перпендикулярно квадратной грани.
Перпендикулярно прямоугольной грани.
|
Куб |
|
1,6
|
Перпендикулярно грани.
|
Пластина квадратная |
|
1,45
|
Перпендикулярно пластине.
|
Диск |
|
1,6
|
Перпендикулярно Диску
|
Продолжение прил. 3 |
|||

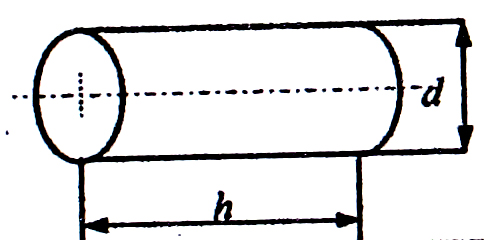

Цилиндр
h/d= 1 h/d= 4 h/d= 9 |
|
0,4 0,43 0,46 |
Перпендикулярно оси цилиндра |
Сфера |
|
0,25 |
|
Полусфера |
|
0,3 |
Параллельно плоскости основания |

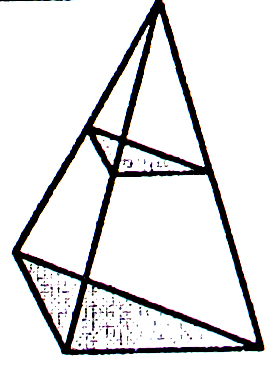

Пирамида
Пирамида усечённая |
|
1,1
1,2 – 1,3 |
Параллельно основанию |
Приложение 4
Схема сортировочной станции "N" (учебная)
М 1:20 000
Экспликация зданий и сооружений Продолжение прил.4
Наименования зданий и сооружений |
Характеристика |
Наименования зданий и сооружений |
Характеристика |
1.Пост ДСП |
3-х этажное кирпичное здание. |
12. Пункт слива жидкого топлива |
|
2.П.З ;ДС |
3-х этажное кирпичное здание |
||
13 Пункт погрузки ВB и отстоя вагонов ВМ |
|
||
3 Депо |
1 этажное кирпичное здание |
14. Пункт смены локомотивных бригад |
Здание кирпичное 1 этажное |
4. Пост ДСЦ, СТЦ, ДСПГ |
4-х этажное ж/б здание |
15.Информационно-вычислительный центр |
3-х этажное кирпичное здание |
5. Пост ДСПП дежурный по парку формирования поезда |
2-х этажное кирпичное здание |
16. трубопровод |
Наземный металлический |
6. КП |
1 этажное кирпичное здание |
17. ж.д. переезд |
стандартный |
7. Т |
1 этажное кирпичное здание |
I, II, III, IV- главные пути |
Рельсы Р65, шпалы бетонные, балласт щебеночный |
П 1, 2, 3, 4, 5, 6 – пути приема |
Рельсы Р65, шпалы бетонные, балласт щебеночный |
||
8. ]= [ |
Путепровод металлический L=35 м |
||
С-1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16 -Сортировочные пути |
Рельсы Р65, шпалы бетонные, балласт щебеночный |
||
9. ГД |
1 этажное металлическое каркасное здание |
||
О-1,2,3, 4, 5,6,7, 8- Пути отправления |
Рельсы Р65, шпалы бетонные, балласт щебеночный |
||
10. ПТО |
2-х этажное кирпичное здание |
||
ГД-24,25,26 - Пути грузового двора |
Рельсы Р50, шпалы деревянные, балласт песочный |
||
11. Административное здание |
3-х этажное кирпичное здание |
19,20,21,22,23- Прочие пути |
Рельсы Р65, шпалы бетонные, балласт щебеночный |
