Завдання :

Виконати камеральну обробку планово-висотної знімальної основи:

1.зімкненого теодолітного ходу;

2.розімкненого теодолітного ходу;

3 зімкненого нівелірного ходу;

4. розімкненого нівелірного ходу.

Теодолітними ходами називають ходи знімальної основи, що розвиваються методом полігонометрії.

Теодолітні ходи спираються на пункти ДГМ або пункти мереж згущування ( місцевого значення ). По своїй формі вони бувають замкнені, спираються на один пункт мережі (рис.1 ) або розімкненими ( рис. ), спираються мінімум на два пункти мережі.

При прокладанні замкнених теодолітних ходів з метою контролю усередині нього прокладають, як правило, діагональний хід, що спирається на пункти замкненого ходу,

1. Створення планової знімальної основи (КамеральнІ РобоТи)

Мета роботи – визначення координат пунктів знімальної основи з контролем

1 .1. Камеральна обробка замкненого теодолітного ходу

Похідні дані :__ , _ ________

Виміряні величини :

кути

лінії

Величини, які визначаються :

Попередня обробка результатів вимірів

а) Перевіряють обчислення всіх ліній і кутів в польових журналах, обчислюють горизонтальні прокладання всіх ліній.

б) Складають геометричну схему ходів.

1.1.1 Обробка (вирівнювання) кутових вимірювань

Мета : досягти виконання геометричної умови для внутрішніх кутів у замкнутому багатокутнику: ( )

де п – кількість вершин ходу (полігону); п=________

При вирівнюванні замкненого теодолітного ходу (рис. 1) обчислюють:

Фактичну суму виміряних кутів полігону : = ________________

де b_і – праві виміряні кути на точках.

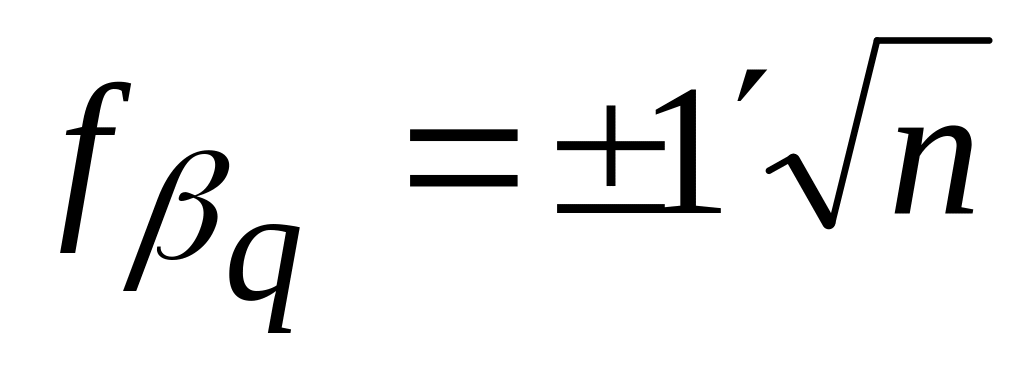

3. Обчислюють фактичну кутову нев’язку f_ф та допустиму кутову нев’язку :

=___________________ ( )

= _______________ ( )

Нев’язка ____________________ , вирівнювання продовжують.

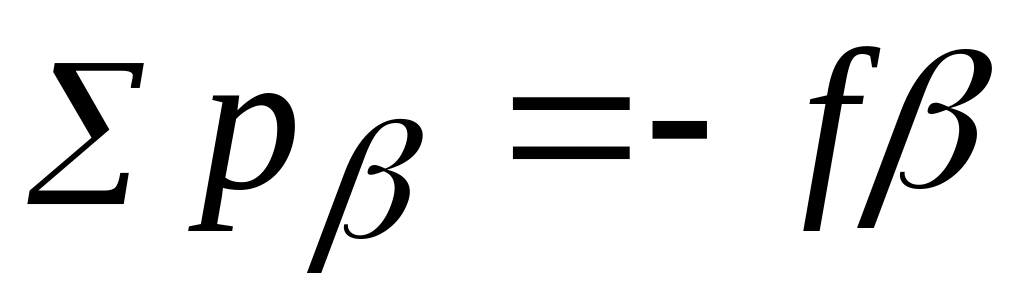

4. Обчислюють поправки в кути : = ______________________

Контроль: =___________________________________

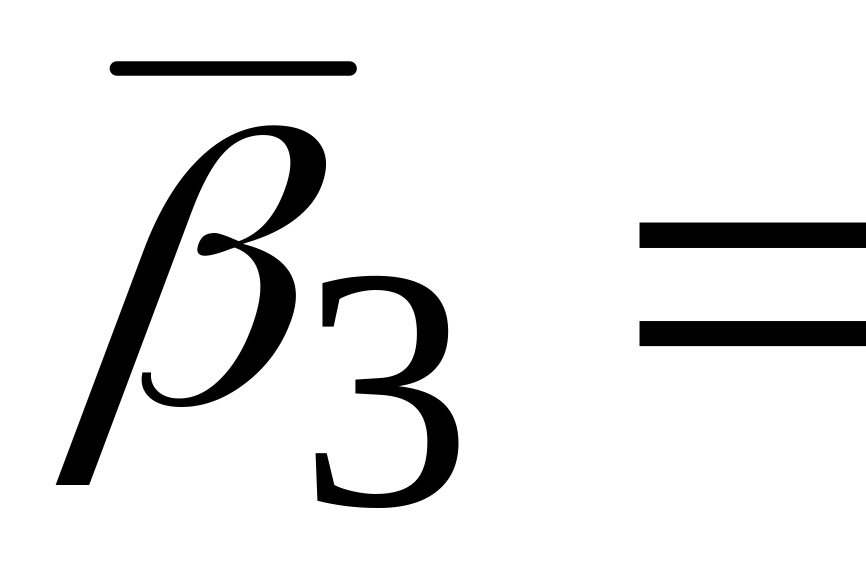

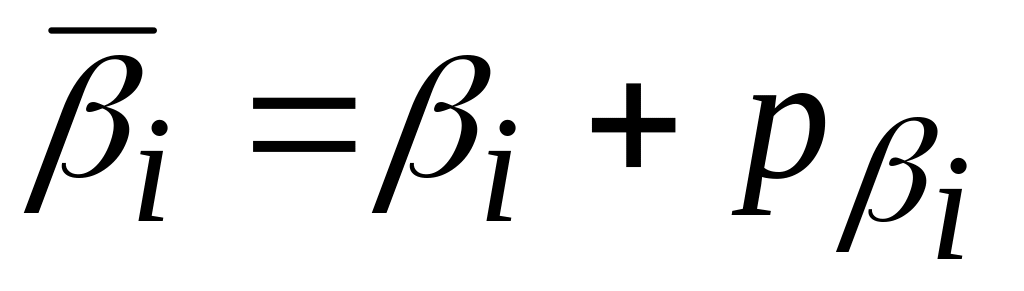

Обчислюють виправлені значення кутів ; ( )

_________________ ________________________ ___________________

Контроль =_____________ ( )

5. Обчислюють дирекційні кути сторін ходу : _і+1 = _і - b_п  180^о. ( )

_2-3 = _1-2 - b₂ + 180^о = _________________________________

_3-4 = _2-3 - b₃ + 180^о = __________________________________

Контроль: Обчислене a_1-2 повинно дорівнювати дирекційному куту вихідної кінцевої лінії a_1-2 ; _1-2 = _6-1 - 1₃ + 180^о = __________________________ ( )

1.1.2 Обробка (вирівнювання) приростів координат

Мета : досягти виконання геометричної умови для приростів координат у замкнутому багатокутнику: та ( )

Обчислюють прирости координат за формулами

х_і = d_i  cos_і, ( ) ; Dу_і = d_i × sina_і ( )

де  – дирекцій ний кут лінії ; d_і – горизонтальні прокладання ліній.

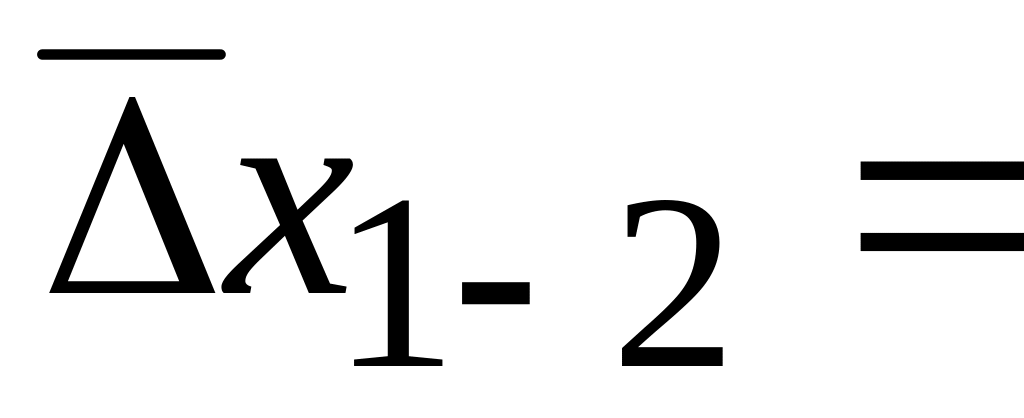

х_1-2 =_____________________________________

Dy _1-2 =______________________________________

х_2-3 = _____________________________________

Dу_2-3 =______________________________________

6.Обчислюють нев’язки приростів координат:

= _____ ( ); = ______ ( ).

Виконують контроль лінійних вимірювань:

обчислюють абсолютну величину лінійної нев’язки

= __________________________ ( )

обчислюють відносну лінійну похибку = ____________ ( )

де Р – периметр полігону Р=_________

Контроль: ( )

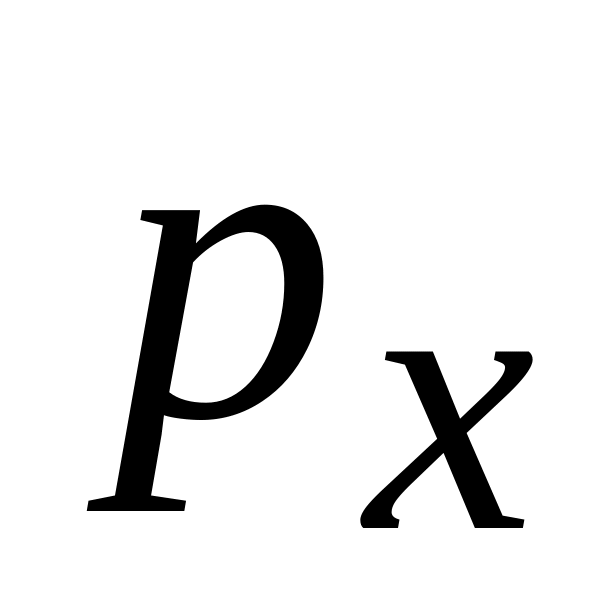

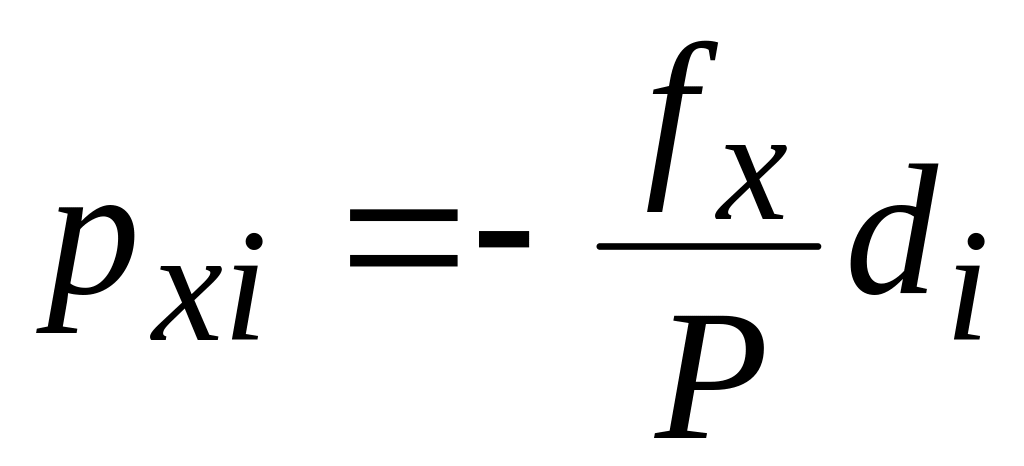

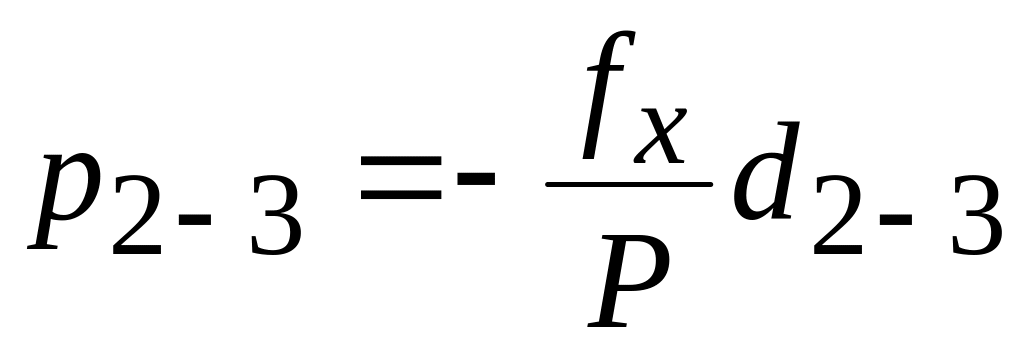

6. Обчислюють поправки до приростів координат , :

; ( ) ( )

_;

=__________ ; = _______

Контроль :

____ ; _____

Обчислюють виправлені значення :

( ) ; ( )

_________________ __________________

__________________ _________________

Контроль: та

6. Обчислюють координати точок полігону за формулами

. ( )

___________________________________________________

____________________________________________________

___________________________________________________

____________________________________________________

9. Результати математичної обробки замкнутого теодолітного ходу наведено У відомості обчислення координат замкнутого теодолітного ходу (табл. 1).
