Задание на проектирование

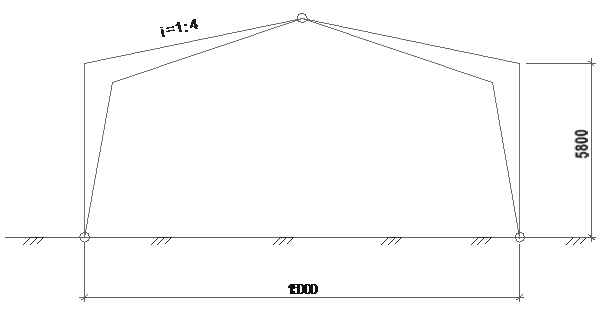

Рис. 1 Геометрическая схема конструкции

Табл.1 Задание

	Наименование величин
С	№ схемы	5 животноводческое здание
А	Место строительства	г. Березники
Л	Шаг конструкций	4,5 м
И	Расчетный пролет	18 м
Е	Высота	5,5 м
В	Длина здания	50 м
Б	Тип панели покрытия	клеефанерная
А	Средний слой панели	минвата

1. Расчет щита покрытия

Исходные данные

Запроектировать утепленную плиту на деревянном каркасе для покрытия животноводческого здания. Условия эксплуатации нормальные (относительная влажность воздуха – 70%, температура 25⁰С). Уклон кровли 1:4. Кровля из волнистых асбестоцементных листов унифицированного профиля марки УВ –7,5, которые укладываются после монтажа плит покрытия. Шаг несущих конструкций – 4,5 м. Каркас плиты из древесины ели 2 –го сорта. Нижняя обшивка из водостойкой березовой фанеры марки ФСФ сорта В/ВВ (по ГОСТ 9573 -72). Утеплитель – минераловатные плиты объемной массой 1 кН/м³. Толщину утеплителя принимаем по теплотехническим расчетам. Район строительства – г. Березники Пермской области. Класс ответственности здания – II, коэффициент надежности .

Компоновка плиты

Плиты покрытия укладываются непосредственно по несущим конструкциям, соответственно, длина плиты равна шагу несущих конструкций – 4,5 м, а с учетом припусков при изготовлении – 4,48 м. Ширина плиты принимается равной ширине стандартного листа фанеры (1525 х1525). С учетом обрезки кромок для их выравнивания ширина плиты –1,48 м. Направление волокон наружных слоев фанеры следует располагать вдоль плиты. Толщину фанеры принимаем 8 мм.

Высота плиты Толщину ребер принимаем 50мм. По сортаменту принимаем доски 50*175мм. Фанера приклеивается к нижней стороне деревянного каркаса, поэтому фрезеруются только кромки досок. После острожки кромок размеры ребер 50*170мм. Шаг продольных ребер конструктивно назначаем 50см. Пароизоляция – окрасочная по наружной стороне обшивки. Окраска производится эмалью ПФ-115 за 2 раза.
