3.1 Вибір варіанта фальцювання

При виготовленні форзаців, обкладинок для криття внакидку, накидок, вкладок, 4-сторінкових уклейок, дробових частин, запрошень, листівок використовують симетричне фальцювання в один згин[2,3].

Для 8-сторінкових зошитів – 2-згинне перпендикулярне фальцювання.

Для 16-сторінкових – 3- згинне перпендикулярне фальцювання.

Для 32-сторінкових – 4- згинне перпендикулярне фальцювання.

При виготовленні вклейок, буклетів застосовується зміщене фальцювання. Для видань у палітурці малого, середнього і великого форматів використовують зошити одинарного фальцювання.

Застосування 16-сторінкових зошитів забезпечує високу якість фальцювання й обробки корінця, велику міцність і щільність шиття, стійкість форми корінця і компактність блоку.

Застосування 32-сторінкових зошитів вигідно економічно. Чим більше сторінок у зошиті, тим менше трудомісткість операцій розрізки і фальцювання, комплектування і позошитного шиття, більше коефіцієнт спресованості блоку, вище міцність на вирив зовнішніх аркушів.

У той же час використання 32-сторінкових зошитів знижує якість фальцювання, обрізки, щільність шиття і компактність книги.

Двозгинні 8-сторінкові зошити використовують лише у випадках, коли обсяг видання не укладається в цілу кількість 16- чи 32-сторінкових зошитів.

Фальцювання в три згини забезпечує щільний і компактний блок при товщині паперу 70...100 мкм. При товщині більш 100 мкм необхідно робити просічку аркушів по третьому згину.

Перпендикулярне фальцювання в три згини дає зошит у 16 с. Для отримання зошита в 32 с. після першого згину проводять добірку двох однозгинних аркушів, що далі фальцюються одночасно.

Фальцювання в чотири згини застосовується для паперу товщиною до 70мкм. До перпендикулярного чотирьохзгинного фальцювання прибігають украй рідко, рівнобіжне і комбіноване фальцювання в чотири згини застосовуються лише для фальцювання додаткових елементів. Чотирьохзгинні зошити виходять пухкими, що знижує їхню міцність і довговічність. При подібному фальцюванні необхідно розрізати глухі петлі, введення додаткової операції веде до зниження продуктивності.

Бажано, щоб видання складалося з тонких малообємних зошитів, але чим більше зошитів, тим вище трудомісткість комплектування і шиття. Тому при випуску масових малообємних видань, які комплектують вкладкою, доцільно виготовляти 32-сторінкові зошити.

Для книг обсягом 72...192 с бажано використовувати 16-сторінкові зошити.

Блоки обсягом від 480 с краще комплектувати тільки з 32-сторінкових зошитів. З паперу товщиною до 90 мкм рекомендується виготовляти 32-сторінкові зошити.

Якщо текст віддрукований на крейдованому папері товщиною 90...120мкм, слід використовувати 16-сторінкові зошити, а при більшій товщині – 8-сторінкові.

Для блоків, що скріплюють дротом чи клейовим способом, слід виготовляти тільки 32-сторінкові зошити.

Для видань із тривалим терміном служби, для художніх і відповідальних видань рекомендуються 16-сторінкові зошити.

3.2 Механізоване фальцювання

Фальцювання цілком механізоване і виконується на фальцювальних машинах. Усі фальцмашини підрозділяються на два види: ножові і касетні (рис.3.2).

У касетних фальцмашинах прогин аркуша по місцю фальчику утворюється за допомогою двох подавальних валиків 3 та 6 і касети 4. Валики вводять аркуші в касету до упору %, який установлено на потрібний розмір.

Коли кромка аркуша доходить до упору, валики продовжують обертатися і аркуш згинається в тій частині, що не увійшла до касети. Таким чином утворюється петля. Вона збільшується, а коли опускається униз, її підхоплює валик 3 і протилежним підпруженим валиком.

Зазор між цими валиками регулюють в залежності від товщини паперу. В одній фальцювальній секції встановлюють до десяти касет. Ті касети, що не задіяні у процесі, відключають за допомогою дефлекторів.

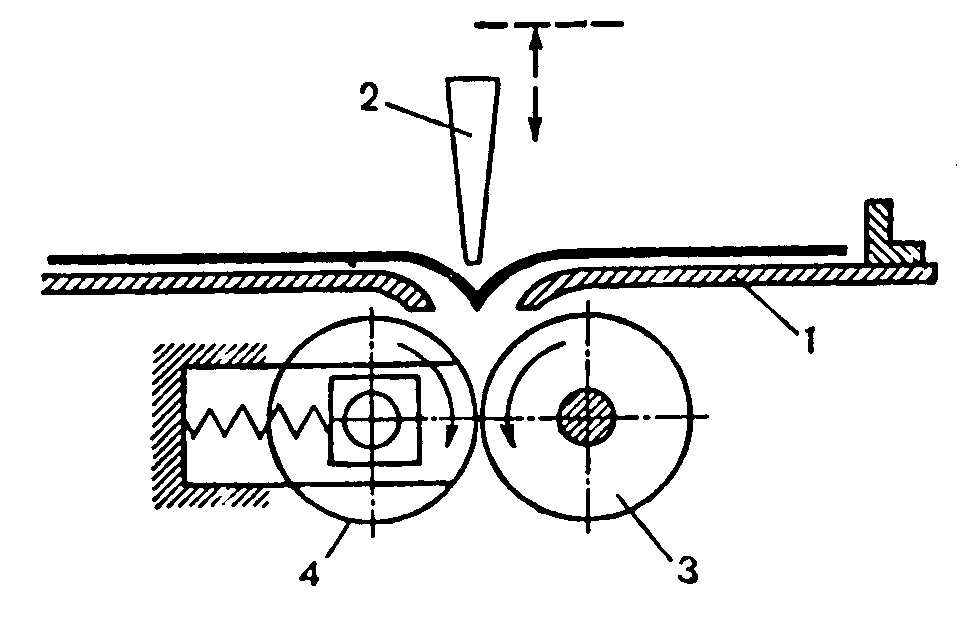

У ножових машинах згин отримують за допомогою двох обертових валиків 3 та 4 і тупого ножа 2. Ніж ударяє по аркушу, який проштовхується між валиками, що обертаються безперервно. Потім валики підхоплюють аркуш і утворюють фальц. Зазор між валиками залежить від товщини паперу. На відміну від касетного фальцювання в ножовій секції знаходиться лише один фальцапарат з ножем. Для кожного наступного фальчику потрібна окрема фальцювальна секція.

Існують також комбіновані машини, у яких використані ножовий і касетний принципи фальцювання. В них перші згини в аркуші проводять в касетній секції, а наступні – в ножових. Такі машини дозволяють підвищити якість багатозгинних зошитів у порівнянні із касетними машинами і вони більш продуктивні, ніж ножові.

а)

б)

а – касетного типу, б – ножового типу

Рисунок 3.2 - Принцип формування фальчиків в машинах

Технологічні характеристики різних типів фальцювальних машин наведено в таблиці 3.4 [2].

Таблиця 3.4 – Порівняльна технологічна характеристика різних типів фальцювальних машин

Технологічні показники	Технологічна характеристика машин
	Ножові машини	Касетні машини	Комбіновані машини
Багатоваріантність фальцювання в цілому	Обмежене. Паралельне фальцювання лише в спеціалізованих машинах	Широкий вибір варі антів фальцювання в залежності від комплектації ма- шин секціями	Найбільш висока. Можливі будь-які варіанти
Підключення секцій різних типів	Неможливе	Підключаються	Підключаються
Підключення окремого пересувного модуля ножового фальцювання	Неможливе	Підключається	Підключається
Підключення перфорувальних, бігу вальних та різальних приладів	Лише на виході	На вході-виході кожної секції	На вході-виході кожної касетної секції, і на виході ножової секції
Формування багатозгинного зошита, скріпленого клейовою плівкою вздовж корінця	Неможливе	Можливе при наявності клейового пристрою перед касетною секцією	Можливе при наявності клейового пристрою перед касетною секцією
Підключення автомата для шиття зошитів термонитками	Малоефективне через конструктивні рішення	Підключається	Використовується найбільш ефективно для багатоваріантного скріплення зошитів

Продуктивність залежить від типу фальцювальної машини. Так як в касетній машині ритм аркушів є безперервним, то її швидкість залежить від швидкості подачі аркушів самонакладом.

Тому швидкість подачі аркушів і називають швидкістю роботи фальцювальної машини (м/хв.).

Продуктивність комбінованої машини визначається циклічністю руху ножа останньої фальцювальної секції, яка залежить від часу для гальмування аркуша і від часу рівняння його по упорах.

Швидкість роботи комбінованої машини виражається кількістю циклів рухів ножа в хвилину (цикл./хв.).

Номінальна продуктивність комбінованої машини П_Н дорівнює швидкості роботи машини n , яка виражена в циклах за одиницю часу.

Номінальна продуктивність касетної машини розраховується [2] за формулою:

,

де П_Н – номінальна продуктивність касетної машини, зош./хв.;

V_A – швидкість подачі аркушив з самонакладу, м/хв.;

L - довжина аркуша, м;

δ – відстань між аркушами, м;

К_РИ – кількість різальних інструментів.

Розрахунки кількості устаткування, необхідного для виконання фальцювання проводять за формулою[5]:

,

де q – число частин аркуша після розрізки;

N – розрахункова кількість машин даного типу;

b – періодичність видання;

T – наклад видання, тис. прим.;

n – годинна норма виробки машини в натуральних одиницях;

F_об – річний фонд часу роботи машини при однозмінному режимі

(2069 год.);

m – змінність роботи устаткування.

Для розрахунків потреби устаткування використовують норми часу і виробки, поправочні коефіцієнти та нормативи, наведені в таблицях 3.5...3.13.

Таблиця 3.5 – Норми часу і виробки на фальцювання аркушів на ножових фальцювальних машинах (одиниця об'єму – 1000 зошитів)

Номер норми	Вид роботи	Кількість циклів в хв.	Норма часу, хв.	Норма виробки, од./год.
	Фальцювання зошитів середнього і великого форматів:
1	В три згини	60	19,5	3,08
2	--	63	18,6	3,23
3	--	70	16,7	3,59
4	В чотири згини	60	19,8	3,03
5	--	63	18,9	3,17
6	--	70	17,0	3,53

Таблиця 3.6 – Поправочні коефіцієнти до норм часу

Вид роботи	Номер норми	Поправочний коефіцієнт
Фальцювання аркушів віддрукованих:
у три згини без перфорації	1-3	0,98
на папері масою 1м2 більш 90 м	1-6	1,05
на крейдованому папері	1-6	1,03
накладом до 2000 прим.	1-6	1,20

Таблиця 3.7 – Норми часу на додаткові роботи

Вид роботи	Норма часу, хв.
Перехід:
з аркуша на аркуш або з замовлення на замовлення без зміни параметрів фальцювання	5
на інший формат без зміни кількості згинів чи з 4- на 3-згинне фальцювання	20
з замовлення на замовлення зі зміною параметрів фальцювання або з 3- на 4-згинне фальцювання без зміни щільності папера	45
те ж зі зміною щільності паперу	50
Зміна одного ножа	20

Таблиця 3.8 – Норми часу і виробку на фальцювання аркушів на касетних фальцювальних машинах (одиниця об'єму – 1000 зошитів)

Номер норми	Довжина аркуша, см	Кількість циклів у хв.	Норма часу, хв.	Норма виробки, од/год.	Кількість циклів у хв.	Норма часу, хв.	Норма виробки, од/год.
1	До 50	157	7,5	8,00	179	6,6	9,09
2	60	130	9,1	6,59	143	8,2	7,32
3	70	108	10,9	5,50	123	9,6	6,25
4	85	88	13,4	4,48	100	11,8	5,08
5	90	83	14,2	4,23	94	12,5	4,80
6	95	79	14,9	4,03	89	13,2	4,55
7	100	75	15,7	3,82	85	13,9	4,32
8	105	71	16,6	3,61	81	14,5	4,14
9	110	68	17,3	3,47	77	15,3	3,92
10	115	66	17,8	3,37	74	15,9	3,77
11	120	62	19,0	3,16	70	16,8	3,57

Таблиця 3.9 – Поправочні коефіцієнти до норм часу

Вид роботи	Поправочний коефіцієнт
Фальцювання:
комбіноване	1,40
з одночасною розрізкою у машині	1,05
малоформатної продукції	0,80
аркушів, віддрукованих на папері масою 1м2 більш 90 г	1,05
аркушів, віддрукованих на крейдованому папері	1,03
накладу до 2000 прим.	1,20

Таблиця 3.10 – Норми часу на додаткові роботи

Вид роботи	Норма часу, хв.
Перехід:
з аркуша на аркуш або з замовлення на замовлення без зміни параметрів фальцювання	5
на інший формат без зміни кількості згинів	20
на інший формат зі зміною кількості згинів	45

Норматив часу на обслуговування робочого місця – 45 хв., на відпочинок і особисті потреби – 15 хв.

Таблиця 3.11 – Норми часу і виробки на фальцювання аркушів на касетно-ножових фальцювальних машинах (одиниця об'єму – 1000 зошитів)

Но- мер нор- ми	Вид роботи	Кількість виконувачів
		1			2
		Кількість циклів у хв.	Норма часу, хв.	Норма виробки, од./год.	Кількість циклів у хв.	Норма часу, хв.	Норма виробки, од./год.
Фальцювання зошитів великого і середнього форматів:
1	В один згин	110	10,4	5,77	-	-	-
2	В два-три згини	67	17,4	3,45	95	12,2	4,92

Таблиця 3.12 – Поправочні коефіцієнти до норм часу

Вид роботи	Поправочний коефіцієнт
Фальцювання:
аркушів, віддрукованих на папері масою 1м2 більш 90 г	1,05
аркушів, віддрукованих на крейдованому папері	1,03
накладу до 2000 прим.	1,20

Таблиця 3.13 – Норми часу на додаткові роботи

Вид роботи	Норма часу, хв.
Перехід:
з аркуша на аркуш або з замовлення на замовлення без зміни параметрів фальцювання	4
на інший формат без зміни кількості згинів	25
на інший формат зі зміною кількості згинів	50

Норматив часу на обслуговування робочого місця при роботі на ножових фальцювальних машинах:

-43 хв. (фальцювання в 3 згини);

-49 хв. (фальцювання в 4 згини);

-на відпочинок і особисті потреби – 15 хв.

Нормативи часу на обслуговування робочого місця при роботі на касетних машинах: 35 хв. – для 1-згинного фальцювання; 41 хв. – для 2- згинного; 39 хв. – для 3- згинного. На відпочинок і особисті потреби – 15 хв.
