8.6 Прикрашування обрізів блоків

Для поліпшення зовнішнього вигляду книжкових видань використовують кілька способів[3,6]:

-зафарбування;

-мраморизація;

-золочення;

-торшонування;

-полірування;

-виведення на верхній обріз міток, віддрукованих на передньому полі (мітки позначають розділи книги);

-вирізання ніш на передньому обрізі для позначення розділів книги, на дінці ніші видно відповідну букву алфавіту;

-скруглення куточків блоку (частіше для кишенькового формату).

Усі способи, крім зафарбування складні і трудомісткі, мають спеціальне призначення і використовуються для видань у поліпшеному оформленні, подарункових, сувенірних, видань альбомного типу та ін.

Найбільш простий і розповсюджений спосіб прикрашування – зафарбування обріза, що охороняє його від забруднення і вицвітання.

У залежності від характеру видання зафарбовують або тільки верхній обріз, або верхній і передній і тільки в деяких випадках в особливо художніх виданнях зафарбовують всі обрізи. Щоб одержати зафарбування гарної якості, шиття блоку повинно бути досить щільним, а обріз рівним, без слідів ножа.

Фарби для зафарбовування обрізів повинні легко лягати, швидко висихати, не усмоктуватися папером, не стиратися, не обсипатися. Тому для цієї мети використовують спеціальні фарби, що включають пігмент, білила та водорозчинне сполучне.

8.7 Обробка корінців книжкових блоків

Стійкість готової книги залежить від профілю корінця блоку. Вибір форми корінця блоку залежить від обсягу, способу скріплення і призначення видання. Корінець може бути прямим, кругленим і грибовидним з відігнутими корінцевими фальцями (рис.8.1).

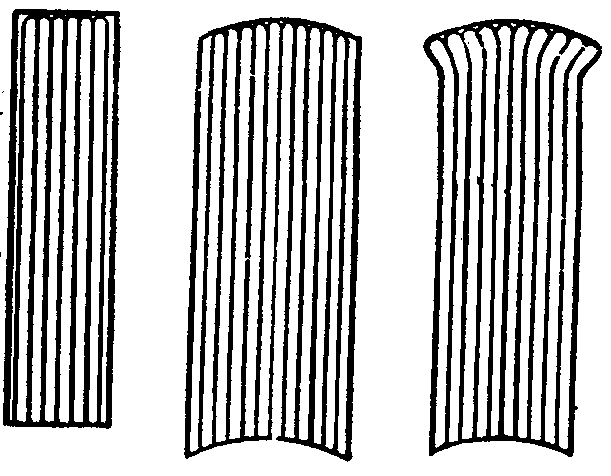

а б в

а – прямий; б – круглений; в – грибовидний

Рисунок 8.1 - Форми корінців

Прямий корінець характерний для блоків невеликого обсягу (до 160 с.) при шитті нитками. Блоки більшого обсягу з прямим корінцем не мають високої міцності. При скріпленні зошитів термонитками корінець товщає менше, ніж при шитті нитками. Тому обсяг блоку при прямому корінці може бути збільшений майже вдвічі. Блоки, виготовлені бесшвейним способом, рекомендується виготовляти з прямим корінцем незалежно від обсягу.Усі блоки обсягом від 160 с., що зшиті нитками, повинні мати круглений корінець. У цьому випадку корінцеві фальці зрушуються по дузі, тому стовщення в корінцевій частині ліквідується і блок здобуває стійку форму. Книги з кругленим корінцем мають більш міцне скріплення блоку з кришкою, навантаження на форзаци при відкриванні знижуються.

Корінці блоків обсягом більш 320 с. при шитті нитками піддаються не тільки кругленню, але й відгибці корінцевих фальців, тому корінець здобуває грибовидну форму. Розмір відгибки не повинний перевищувати товщини картонних сторонок кришки (рис.8.2).

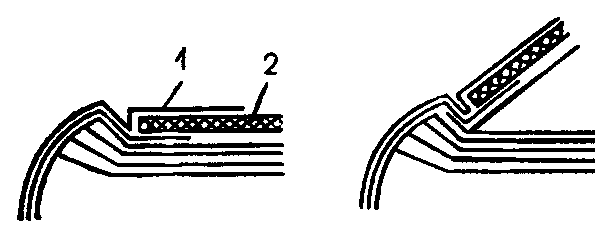

фальцями: 1 – сторонка, 2 – кришка

Рисунок 8.2 - Положення картонної сторонки в корінці блоку з відігнутими

Правильність круглення чи відгибки фальців визначають по довжині корінцевої дуги шляхом розрахунку. При цьому користуються коефіцієнтами, наведеними в таблиці 8.8.

Таблиця 8.8 – коефіцієнти для розрахунку довжини дуги корінця

Товщина блоку, мм	Коефіцієнт для розрахунку довжини дуги кругленого корінця	Коефіцієнт для розрахунку довжини дуги корінця після круглення й відгибки фальців
15	1,23	1,34
20	1,21	1,31
25	1,17	1,28
30	1,15	1,26
35	1,12	1,24
40	1,10	1,20
45	1,09	1,19
50	1,08	1,18
55	1,07	1,17
60	1,07	1,17

Круглення корінця проводять на різному устаткуванні: на круглильних верстатах; на машинах, що, крім круглення, відгинають корінцеві фальци; на блокообробних агрегатах, що роблять повну обробку блоку.

Верстати виконують круглення різними методами:

-зрушення зошитів хитною колодкою;

-зіштовхування зошитів профільними колодками;

-прокатка блоку між валиками;

Відгибка фальців виконується двома методами;

-відгибка рифленою хитною колодкою;

-відгибка валиком, що обкатує.

Для розрахунків потреби устаткування використовують норми часу і виробки, поправочні коефіцієнти та нормативи, наведені в таблицях 8.9, 8.10.

Таблиця 8.9 - Норми часу і виробки на круглення корінців блоків на круглильному верстаті (одиниця об'єму – 1000 блоків)

№ норми	Вид роботи	Формат блоку
		середній		великий
		Норма часу, хв.	Норма виробки, од./год.	Норма часу, хв.	Норма виробки, од./год.
	Круглення корінця блоку обсягом:
1	до 10 зошитів	67,0	0,80	74,0	0,81
2	до 15 зошитів	74,0	0,81	80,0	0,75
3	до 20 зошитів	81,0	0,71	89,0	0,67
4	до 25 зошитів	92,0	0,65	102,0	0,59
5	до 30 зошитів	102,0	0,59	112,0	0,54
6	до 35 зошитів	113,0	0,53	124,0	0,48
7	до 40 зошитів	124,0	0,48	136,0	0,44

Таблиця 8.10 – Поправочні коефіцієнти до норм часу

Вид роботи	Поправочний коефіцієнт
Круглення корінця блоку:
-обсягом понад 40 зошитів	1,10
-віддрукованого на папері масою 1м2 більш 90 г	1,05
-високомистецьких видань, віддрукованих на крейдованому папері	1,80
