5.2 Додаткові комплектуючі елементи

Часто виникає необхідність до сфальцованих зошитів приєднувати додаткові елементи – приклейки, вклейки, накидки та ін.

Додатковий елемент, що прикріплений до першої й останньої сторінок зошита, називається приклейкою. Ілюстрація, приєднана до будь-якої іншої сторінки зошита, називається вклейкою.

Додаткові елементи, що не приклеюють, а накидають на зошит, називаються накидками.

Приклейки і вклейки по форматі можуть дорівнювати формату видання, можуть бути більше чи менше. Найбільш прості – рівні за форматом. Тоді перші технологічні операції для аркушів з віддрукованими ілюстраціями – зіштовхування і розрізка, після чого – прикріплення ілюстрації до зошита. Якщо формат приклейок (вклейок) більше формату видання, необхідно провести фальцювання ілюстрації.

Якщо розмір ілюстрації менше формату видання, її спочатку приклеюють до листа щільного папера формату видання, потім цей лист прикріплюють до зошита.

Лист називається паспарту, а вид приклейки – приклейка на паспарту (рис.5.9).

а б в

а – проста; б – зі стрижнем; в – з плюром

Рисунок 5.9 - Приклейка на паспарту

Для паспарту використовують папір щільністю від 120 г/м², перед приклейкою паспарту піддають обробці (барвистому чи безбарвному тисненню).

Ілюстрації приклеюють до паспарту по вузькій смужці зверху чи по корінцю.

Іноді поверх ілюстрації приклеюють цигарковий папір, що охороняє ілюстрацію від ушкодження. Цей вид приклейки рекомендується для високомистецьких видань. Приклейка до першого чи останнього зошита – один з найбільш простих способів.

Додаткові елементи можуть бути двох- і чотирьохзошитними. Ці елементи приклеюють з відступом 1...1,5 мм від корінця зошита (рис.5.10).

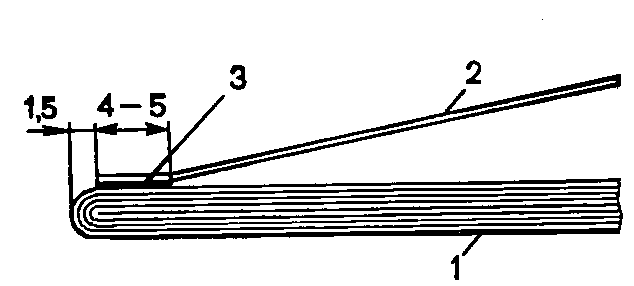

1 – зошит; 2 – ілюстрація; 3 – шар клею

Рисунок 5.10 - Приклейка до першої або до останньої сторінки зошита

Приклейка з відігнутим фальцем – цей додатковий елемент може бути тільки двосторінковим, а його ширина повинна бути більше ширини блоку на 5 мм. Відігнутий фальць приклеюють до корінцевого поля першого чи останнього зошита (рис.5.11).

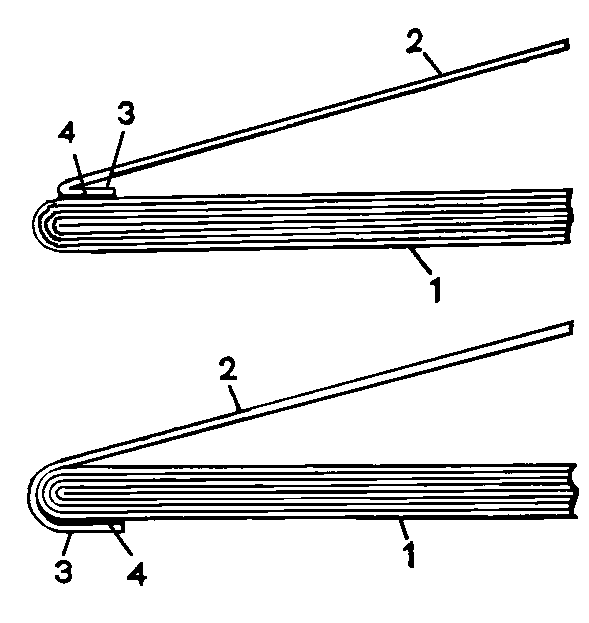

1 – зошит, 2 – ілюстрація, 3 – відігнутий фальць, 4 – шар клею

Рисунок 5.11- Приклейка з відігнутим фальцем

Приклейка на стрижень виконується, якщо ілюстрації віддруковані на щільному папері, видання має великий формат, або якщо в одному зошиті два додаткових елемента (рис.5.12).

Стрижень виготовляють з тонкого, але міцного папера чи тканини. Матеріал стрижня кроять у долевому напрямку. Стрижень можна приклеїти до парної чи непарної сторінки зошита, від цього залежить ширина стрижня.

Якщо приклейка проводиться до непарної (першої) сторінки зошита, то ширина стрижня 9...10 мм, якщо до парної (останньої), то ширина стрижня – від 15 мм. Висота стрижня дорівнює висоті блоку.

а

б

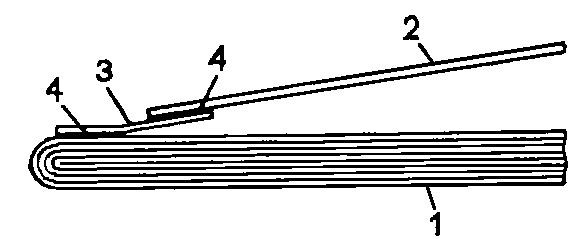

а – проста; б – з відгибкою фальця; 1 – зошит; 2 – ілюстрація; 3- стрижень; 4– шар клею

Рисунок 5.12 - Приклейка на стрижні

Приклейка з окантовкою фальца проводиться для підвищення міцності приклейного форзаца і при наявності ілюстрації під приклейним форзацом (рис.5.13).

Для окантовки використовують спеціальний папір (пергамін) і палітурний коленкор. Висота заготівлі дорівнює висоті блоку, а ширина – 15 мм.

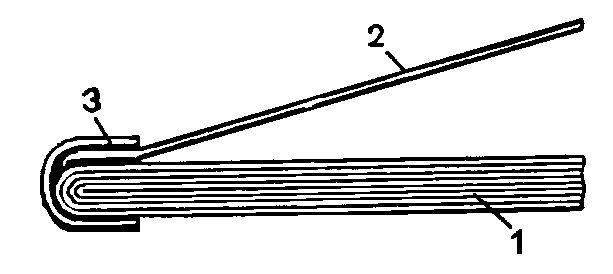

1 – зошит, 2 – ілюстрація, 3 – окантувальний матеріал

Рисунок 5.13 - Приклейка з окантуванням по фальцю

Вклейка – додатковий елемент, що вклеюється в середину зошита (рис.5.14). Вклейки використовуються, коли у виданні немає чи мало ілюстрацій.

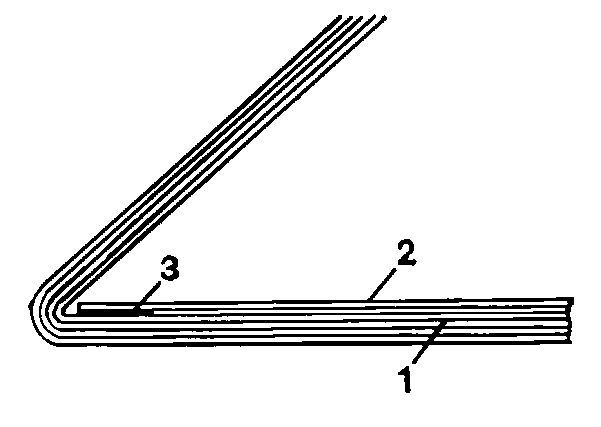

1 – зошит; 2 – ілюстрація; 3 – шар клею

Рисунок 5.14 - Вклейка ілюстрації

Приєднання вклейок можна виконувати одним зі способів:

-приклейка під форзацом (у якості фронтисписа) при будь-якому способі скріплення видання (при позошитному шитті нитками зошит із вклейкою окантовують);

-врозєм зошита;

-вклейка в середину зошита з розрізкою петлі;

-вклейка з розрізкою глухої петлі.

Найчастіше вклейку приклеюють безпосередньо до корінцевого поля сторінки і лише у вигляді виключення ілюстрацію приклеюють на стрижень.

У деяких виданнях чотирьохсторінкові додаткові елементи не приклеюють, а накидають на зошит чи вкладають у нього (рис.5.15). Такі способи рекомендуються в основному при комплектуванні блоків вкладкою, при цьому попередньо сфальцовані в один згин накидки і вкладки приєднують до блоку в ході добірки і шиття.

До комплектування накидки і вкладки приклеюють до зошита по корінцевому фальцю. Для накидок чи вкладок рекомендується використовувати папір щільністю від 110 до 240 г/м² і товщиною 100...200 мкм.

Якщо видання скріплюється термонитками, накидки і вкладки не допускаються.

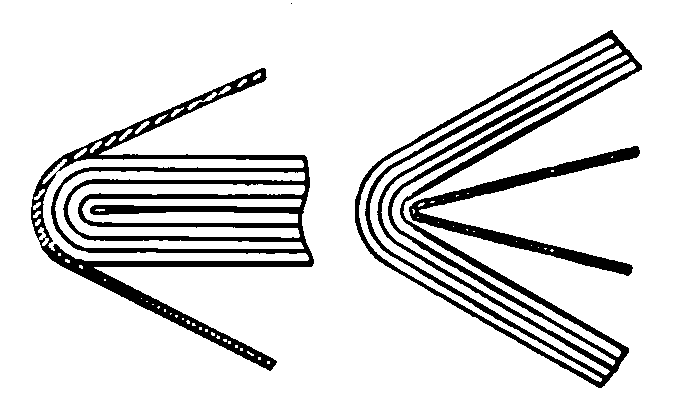

Рисунок 5.15 - Накидка і вкладка

Не рекомендується ілюстрації, віддруковані на крейдованому папері, приклеювати знизу зошита. В останньому зошиті повинно бути не більше двох приклейок, а в першому – не більше одної.

Не рекомендується приклеювання ілюстрацій у середину першого зошита. Складний зошит повинен чергуватися з менш складним, але не з простим.

Якщо простий зошит розмістити поруч зі складним, тоді він буде западати на ниткошвейній машині.

Розрахунок кількості приклеювальних автоматів проводять за формулою [5]:

,

де q_n – кількість приклейок в одному екземплярі;

N – розрахункова кількість машин даного типу;

V – обсяг видання в аркушах;

b – продуктивність машини даного типу;

T – наклад видання, тис. екз.;

n – годинна норма виробки машини;

F_об – річний фонд часу роботи машини при однозмінному режимі (2069

год.);

m – змінність роботи устаткування.

Для розрахунків потреби устаткування використовують норми часу і виробки, поправочні коефіцієнти та нормативи, наведені в таблицях 5.1...5.4.

Таблиця 5.1 – Норми часу і виробки на приклейку на приклеювальному автоматі (одиниця об'єму – 1000 зошитів)

№ норми	Вид роботи	Формат зошиту
		середній			великий
		Кільк. циклів у хв.	Норма часу, хв.	Норма виробки, од./год.	Кільк. циклів у хв.	Норма часу, хв.	Норма виробки, од./год.
	Приклейка до 3- и 4- згинних зошитів:
		Автомат БПА
1	форзаців	52	22,5	2,67	45	26,0	2,31
2	ілюстрацій	52	23,5	2,55	45	27,1	2,21
		Автомат ТП-320-1
3	форзаців	74	15,6	3,85	68	17,0	3,53
4	ілюстрацій	70	16,5	3,64	64	18,1	3,31

Таблиця 5.2 – Поправочні коефіцієнти до норм часу

Вид роботи	Поправочний коефіцієнт
Приклейка форзаців і ілюстрацій:
віддрукованих на високоглазурованому папері	1,15
формату 6090/8 і вище	1,10

Таблиця 5.3 – Норми часу на додаткові роботи

Вид роботи	Норма часу, хв.
Перехід формату	20
Перехід із замовлення на замовлення без зміни формату	10

Таблиця 5.4 – Нормативи часу на обслуговування робочого місця, на відпочинок і особисті потреби

Вид роботи	Приклейка
	форзаців	ілюстрацій	форзаців та ілюстрацій
	Автомат БПА		Автомат ТП-320-1
Обслуговування робочого місця	48	65	43
Відпочинок і особисті потреби	10	10	10
