Методика выполнения работы

Исследование шумовых характеристик

1. Включить прибор.

2. Выбрать в меню пункт «Акустика».

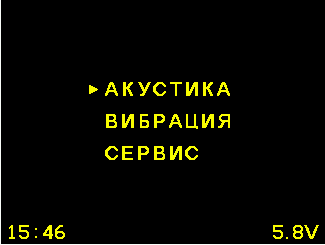

Главное меню состоит из трех пунктов: АКУСТИКА, ВИБРАЦИЯ, СЕРВИС. Выбор необходимого пункта осуществляется перемещением маркера с помощью кнопок  клавиатуры. Включение выбранного пункта осуществляется кнопкой ВВОД.

Войти в пункт АКУСТИКА, убедиться, что показания прибора реагируют на изменение шума. Следует выждать 1 минуту после включения питания для установления рабочего состояния прибора.

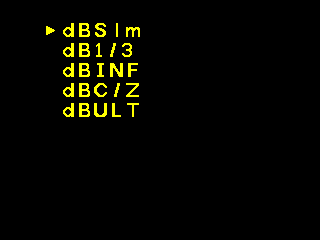

3. Кнопками  выбрать режим dBSlm и запустить его кнопкой ВВОД.

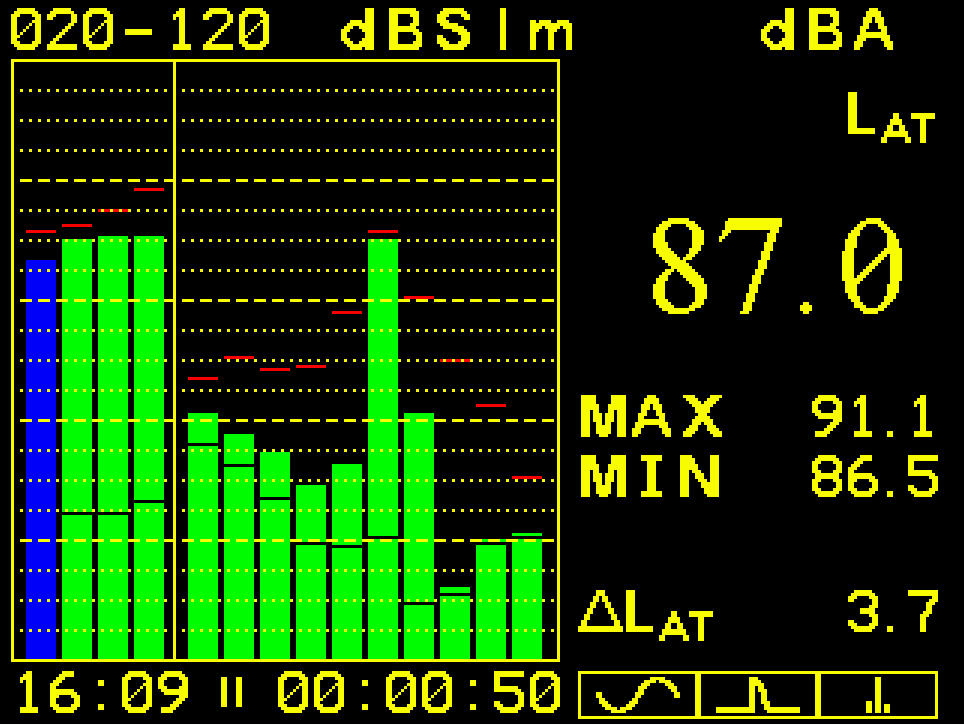

Индикация в режиме dBSlm.

Левая часть гистограммы до разделительной линии - графическое представление уровней звука с частотной характеристикой А и разными временными характеристиками: эквивалентный уровень звука, L_AT; уровень звука с временной характеристикой «медленно», L_AS; уровень звука с временной характеристикой «быстро», L_AF; уровень звука с временной характеристикой «импульс», L_AI. Правая часть гистограммы – графическое представление УЗД в октавных полосах 31,5 Гц – 16 кГц. Красные и синие штрихи для всех столбцов гистограммы - графическое представление максимального и минимального значения соответствующей величины за время измерения.

4. Снять показания уровня звука с прибора с индексамиL_AT, L_AS, L_AF и L_AI.

Кнопка ЭКРАН переключает индикатор между графическим и табличным представлением результатов. В табличном представлении результаты измерений режима dBSlm выглядят следующим образом:

Верхняя часть таблицы: уровни звука с частотной характеристикой «А». Условное обозначение временной характеристики, текущее, минимальное и максимальное значения за время измерения. Нижняя часть таблицы: октавный спектр. Условное обозначение октавного спектра, значение номинальной среднегеометрической частоты и текущий УЗД в полосах.

5. Зарисовать левую часть (гистограмму) для каждой характеристики.

6. Отметить максимальные и минимальные значения на гистограммах.

7. Замерить уровень шума в трёх точках: при включённом вентиляторе, на рабочем месте, на фальшполе и около вентилятора (повторить при выключенном вентиляторе).

8. Проанализировать полученные результаты.

9. Сравнить с нормальным значением для помещения.

10. Занести данные в таблицу.

Номера испытаний	, дБ	, дБ	, дБ	, дБ
1
2
3

11. Сделать вывод.

Исследование вибрационных характеристик

1. Включить пункт ВИБРАЦИЯ главного меню. В пункте ВИБРАЦИЯ одновременно измеряются все параметры общей и локальной вибрации по выбранной оси. По умолчанию прибор переходит в режим VhaX: измерение по оси Х, индикация корректированного уровня виброускорения локальной вибрации Wh и октавного спектра в диапазоне локальной вибрации.

Для всех параметров вибрации во всех режимах измерения одновременно вычисляется эквивалентный уровень и уровень с линейным усреднением на заданном интервале. По умолчанию используется линейное усреднение 1 с.

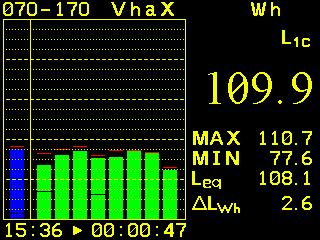

Индикация в режиме VhaX. Корректированный уровень и октавный спектр локальной вибрации.

Левый столбец гистограммы до разделительной линии – графическое представление уровня виброускорения с коррекцией Wh. Для локальной вибрации коррекция Wh используется для всех осей измерения вибрации. Следующие столбцы гистограммы после разделительной линии – графическое представление уровней виброускорения в октавных полосах 8 Гц – 1000  Гц. Красные и синие штрихи для всех столбцов гистограммы - графическое представление максимального и минимального значения соответствующей величины за время измерения. Кнопка ЭКРАН переключает индикатор между графическим и табличным представлением результатов. В табличном представлении результаты измерений режима VhaX выглядят следующим образом:

В верхней части таблицы выводится текущее, минимальное и максимальное значение корректированного уровня виброускорения. В нижней части таблицы октавный спектр: значение номинальной среднегеометрической частоты и текущий уровень виброускорения в полосе. В верхнем правом углу индикатора указан используемый усреднитель.

2. Замерить уровни вибрации на:

- вентиляторе

- воздуховодах (2 точки)

- на рабочем месте

- фальшполе

Режим работы (мощность) вентилятора выбрать по указанию преподавателя.

3. Зарисовать гистограммы для каждого замера.

4. Занести данные в таблицу

Мощность вентилятора	Точки замеров
	1	2	3	4	5

5. Сравнить полученные результаты с нормальным значением вибрации для данного помещения.

6. Сделать вывод.
