Лабораторна робота №2 Дослідження схем випрямлення змінного струму
Мета: Усвідомити принцип випрямлення змінного струму за допомогою схем. Навчитися знімати й аналізувати осцилограми напруг.
Обладнання і прилади: Макет "Мостові схеми випрямлення змінного струму", амперметр постійного струму, вольтметр постійного струму, навантажувальний реостат, осцилограф, сполучні проводи.
Порядок виконання: Установити найбільший опір навантажувального реостата і увімкнути випрямляч. Змінюючи опір навантажувального реостата, збільшувати струм навантаження до номінального значення. Показання приладів записати в таблицю 1. Замалювати осцилограму змінної і випрямленої напруг.
Вимкнути випрямляч.

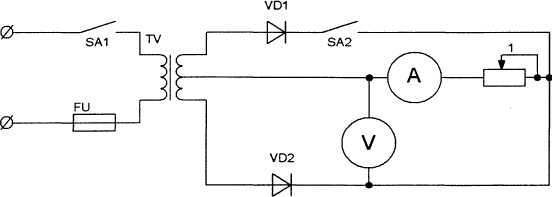

мал. 1
Установити навантажувальним реостатом найбільший опір, ввімкнути випрямляч і, змінюючи опір навантажувального реостата, збільшувати струм навантаження до номінального значення. Показання приладів записати у таблицю 1. Вимкнути випрямляч. Отримані данні показати викладачу і за його вказівкою розібрати схему.
Таблиця 1.
|
Показання приладів |
Примітки
|
|
|
U0,В |
І0,А |
|
1 |
|
|
Однофазна однопівперіодна схема випрямлення
|
2 |
|
|
|
3 |
|
|
|
4 |
|
|
|
5 |
|
|
|
6 |
|
|
|
1 |
|
|
Однофазна двохпівперіодна схема випрямлення
|
2 |
|
|
|
3 |
|
|
|
4 |
|
|
|
5 |
|
|
|
6 |
|
|
|
1 |
|
|
Однофазна мостова схема випрямлення
|
2 |
|
|
|
3 |
|
|
|
4 |
|
|
|
5 |
|
|
|
6 |
|
|
|
|
Побудувати навантажувальну характеристику V0=f(І0) .
Зміст звіту. Схеми включення випрямлячів, таблиця з результатами вимірів, графіки зовнішніх характеристик випрямлячів, осцилограми випрямленої напруги, висновок по роботі.
